ロジックICで構成された純粋な回路を採用、はんだ付け3～4時間で完成

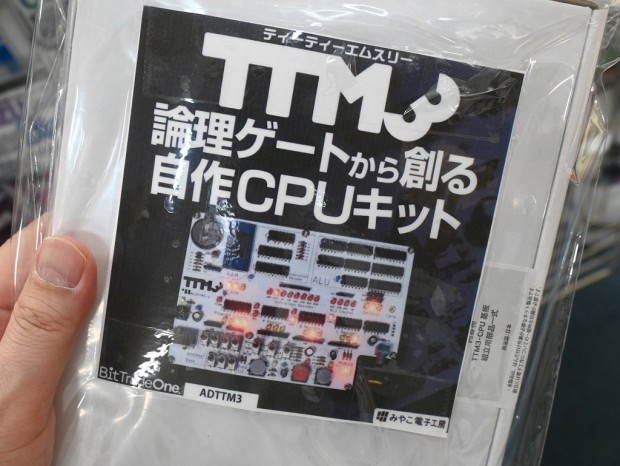

純粋な回路のCPUを組み立てることができる、ビット・トレード・ワンの工作キット「論理ゲートから創る自作CPU 学習キット TTM3」が千石電商 秋葉原本店に入荷。税込17,380円で販売されている。

ロジックICで構成されたブラックボックスなしの純粋な回路を用いて、CPUの仕組みを初歩から学べる電子工作キット。はんだ付け作業により組み立てるキットで、電子工作や電子回路についての一般的な知識が必要となる。

1プログラムあたり8命令を実行可能な4bit幅のCPUを組み立て、完成したCPUは簡単な機械語を入力して実行可能。手動クロック・自動クロックの切り替えにも対応しており、演算や命令の動作をRGB-LED出力で体験できる。

なお組み立てに際しては、はんだ付け3～4時間の「歯ごたえのある電子工作」を想定しているとのこと。

キットの完成イメージ

基板の外形寸法は幅170mm、奥行き120mm、厚み40mm、重量約165g。製品にはCR2032ボタン電池×1とUSBケーブルが付属する。なお電源は5V USBで、別途1A以上のUSB ACアダプタかモバイルバッテリーが必要となる。

また、日経BPより発売の解説本「創って学ぶCPUの基本」と連動しており、書籍同梱版が税込20,680円で販売されている。

文： 編集部 絵踏 一
