超小型SBCと合体、キューブ型の据え置きプレイヤーが完成するハイレゾDACボードが登場

2018.04.05 13:30 更新

2018.04.05 取材

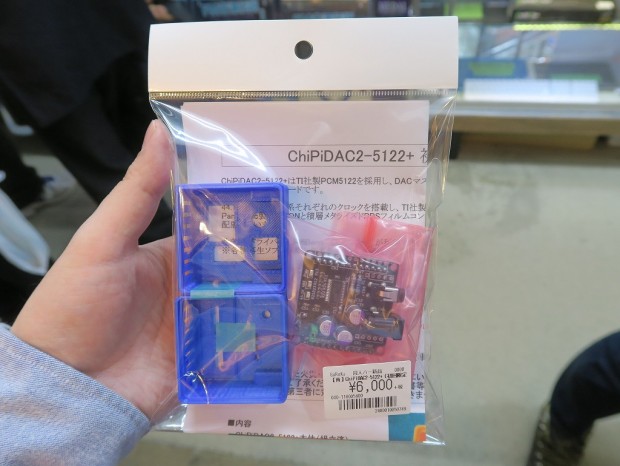

Linuxベースのシングルボードコンピュータに搭載できる、専用設計のハイレゾ音源ボード「ChiPiDAC2-5122+」が家電のケンちゃんにて販売中。初回生産分は専用ケース付きで、販売価格は税抜6,000円だ。

クアッドコアARMプロセッサを搭載する「NanoPi NEO2」専用の音源ボード

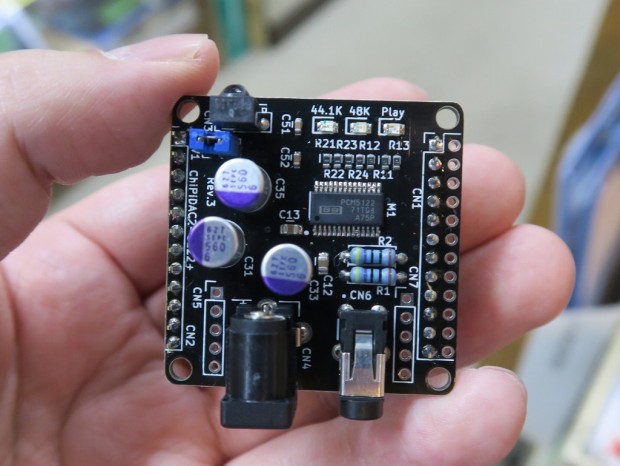

超小型のSBCに搭載できる、40×40mmmサイズの専用音源ボードが発売。ハイレゾ対応のDACチップや2種類のクロック、利用クロックを視認できるLEDなどを実装している

「ChiPiDAC2-5122+」は、クアッドコアのARMプロセッサなどを搭載するシングルボードコンピュータ（SBC）「NanoPi NEO2（V1.0）」に対応した専用のハイレゾDACボード。「さーくる Atelier GaRaKu」による同人ハードウェアで、別売りのSBCに組み込むことで、手乗りサイズのコンパクトな据え置き型ハイレゾプレイヤーを構築できる。

基板サイズは「NanoPi NEO2」と同じ40×40mmmで、SBC本体に2階建てで搭載される仕様。基板上には、TI製DACチップ「PCM5122」と2種類のクロック（44.1kHz系/48kHz系）を実装、DAC側がマスターとして動作し、最大384kHz/32bitのハイレゾ音源を再生できる。パナソニック製のアルミ固体コンデンサと積層メタライズドPPSフィルムコンデンサを採用するなど、高音質化にも配慮した設計になっている。

また、赤外線モジュールも実装され、赤外線リモコンによる操作にも対応。ただし使用するには、ソフトウェアの組み込みと赤外線リモコンの学習が必要になる。

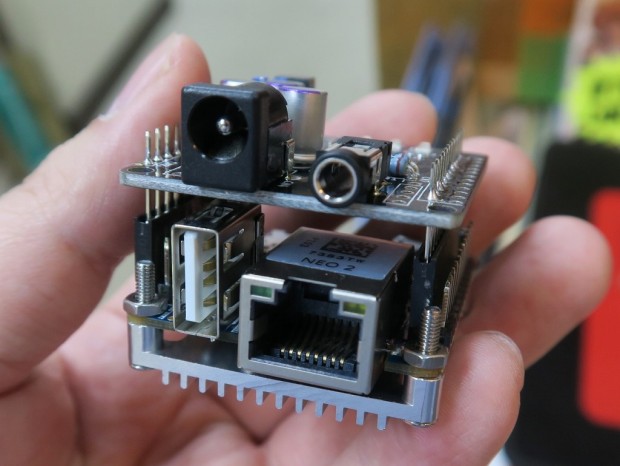

SBCと音源ボードは同じサイズで、2階建て状に組み込まれる仕様。キューブ型の付属ケースにスッポリと収まる設計で、背面のライン出力からアンプを介してヘッドホンを接続する

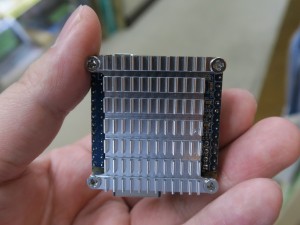

音源ボード自体は組み立て済みながら、実際にSBCに組み込む際にはGPIOピンを実装する必要がある。サンプルでは、裏面にSBC専用の別売りヒートシンクも搭載されていた

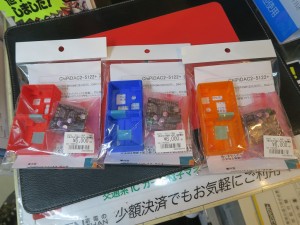

今回販売されているのは初回生産分で、全品組み立て済みかつ専用ケース付き。ただし「NanoPi NEO2」のGPIOには標準でピンヘッダが搭載されていないため、組み込みの際にユーザー側でハンダ付け作業を行う必要がある。また、SBCのプロセッサはそれなりに発熱することから、ヒートシンクの装着も推奨されている。

なお、サウンドドライバは「HifiBerry DAC+ Pro」、再生ソフトは「_tkz_氏版Volumio」などが利用可能という。

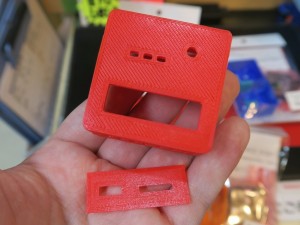

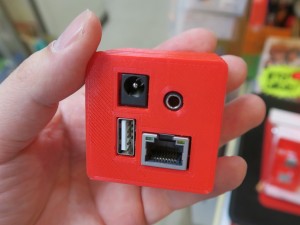

背面にはAC端子やイーサネット、USB、ライン出力を実装。なお、初回限定のキューブケースは、フロントI/Oを別パーツで構成するなど、凝った設計だ
