USB4や5ギガビットLAN、Wi-Fi 7の最新インターフェイスを搭載

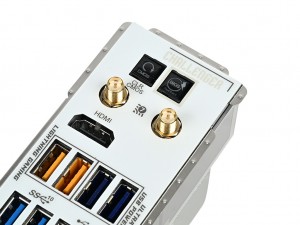

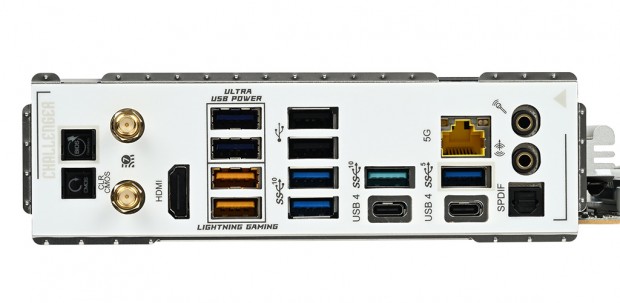

リアインターフェイスには、上下左右に加えて、前後にわずかに動く「フレキシブルI/Oシールド」を標準装備

リアインターフェイスには、帯域幅40GbpsのUSB4×2に加えて、USB 3.2 Gen 2 Type-A×5、USB 3.2 Gen 1 Type-A×3、USB 2.0×2の計12ポートのUSBを搭載する。USB 3.2 Gen 2 Type-Aのうちイエローコネクタの2ポートは独立したコントローラに接続されたゲーミング向けの「Lightning Gaming ポート」で、USB 3.2 Gen 2 Type-Aのうち2ポートは+12Vレールから5V電源に変換した電圧降下が少ない「Ultra USB Power」に対応する。

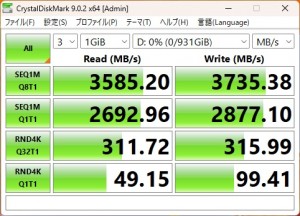

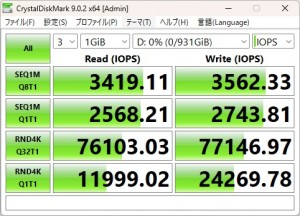

USB4対応の外付けSSDなら、PCI Express 3.0(x4)接続のNVMe M.2 SSDを超えるパフォーマンスが期待できる

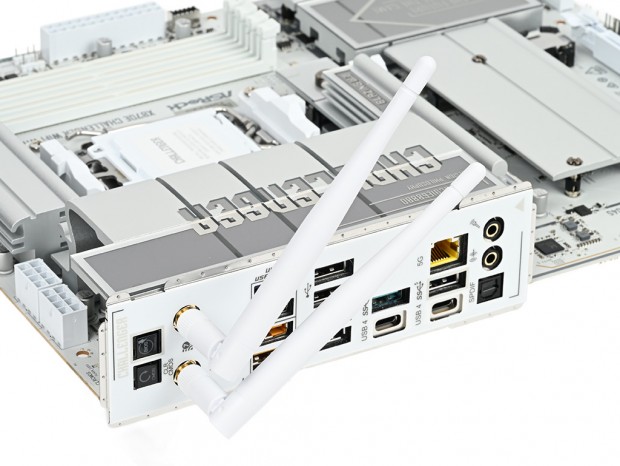

ホワイトカラーのロッドアンテナが付属。Wi-Fi 7やBluetoothを利用する場合は必ず接続しておこう

そしてネットワークポートはRealtek RTL8126による5ギガビットLANとWi-Fi 7無線LANに対応。さらに5ギガビットLANポートには、電磁干渉を抑えた特許出願中の独自設計を採用しており、安定したネットワーク通信を可能にしている。

Wi-Fi 7+Bluetoothカードは垂直M.2スロットに実装されている

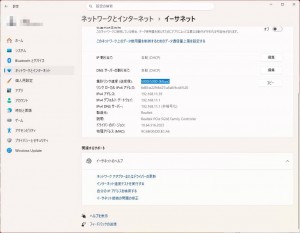

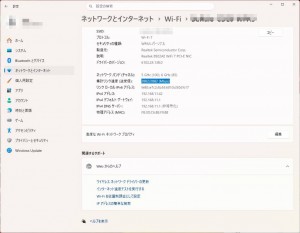

有線LANのリンク速度は5,000Mbps	無線LANは帯域幅が160MHzのためリンク速度は2,882Mbps

ファンコネクタ・RGBピンヘッダのレイアウト

続いて、PCを組み立てる際の配線に重要になるファンコネクタやLEDピンヘッダのレイアウトを見ていこう。

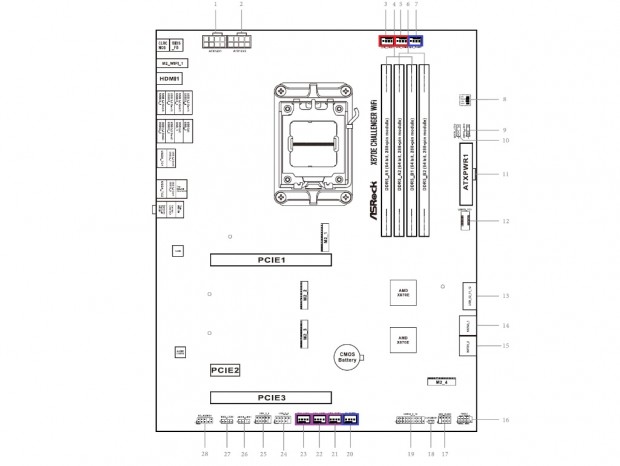

CPU_FAN：赤、AIO_PUMP / W_PUMP：青、CHA_FAN：紫

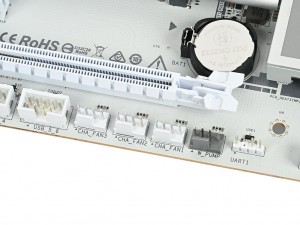

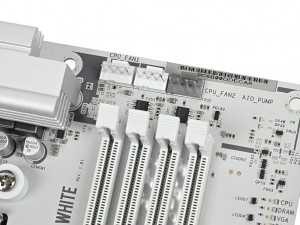

CPUソケットの右上にはCPUクーラー向け「CPU_FAN1」「CPU_FAN2」とオールインワン型水冷ユニットのポンプ向け「AIO_PUMP」を搭載	基板の下中央にはケースファン向け「CHA_FAN1」～「CHA_FAN3」とポンプ向け「W_PUMP」を搭載

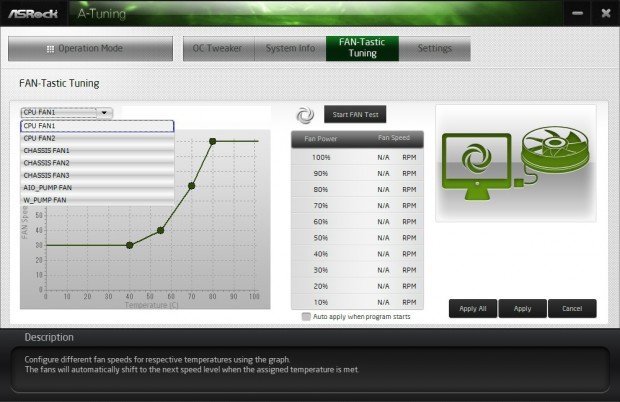

「FAN-Tastic Tuning」を使えば、コネクタごとに細かくファンの回転数を調整できる

ファンコネクタは、CPUクーラー向け「CPU_FAN1」「CPU_FAN2」とオールインワン型水冷ユニットのポンプ向け「AIO_PUMP」の計3基が基板右上に、ケースファン向け「CHA_FAN1」～「CHA_FAN3」とポンプ向け「W_PUMP」が基板の下中央に実装されている。なおポンプ向けのコネクタはグレーに色分けされているので、接続するコネクタを間違えることはないだろう。

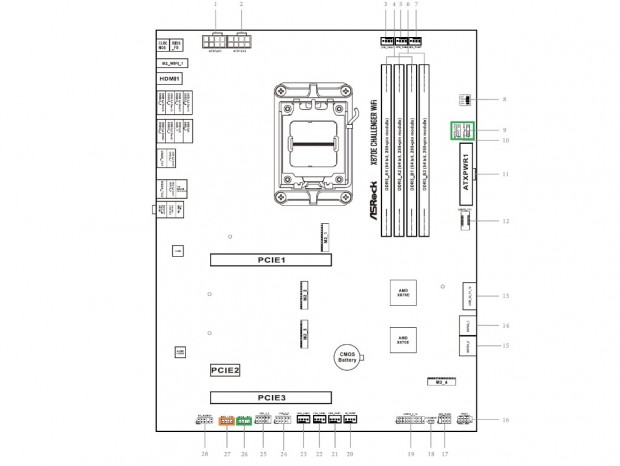

ARGB LEDヘッダ：緑、RGB LEDヘッダ：オレンジ

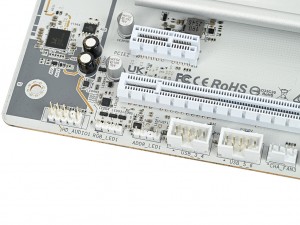

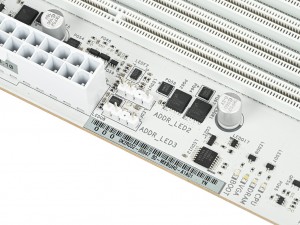

基板の右上には5V/3pin仕様の「ADDR_LED2」「ADDR_LED3」を搭載	基板の左下には5V/3pin仕様の「ADDR_LED1」と12V/4pin仕様の「RGB_LED1」を搭載

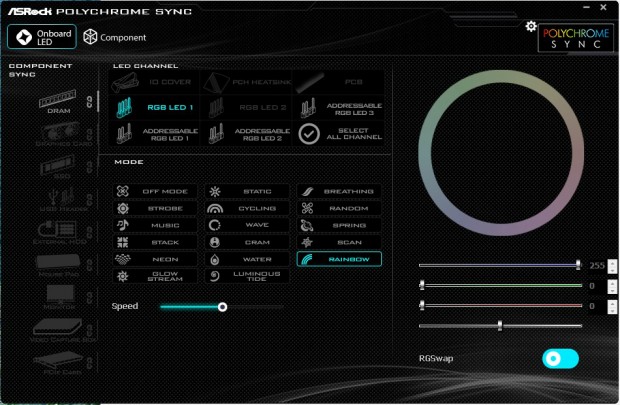

「Polychrome Sync」では、LEDピンヘッダに接続したデバイスのほか、対応グラフィックスカードやメモリもまとめて制御できる

LEDピンヘッダは基板の右上に、5V/3pin仕様の「ADDR_LED2」「ADDR_LED3」を備え、CPUクーラーやオールインワン型水冷ユニットのARGBコネクタを接続することになるだろう。また基板の左下にも「ADDR_LED1」と12V/4pin仕様であるRGB LEDヘッダ「RGB_LED1」が用意されている。
