エルミタ的速攻撮って出しレビュー Vol.1664

110A SPSによる23フェーズ電源搭載。ミドルの枠を超えたASRock「X870E Challenger WiFi White」検証

ハイエンド匹敵の110A SPSによる合計23フェーズ電源回路を搭載

ここからは、製品の各部を画像によってチェックしていこう。注目の電源周りは、ハイエンドモデルに匹敵する20（VCORE）+2（SOC）+1（MISC）フェーズで、VCOREとSOC向けのMOSFETには110A SPSを採用している。コンデンサにも出力の変動が小さく、出力電流が安定している静電容量1000μFのコンデンサを組み合わせた豪華な構成で、TDPが200Wに引き上げられたRyzen 9 9950X3D2 Dual Editionをはじめ、ハイエンドCPUに長時間高い負荷が掛かるような過酷な運用でも、常に安定した動作が期待できる。

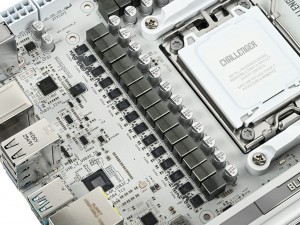

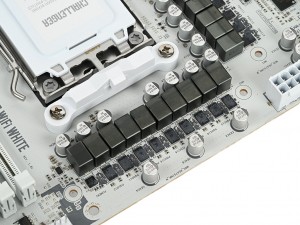

とてもミドルレンジクラスの製品とは思えない豪華な電源回路。VCOREとSOCには110A SPSが、MISCにもハイサイドMOSFET、ローサイドMOSFET、ドライバICを1チップに統合したDr.MOSを採用する

その放熱を担うVRMヒートシンクは2ブロック構成で、CPUソケット左側のヒートシンクにはリアインターフェイス部分にまで迫り出している大型ヒートシンクを搭載する。また高密度コネクタを採用する8+8pinの補助電源コネクタや、2オンス銅箔を備えたサーバーグレードの低損失な8層PCBにより、オーバークロック耐性を高めている。

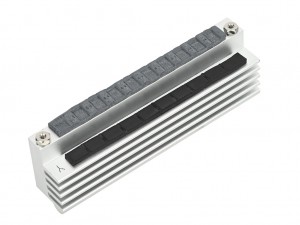

CPUソケット左側には3本のスリットを備えた大型ヒートシンクを実装。さらにUSB4コントローラもまとめて冷やす仕組み

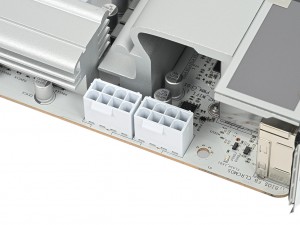

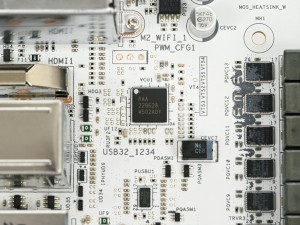

PWMコントローラにはRenesas「RAA229628」を搭載	損失の少ない高密度コネクタを採用する8+8pinの補助電源コネクタ

デュアルチップのSocket AM5向け最上位「AMD X870E」

「X870E Challenger WiFi White」のチップセットは、2基の「Promontory 21」を組み合わせたSocket AM5向け最上位「AMD X870E」を搭載する。シングルチップのAMD X870に比べるとPCI Expressのレーン数が合計36レーンから合計44レーンに、対応するUSBポートやSATA 3.0ポートは2倍に増強されている。またCPUやメモリのオーバークロック機能や、グラフィックスカード向けPCI Express(x16)のレーン分割機能、帯域幅40GbpsのUSB4をサポートする。

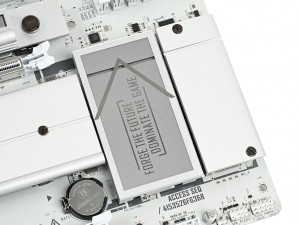

2基のチップを冷やすチップセットヒートシンクには、ASRock「Challenger」シリーズの製品コンセプト「FORGE THE FUTURE DOMINATE THE GAME」がプリントされている

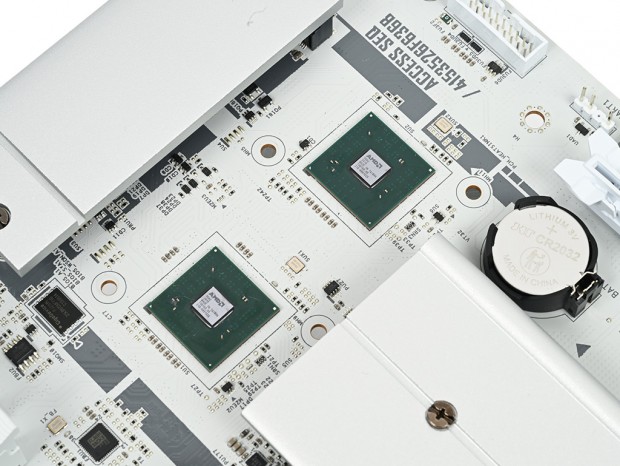

「Promontory 21」を2基組み合わせたSocket AM5向け最上位チップセットAMD X870E

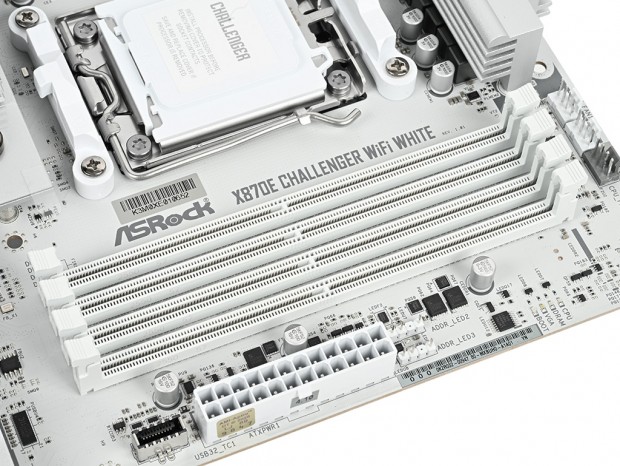

DDR5-8200の高クロック動作とAMD EXPO＆Intel XMP両対応のメモリスロット

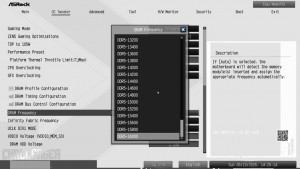

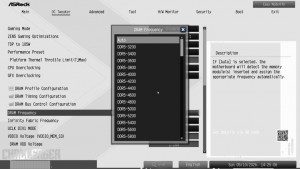

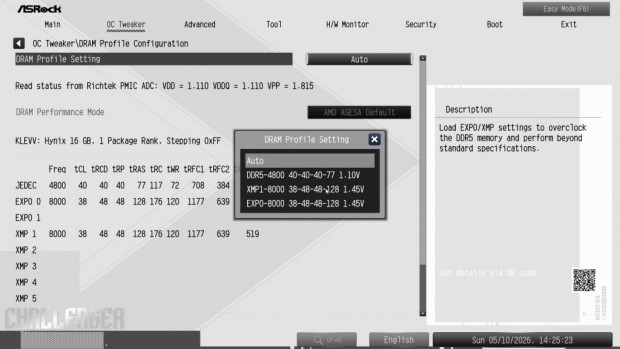

メモリスロットはデュアルチャネル対応のDDR5×4本で、容量は最大256GB（64GB×4）までサポートしている。また2オンス銅層を備えた高品質な「サーバーグレード8層PCB」を組み合わせることで、メモリクロックは最大8,200MHzまでのサポートが謳われている。さらにメモリプロファイルはAMD EXPOに加えて、Intel XMP 3.0に対応しており、オーバークロックメモリを簡単に最適な設定で動作させることができる。
