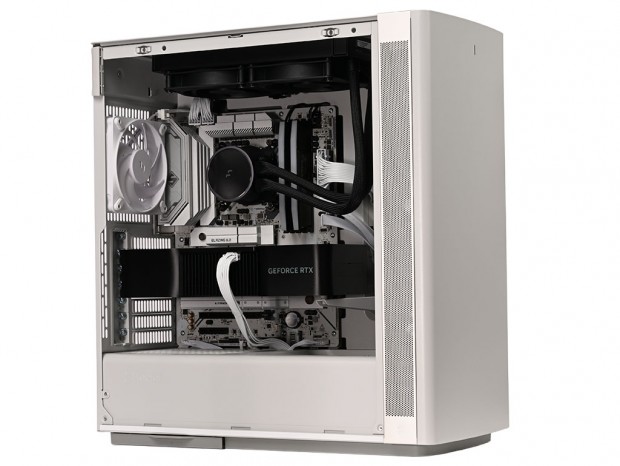

組み込みセッション：Fractal Design「Define One」の作業性

最終セッションでは、実際に各種パーツを組み込みながら、Define Oneの作業性を検証していこう。マニュアルや製品資料だけでは分からない組み込みのコツや注意点、改善を望みたい部分、搭載後の各部クリアランスまで詳しく確認していく。

マザーボードを搭載してみる

両サイドパネルとフロントパネル、さらにトップブラケットを取り外し、シャーシを開放した状態でマザーボードを搭載してみる。検証には、ATX規格（305×244mm）のASRock「Z890 Steel Legend WiFi」を用意した。

マザーボードトレイには、合計9本のスタンドオフを装着済み。中央の1本はマザーボードの位置を合わせるためのガイドとなっており、残る8か所を付属の「Mounting Screw（6-32）」でネジ留めする。

トップを大きく開放できるため、マザーボードの搭載作業はスムーズに行えた。搭載後のクリアランスは、マザーボード上端からトップブラケットまでが約70mm、前端からフロントファンまでが約125mm。見た目にも窮屈さはなく、周辺には十分な作業スペースが確保されている。

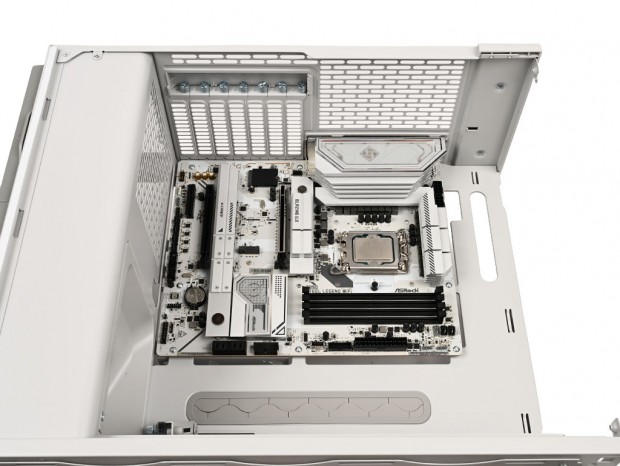

マザーボードトレイにATX規格マザーボードを搭載した状態。多くのカットアウトが背面コネクタマザーボード用であることがわかる

CPUクーラー有効スペースとメンテナンスホール

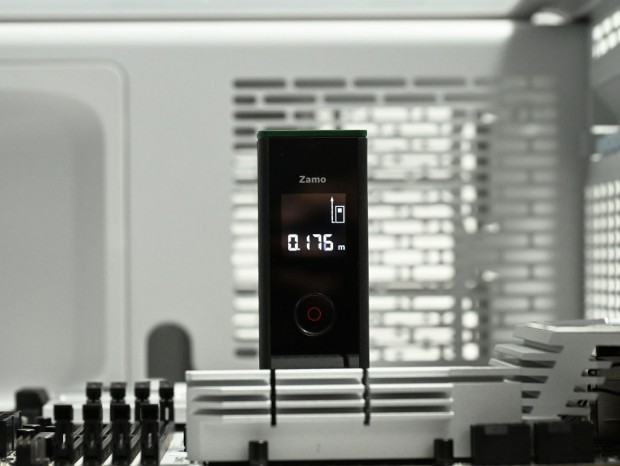

マザーボードを搭載したところで、CPUクーラーの有効スペースを計測してみよう。計測方法は従来通り、CPUの上にレーザー距離計を設置し、強化ガラス製左サイドパネルの内側に貼り付けたマーカーまでの距離を測定した。

CPUクーラー高のメーカー公表値は最大171mmだが、実測値は約175mm。取り付け位置や計測条件による差はあるものの、公称値を上回る結果であり、搭載スペースには若干の安全マージンが設けられているようだ。これだけのスペースがあれば、サイドフロー型のハイエンド空冷クーラーも搭載できるだろう。

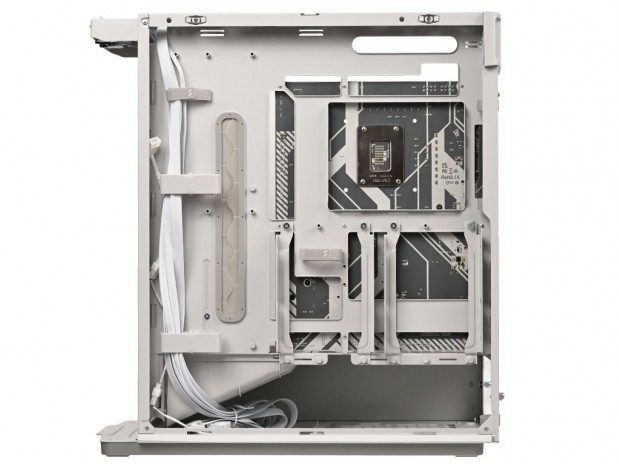

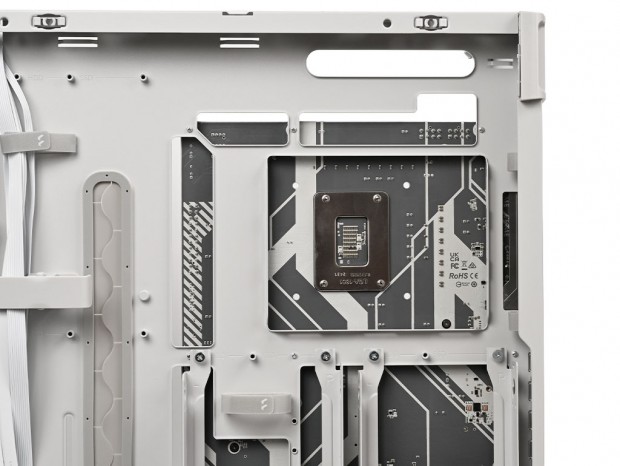

続いて、マザーボードトレイ背面からCPUクーラーメンテナンスホールの様子を確認しておこう。開口部のサイズは、実測で幅約155mm、高さ約120mm。ASRock「Z890 Steel Legend WiFi」では、LGA1851用RL-ILMの固定部とバックプレート、四方のCPUクーラーマウントホールまで十分に露出していることが分かる。
