Fractal Design「Define One」内部構造チェック

ここからはDefine Oneの内部構造について詳しく見ていこう。このモデルは、両サイドパネルとフロントパネル、さらにトップパネルも取り外しが可能。検証のしやすさはもとより、組み込みやすさも大いなる特徴と言えるだろう。静音志向のシリーズ最新作の出来映えを早速チェックしよう。

背面コネクタ式にも対応するマザーボードトレイ

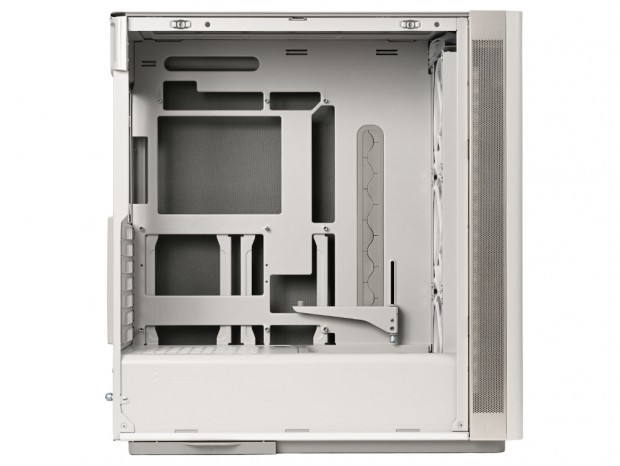

左サイドパネルを外し、マザーボードトレイを見ていこう。ケース内部を左側面から眺めると、「Define 7」より奥行きが65mm短縮されていることもあり、ややコンパクトな印象を受ける。

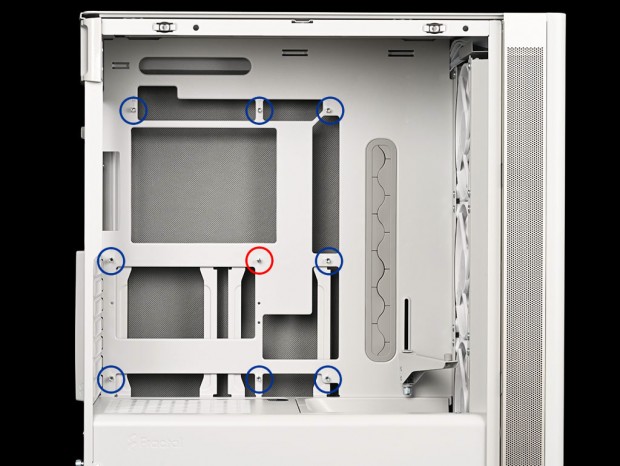

トレイ表面には、出荷時から合計9本のスタンドオフが装着されている。中央の1本は位置決め用の「センタースタンドオフ」で、マザーボードのネジ穴を差し込むことで位置を合わせた状態に保持できる。ネジ留め前にマザーボードがずれにくく、搭載作業を進めやすい。

また、トレイには背面コネクタへアクセスするための開口部が複数設けられており、ATXおよびMicroATX規格の背面コネクタ式マザーボードをサポートする。各種ケーブルをマザーボード裏側から接続できるため、表側へのケーブル露出を抑えた、すっきりとした内部レイアウトを構築可能だ。

GPUへ風を導くPSUシュラウドの「Air Guide」

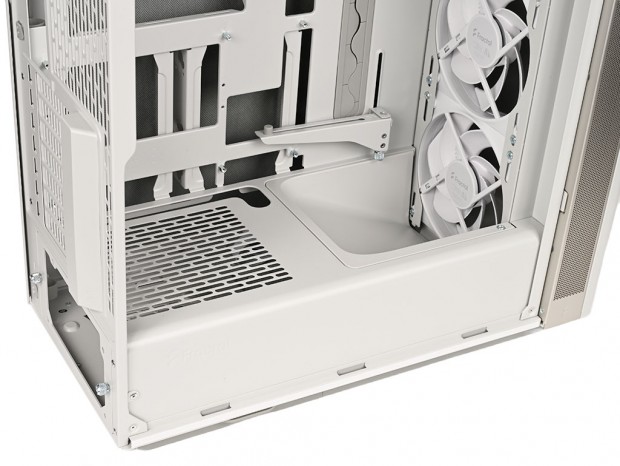

本体下部には、PSUシュラウド（ボトムカバー）を装備する。シャーシと同じスチール製のL字型パーツで構成され、電源ユニット搭載スペースを含むボトムエリア全体を覆うように取り付けられている。天板部に目を移すと、後方には長円形の通気スリットを設け、前方からフロントパネルにかけて傾斜が付けられている。

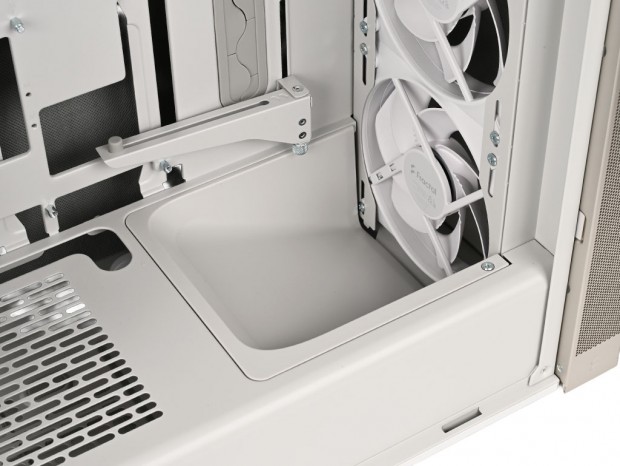

この傾斜部分に装着されているのが、プラスチック製の「Air Guide」だ。フロントファンから取り込んだ外気の流れを上向きに変え、熱源となるグラフィックスカード周辺へ効率よく送り込む役割を担う。

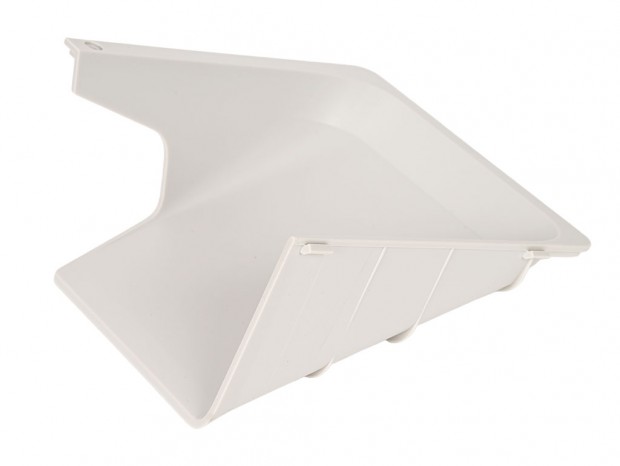

Air Guideは着脱可能で、フロント寄りの天板部にあるネジ1本と、2か所のファスナーでPSUシュラウドへ固定されている。取り外した場合、フロント下段ファンからのエアフローはボトムエリアへ直進し、電源ユニットへ直接風が当たる格好になる。

電源ユニット搭載スペース

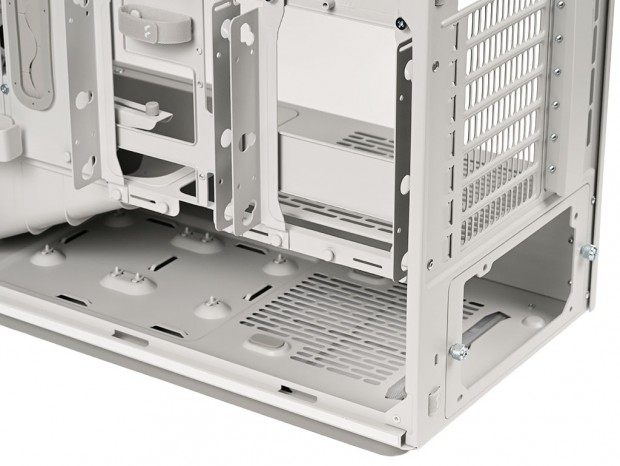

PSUシュラウド内部の後方には、電源ユニット搭載スペースが設けられている。電源ユニットはボトムマウント方式で、奥行き180mmまでをサポート。リアパネルには、2本のハンドスクリューで固定された電源ユニット用ブラケットが装備されている。実際の搭載手順については、後ほど詳しく紹介しよう。

電源ユニット搭載スペースの前方には、Air Guideの傾斜部が確認できる

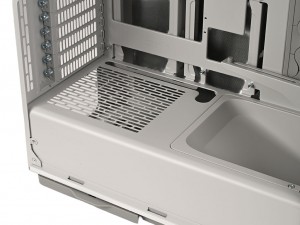

PSUシュラウド上部には通気スリットを配置。ダストフィルターは本体左側から引き出して着脱できる
