冷却ファン&ラジエーターレイアウト

次にDefine Oneの冷却レイアウトを確認していこう。工業グレードの吸音材（industrial-grade sound dampening material）の採用など、Defineシリーズ伝統の静音志向を継承。現代のハードウェアに対応するエアフロー性能をバランス良く採り入れたのが、この新作というワケだ。

なお、Define Oneには標準で3基の冷却ファンを搭載。採用されている「Momentum 14 PWM」は、剛性に優れたLCP（液晶ポリマー）製ブレードを採用するハイグレードファン。最大回転数は1,800rpmで、PWM制御信号が0～10％の範囲では回転を停止するZero-RPMにも対応する。

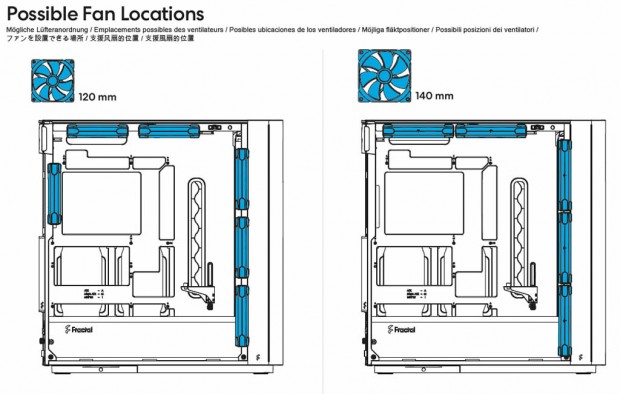

冷却ファンレイアウト（1）：フロントファン

• 冷却ファン：120 / 140mm x3基（Momentum 14 PWM x3基標準）
• ラジエーター：120 / 140 / 240 / 280 / 360mmサイズ

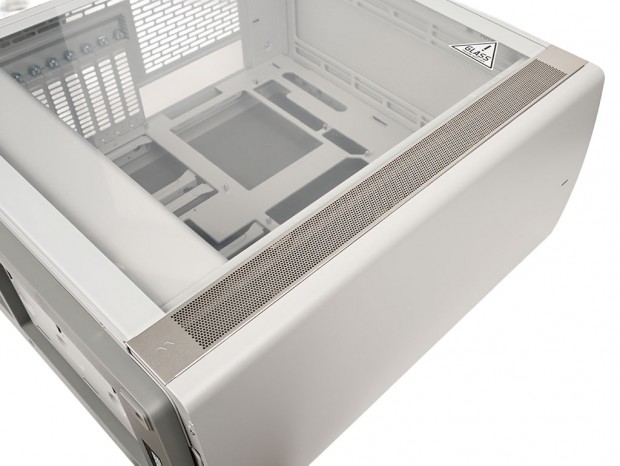

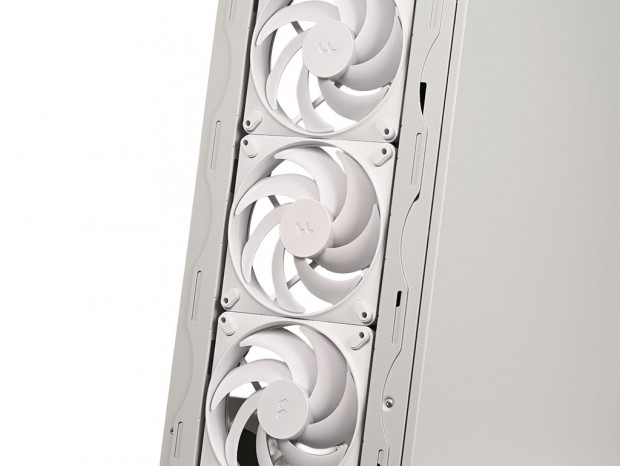

特徴的なクローズドフロントデザインを採用するDefine One。アルミニウム製のサイド吸気ベントを備えたフロントパネルを外すと、シャーシ前面には140mmファン「Momentum 14 PWM」が3基装備されている。

左右のアルミニウム製サイド吸気ベントから外気を取り込む仕組み。下部にはFractalのロゴがあしらわれている

標準装備される冷却ファンは、このフロント3基のみ。いずれも吸気方向に配置されており、ほかのファン搭載スペースへ任意にファンを追加することで、構成に応じたエアフローを構築できる。

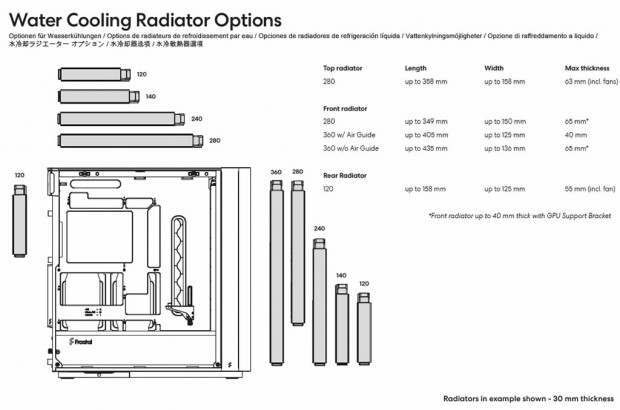

ラジエーターは最大360mmサイズに対応。標準状態となるAir Guide装着時は、長さ405mm、幅125mm、厚さ40mmまでの360mmラジエーターを搭載できる。Air Guideを取り外した場合は、長さ435mm、幅136mm、厚さ65mmまで対応範囲が広がる。また、280mmラジエーターは、長さ349mm、幅150mm、厚さ65mmまで搭載可能だ。なお、GPU Support Bracketを使用する場合、フロントラジエーターの厚さは40mmまでとなる。

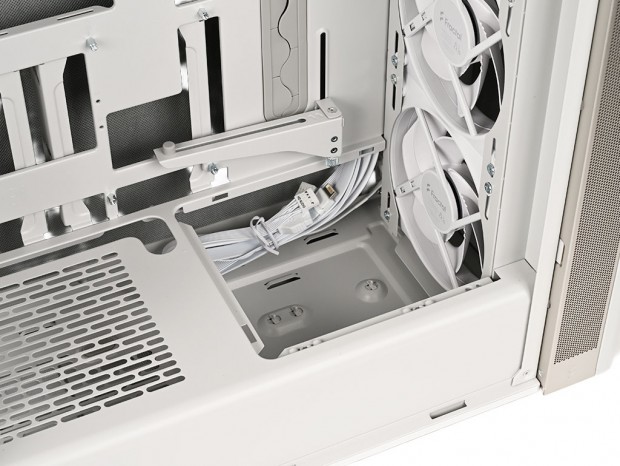

PSUシュラウド前方に装着されている「Air Guide」を取り外した状態。大型または厚みのあるフロントラジエーターの搭載スペースを確保できる

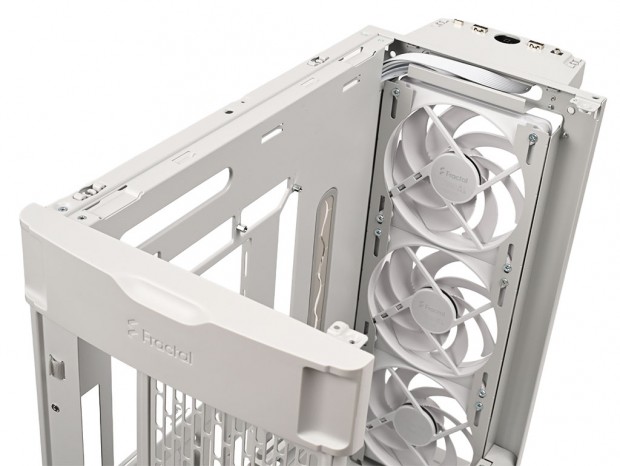

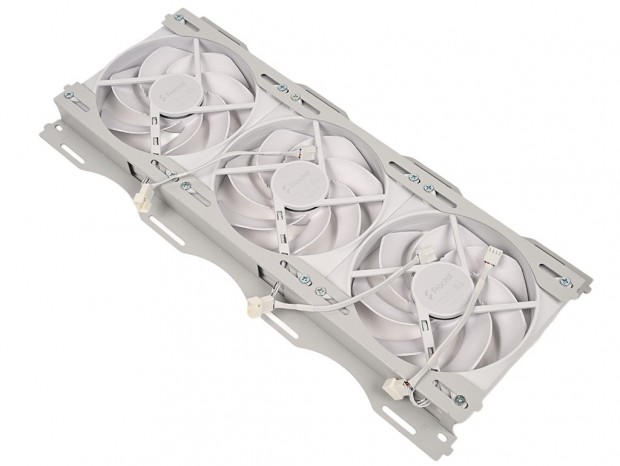

さらに、Momentum 14 PWMは、左右に分割された独立式のファンブラケットに固定されている。各ブラケットはシャーシ下部の2か所に設けられた突起へ引っ掛け、上部2本のネジで固定する仕組み。120mmファンへの換装にも対応し、ブラケットの表裏を入れ替えることで、120mmファン用のネジ穴を利用できる。

冷却ファンレイアウト（2）：トップファン

• 冷却ファン：120 / 140mm x2基
• ラジエーター：120 / 140 / 240 / 280mmサイズ

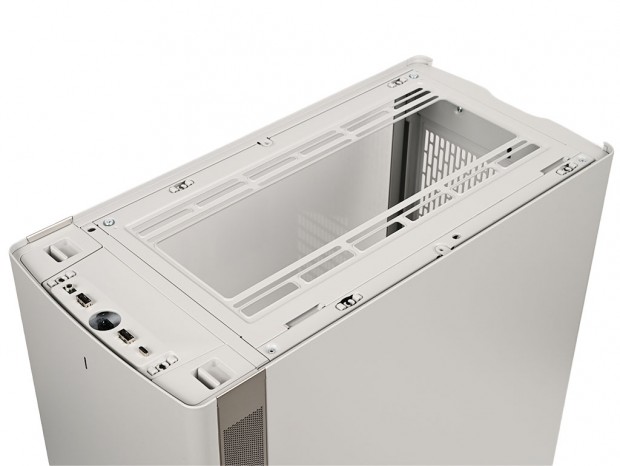

トップパネルを取り外すと、シャーシ天板には複数のスリットが設けられている。ここには120mmまたは140mmファンを最大2基搭載可能。CPUクーラーに空冷タイプを選択する場合は、CPUソケットやVRM周辺の排熱を考慮し、排気ファンの追加を検討したい。

ラジエーターは最大280mmサイズに対応。搭載可能な寸法は長さ358mm、幅158mm、冷却ファンを含む厚さ63mmまでとなる。オールインワン型水冷クーラーで主流の360mmサイズに対応しない点は、設計上の割り切りだろう。必要以上に奥行きを延ばさず、Define Oneのボディサイズや外観のバランスを優先したものと考えられる。

なお、冷却ファンやラジエーターを装着するトップブラケットは着脱可能。左側の前後各1本、計2本のネジで固定されており、ブラケットをシャーシから取り外した状態で搭載作業を進められる。

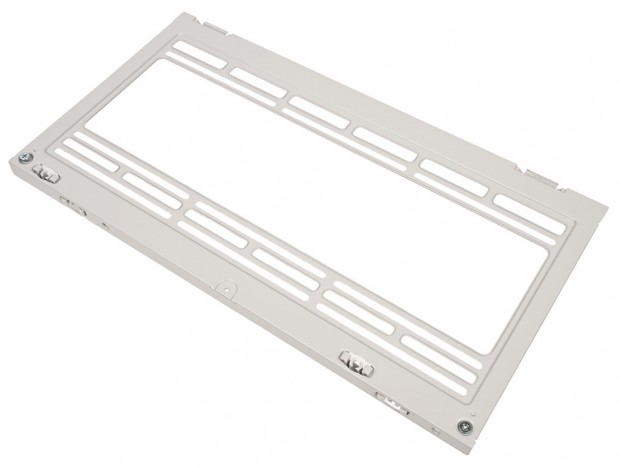

着脱可能なトップブラケット。冷却ファンやラジエーターの搭載時だけでなく、内部パーツの組み込み時にも作業スペースを広く確保できる

冷却ファンレイアウト（3）：リアファン

• 冷却ファン：120mm x1基
• ラジエーター：120mmサイズ

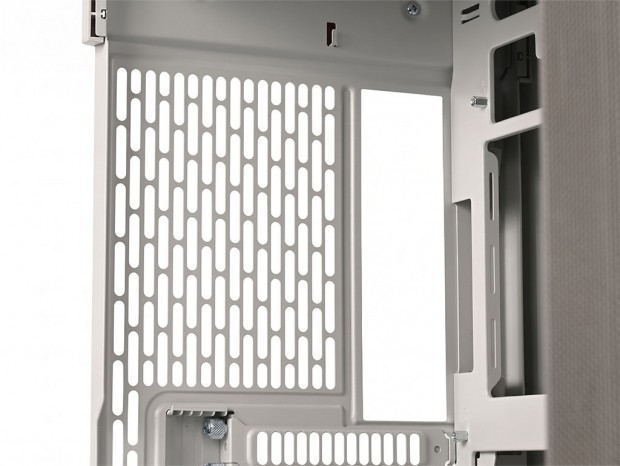

マザーボードのバックパネル開口部の横には、長円形の通気スリットを千鳥状に配置。ここに120mmファンまたは120mmサイズラジエーターが増設できる。標準ファンはフロントの吸気側へ集中させ、ケース内部を正圧寄りにしやすい構成。近年主流のトップパネルへのラジエーター設置も考慮し、リアファンは必要に応じて追加する仕様となっている。

搭載可能なラジエーターサイズは、長さ158mm、幅125mm、厚さ55mmまで
