ケーブルマネジメント機構

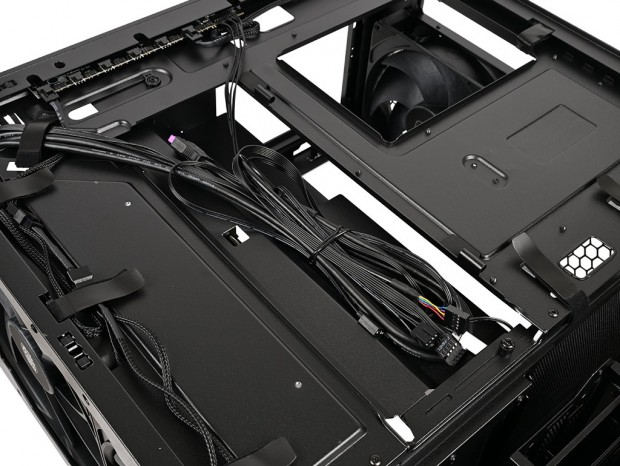

近年のPCケースでは、組み込みやすさだけでなく、内部をすっきりと見せるうえでもケーブルマネジメント機構が重要になっている。HAF II 500も裏配線スペースを広く確保し、配線を無理なく整理するためのさまざまな工夫が盛り込まれている。

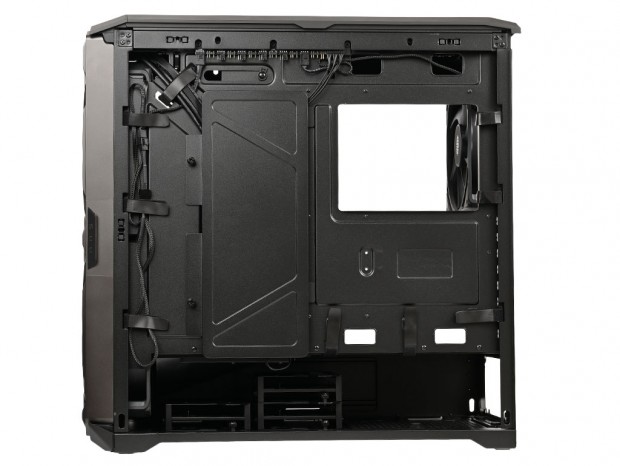

マニュアルでは実に4ページを割き、配線のポイントや推奨されるケーブルの取り回しを図で紹介している。組み込み作業時には、これらを参考にするといいだろう。なお、マザーボードトレイ背面の裏配線スペースは場所によって異なり、公称15～40mmとされている。

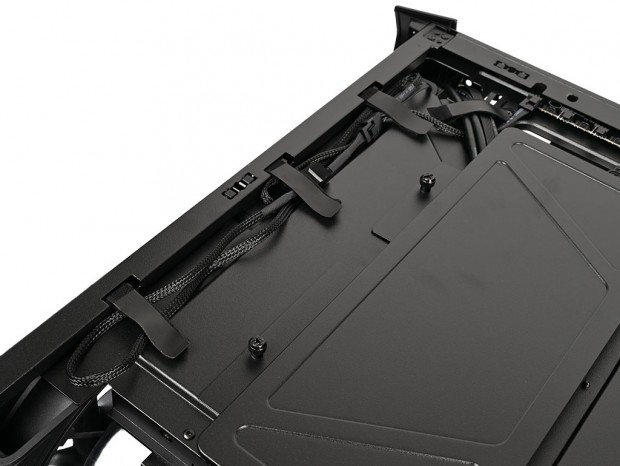

フロントパネルに沿って設けられた面ファスナー。出荷時より標準装備ファンやスイッチおよび外部アクセスポート類のケーブルが整頓されていた

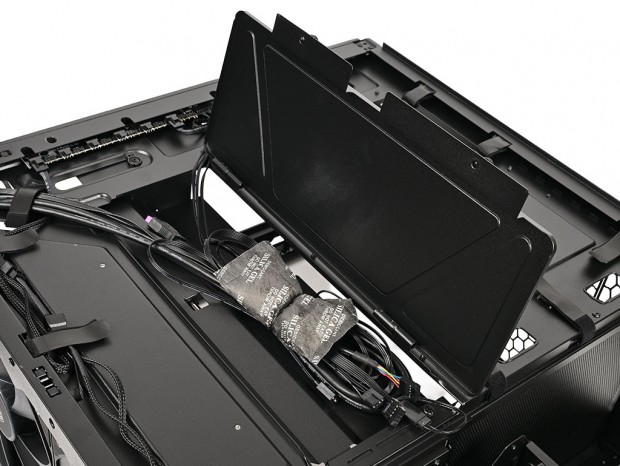

開閉式のケーブルマネジメントカバーも特徴のひとつ。2本のハンドスクリューで固定されており、表面の「Sliding Cable Cover」と挟み込む格好でケーブルを束ねておくことができる

開閉式のケーブルマネジメントカバーは開放状態から上部へスライドすることで取り外しができる

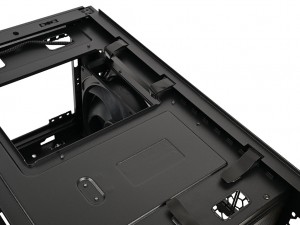

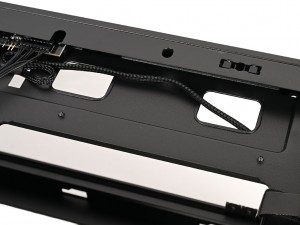

CPU補助電源ケーブル等に便利な上部スルーホール	マザーボード下部のヘッダピンに近いスルーホール

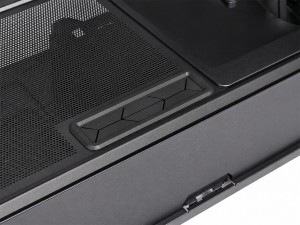

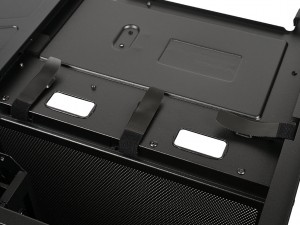

PSUシュラウド天板に設けられたグロメット付きスルーホールは、16ピン（12+4ピン / 12VHPWR）電源ケーブル用	CPU補助電源ケーブル配線向けの面ファスナー

Cooler Master「HAF II 500」の付属品総点検

最終の組み込みセッションを目前に、付属品一式を総点検しておこう。組み込みに必要なパーツ類は、アクセサリBOX（茶箱）に収納されている。ネジ類は5種類で、3.5インチHDD固定用の「#6-32*4mm screw」を除けば、ごく一般的な自作PC向けのネジが使用されている。万一紛失しても、代替品は容易に用意できるだろう。また、小冊子タイプのマニュアルも付属する。

このほか、ケーブルを束ねる「Cable tie」や、スタンドオフをプラスドライバーで固定できる「Stand-off socket」、強化ガラスに付着した指紋などを拭き取る「Cleaning Cloth」も同梱。さらに、追加分の「GPU Support」も同じアクセサリBOXに収められている。

Stand-off socket（x1）	MB Stand-off（x3）

Cable tie（x10）	#6-32*5mm screw（x16）

#6-32*4mm screw（x6）	φ5*10mm screw（x12）

M3*4mm screw（x6）	Cleaning Cloth（x1）

GPU Support（x1）
