Cooler Master「HAF II 500」外観デザインチェック

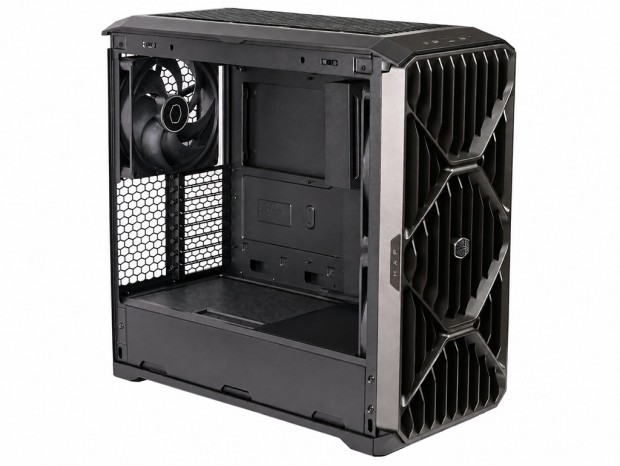

パッケージから本体を取り出し、「HAF II 500」の外観デザインから検証をスタートしよう。高エアフロー（High Air Flow）をコンセプトに掲げるシリーズだけに、要所に通気孔を設けながら、巧みにデザインへ溶け込ませているのが歴代モデルの特徴だ。そんな伝統のスタイルを進化させた新作を、すみずみまで眺めていく。

フロントパネルデザイン

もっともHAFシリーズらしさを感じさせるのが、フロントパネルのデザインだ。標準装備の大口径ファンに合わせた格子状の意匠は、いかにも大風量を生み出すグリルといった様相。プラスチック製パネルの奥から覗く2基の220mmファンは圧巻で、歴代モデルを知らない自作派でも、一目で製品コンセプトを想像できるはずだ。高エアフローを追求した構造が、そのまま力強いデザインにもつながっている。

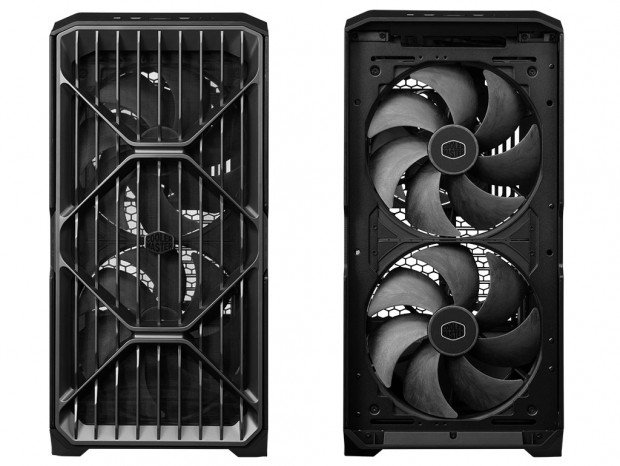

格子状デザインのフロントパネルを外すと、標準装備品の220mmファン2基があらわになる

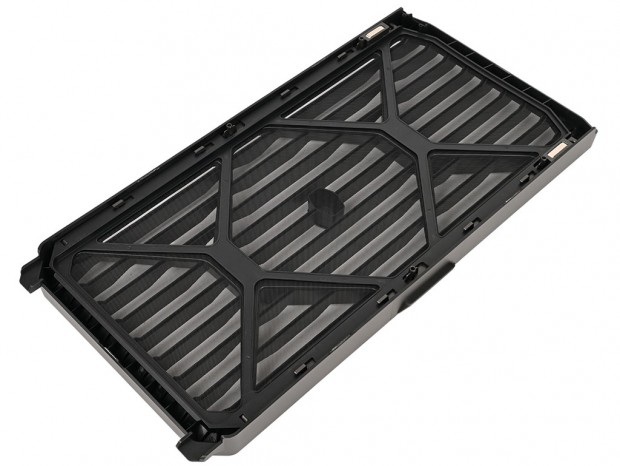

厚みのあるフロントパネルは、下部2箇所のツメと上部左右のマグネットでシャーシに固定されている。ツールフリーで簡単に着脱でき、メンテナンス性は良好。内側に装着されたダストフィルターも手軽に清掃できる。

スイッチおよび外部アクセスポート

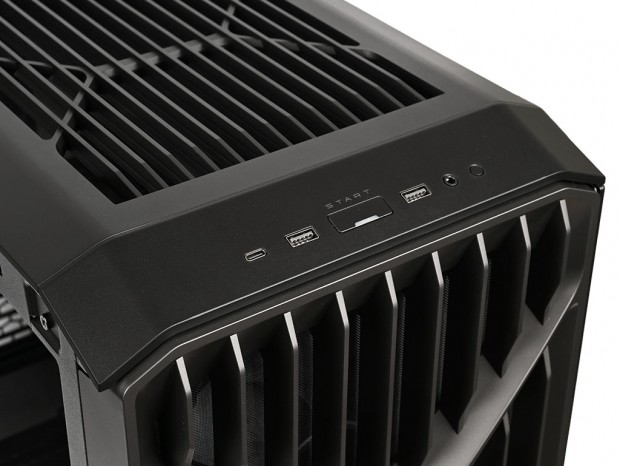

スイッチおよび外部アクセスポートは、フロントパネル上部の傾斜部分にレイアウトされている。中央の横長ボタンがPowerスイッチで、その左右にUSB 3.2 Gen 1 Type-Aポートを各1基配置。さらに左端にはUSB 3.2 Gen 2×2 Type-Cポート、右側には3.5mmヘッドセットジャックとResetスイッチを備えている。

HAF II 500ほどの大型PCケースともなれば、床に設置するケースも多いはずだ。スイッチおよび外部アクセスポート類は、イスに座ったまま手を伸ばして操作できる絶妙なポジションに配置されている。

フロントパネルコネクタ	HD Audioコネクタ

USB 3.2 Gen 2×2 Type-Cコネクタ	USB 3.2 Gen1 Type-Aコネクタ

トップパネルデザイン

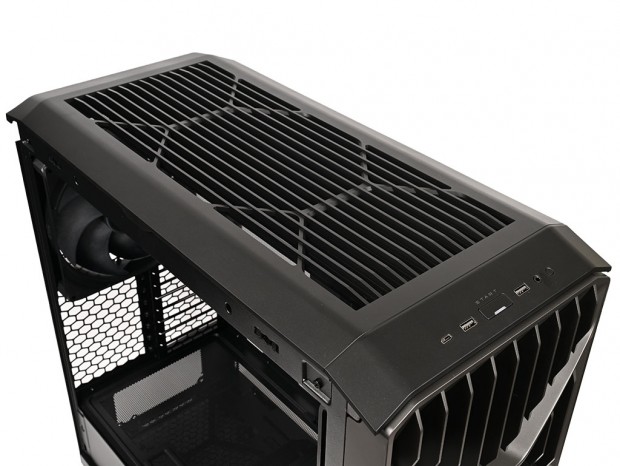

フロントパネルの意匠を受け継いでいるのが、トップパネルだ。プラスチック成型を活かし、板金加工によるプレスラインとは異なる、柔らかく大胆な立体形状に仕上げられている。HAF II 500の外観がボリューム感に富んで見えるのは、こうしたプラスチック製の外装パネルを効果的に取り入れているためだろう。

格子状の通気孔は、フロントパネルよりも目が細かい。また左右に傾斜を設けることで、スイッチや外部アクセスポートを備える中央部分まで、一体感のあるデザインに仕上げている。

シャーシへの固定は、後方のハンドスクリュー1本と左右各3箇所のフックを組み合わせた構造。ハンドスクリューを緩めて後方へスライドさせれば、トップパネルをツールフリーで取り外せる。また、裏側にはダストフィルターが装着されており、トップ側から入り込むホコリを抑えてくれる。

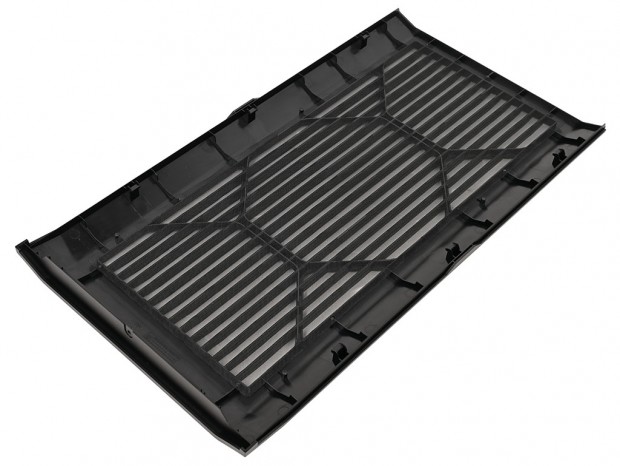

実測で幅約260mm、長さ約495mmのABS樹脂製トップパネル。ダストフィルターはパネルに直接貼り付けられていた
