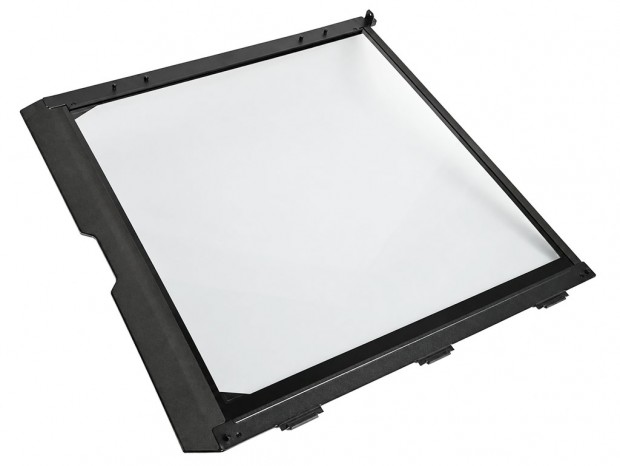

強化ガラス製左サイドパネル

次にサイドパネルをチェックしていこう。高エアフローをコンセプトに掲げるHAFシリーズだが、現在のPCケースに欠かせない“魅せる”要素も抜かりはない。HAF II 500も近年のシリーズを踏襲し、左サイドパネルには強化ガラスを採用している。

パネルサイズは実測で幅約525mm、高さ約500mm。ボディサイズに合わせた大判の強化ガラスで、上下にはガラスの縁を保護するスチール製プレートを装着する。また内側の前後端には、シャーシとの接触や振動を抑えるスポンジ状の緩衝材が貼り付けられていた。

シャーシへの固定は、下部3箇所の突起と上部2箇所のボールスナップを組み合わせたツールフリー仕様。さらに後方上部をハンドスクリューで固定することで、輸送時などにパネルが脱落することを防止できる。

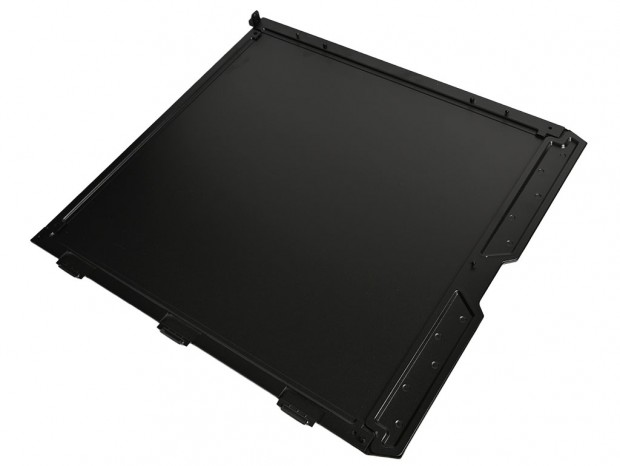

スチール製右サイドパネル

一方の右サイドパネルには、内部が見えないソリッドパネルを採用する。サイズは実測で幅約525mm、高さ約500mmと、左側面の強化ガラス製パネルと同じ。一般的なミドルタワーPCケースのサイドパネルと比べて重量感のあるスチール製で、手に取るとしっかりとした剛性感が伝わってくる。

固定方法も左サイドパネルと共通で、下部3箇所の突起と上部2箇所のボールスナップを組み合わせたツールフリー仕様。後方上部には、パネルの脱落を防止するハンドスクリューも用意されている。

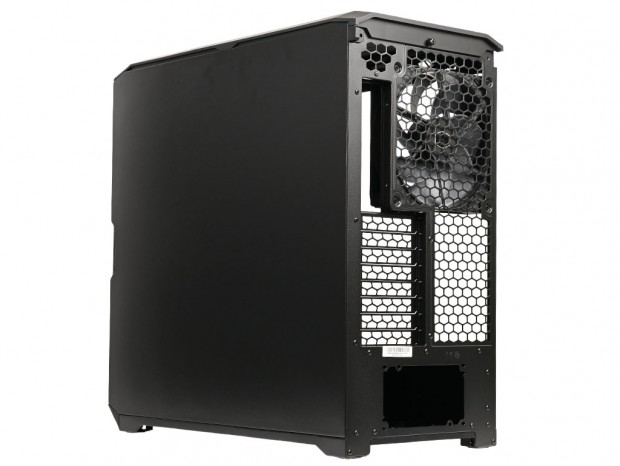

リアパネルレイアウト

続いて本体背面に回り、リアパネルのレイアウトを確認していこう。上段右側は標準装備のリアファン、その左側はマザーボードのバックパネル用開口部だ。中段は拡張スロットエリア、下段は電源ユニットの搭載スペースだ。これらを見る限り、内部構造は奇をてらわないオーソドックスなレイアウトであることがわかる。

特徴的なのは、リアファン搭載部や拡張スロットカバー、その右側の空きスペースに至るまで、ハニカム状の大きな通気孔が設けられている点。背面からも「High Air Flow（HAF）」を強く意識した設計であることが見て取れる。

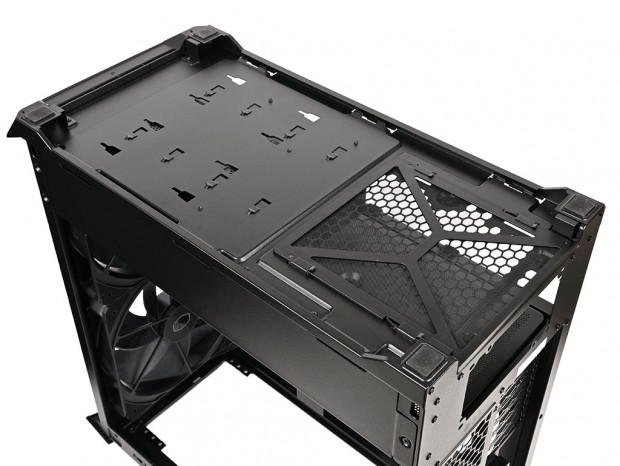

ボトムパネルの構造

拡張性に優れた大型PCケースだけに、システム構築後は目にする機会がほとんどなくなるのがボトムパネルだろう。トップパネルを取り外して本体を逆さまにすると、四隅には重量級PCを支えるプラスチック製の台座があり、それぞれに滑り止め用のラバーが装着されている。一見するとやや心もとないものの、重量を支えるには十分な強度があり、安定感に不安はなかった。

後方にあるハニカム状の通気孔は、電源ユニット搭載エリアの吸気口だ。着脱式のダストフィルターを備え、電源ユニットへのホコリの侵入を抑えてくれる。一方、前方に並ぶ穴はドライブケージを固定するためのもの。詳しくはのちほど触れるが、ドライブケージは縦置きと横置きの2通りから設置スタイルを選択できる。

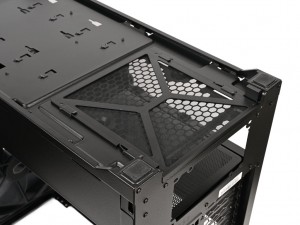

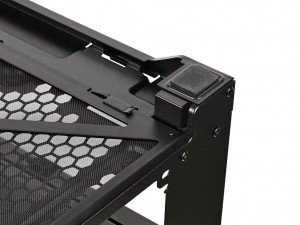

四隅には幅約23mm、長さ約18mmの滑り止めラバーを装備。後方のダストフィルターはリア方向のストロークによるスライド着脱式が採用されている
