表裏両面からM.2 SSDを冷やす「Double Side M.2 Shield Frozr」

ストレージインターフェイスは、PCI Express 5.0(x4)接続のM.2×1、PCI Express 4.0(x4)接続のM.2×3に加えて、SATA 3.0×4を搭載する充実した構成だ。すべてのM.2スロットには専用のアルミニウムヒートシンクを標準装備。なかでも最上段のPCI Express 5.0(x4)対応M.2スロットには、冷却フィンを備えた大型ヒートシンクとSSDの背面からも熱を逃がして放熱をする「Double Side M.2 Shield Frozr」を採用する。

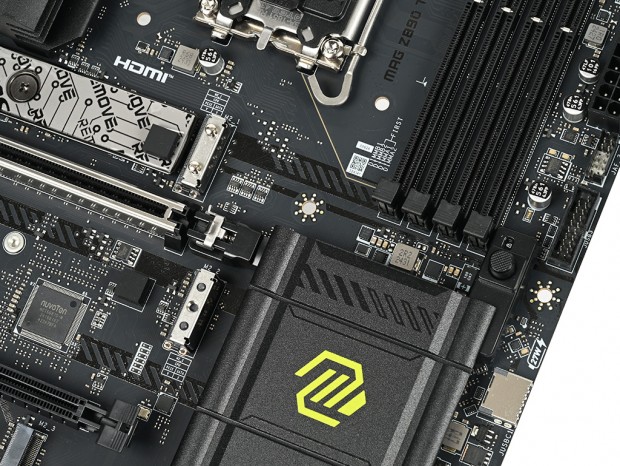

PCI Express 5.0(x4)に対応する最上段のM.2スロットには、フィンを備えた大型のM.2ヒートシンク「EZ M.2 Shield Frozr II」を搭載

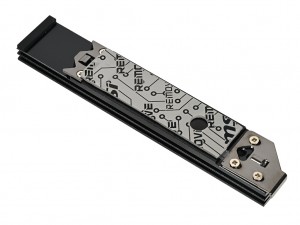

「EZ M.2 Shield Frozr II」はツールレスで着脱が可能。またSSDを背面からも冷やすサーマルパッドを備えた「Double Side M.2 Shield Frozr」を採用する

中段のM.2スロットにはネジ止め式のヒートシンクを搭載

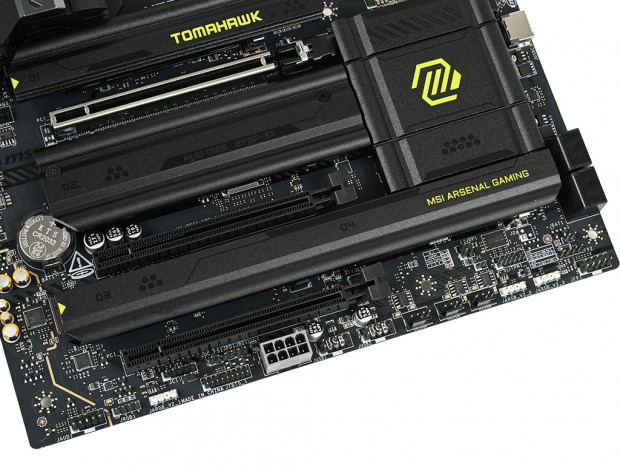

下段にあるM.2スロットには、2つのスロットをまとめて冷やす大型のツールレスヒートシンク「EZ M.2 Shield Frozr II」を搭載

4ポートのSATA 3.0は大型のグラフィックスカードと干渉しないように水平に設置されている

大型グラフィックスカードを簡単に取り外せる「EZ PCIe Release」

拡張スロットは、PCI Express 5.0(x16)×1、PCI Express 4.0(x4/x16形状)×2の計3本を搭載する。最上段のグラフィックスカード向けPCI Express 5.0(x16)スロットは、周囲をメタルシールドで補強し、前世代から21％耐久性が向上した「Steel Armor II」を採用。さらにMSIのマザーボードではおなじみのトグルボタンでラッチのロック・アンロックを切り替えることができる「EZ PCIe Release」に対応する。大型のグラフィックスカードやCPUクーラーを搭載して、ラッチに指が届かない場合でも、簡単にグラフィックスカードを取り外すことができる秀逸な装備だ。

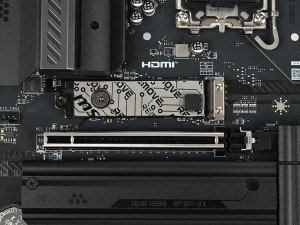

グラフィックスカード向けのPCI Express 5.0(x16)スロットは、周囲をメタルシールドで補強した「Steel Armor II」

トグルボタンでラッチのロック・アンロックを切り替える「EZ PCIe Release」。大型のグラフィックスカードや空冷クーラーを搭載した場合でも簡単にグラフィックスカードを取り外すことができる

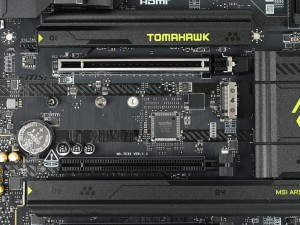

中段と下段のスロットはいずれもPCI Express 4.0(x4)接続だが(x16)形状。帯域幅は制限されるがグラフィックスカードを搭載することもできる

Realtek ALC1220Pとオーディオグレードコンデンサを搭載した「Audio Boost 4」

オーディオ回路には、Realtekのミドルクラスチップ「ALC1220P」と、オーディオグレードコンデンサを組み合わせた「Audio Boost 4」を搭載する。デジタルノイズの混入を防ぐため、メイン回路からは独立した回路設計で、クロストークを防ぐため左右のオーディオチャンネルも個別のPCBレイヤーに割り当てられている。

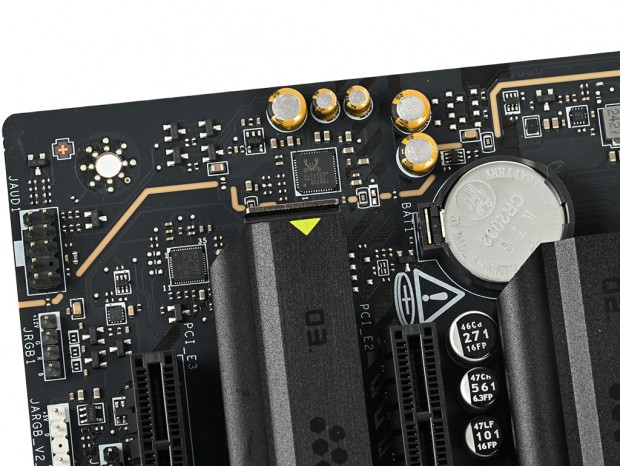

オーディオコントローラはRealtek「ALC1220P」を搭載

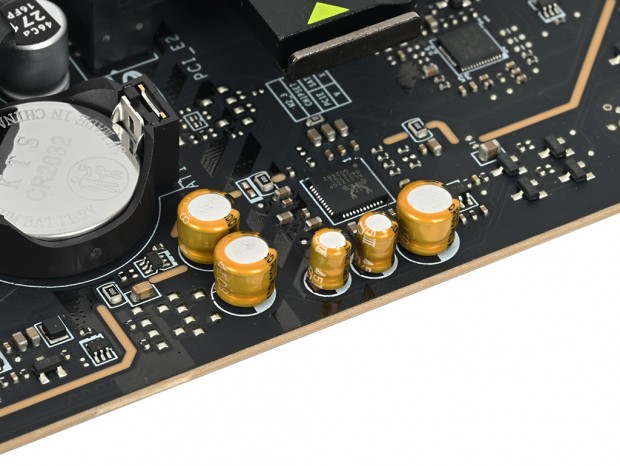

ゴールドの被膜を備えた高音質なオーディオグレードコンデンサを5基実装

オーディオ回路は分離ラインによってメイン基板からは独立した構成
