ケーブルマネジメント機構

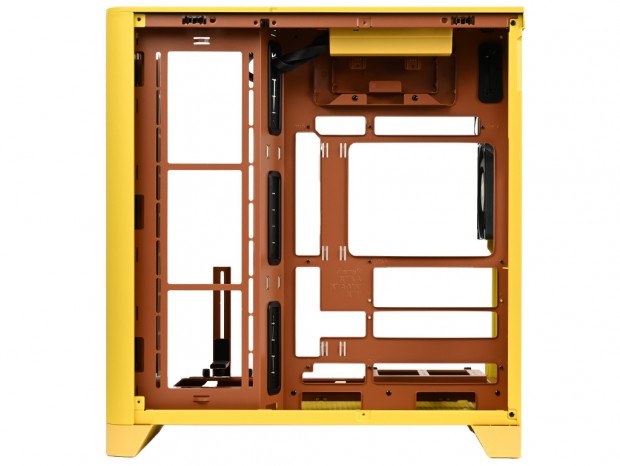

ここではView 390 Airのケーブルマネジメント機構の詳細を見て行く。いわゆるデュアルチャンバースタイルだけに、ケーブルマネジメントに重要な裏配線スペースは、一般的なミドルタワーPCケースに比べて広く確保できている。

魅せるPCケースの新しいカタチを提案するモデルだけに、配線を極力隠して組み込みたいと考えるユーザーは多いだろう。全体を見渡すと、裏配線スペースは十分に確保され、グロメット付きスルーホールも計4箇所に配置。さらに結束バンドを掛けられるフックも随所に設けられており、手厚い配慮がうかがえる。

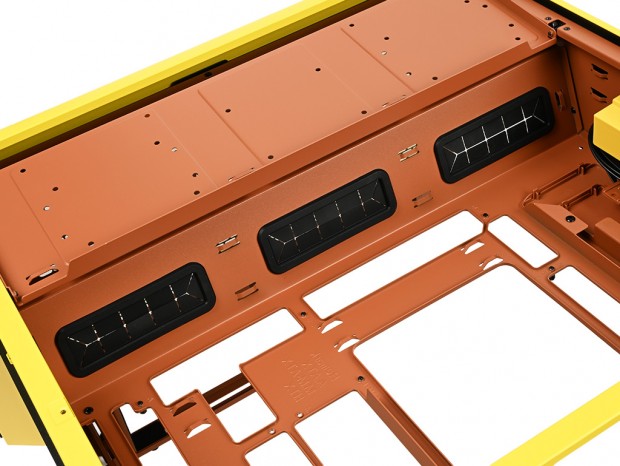

サイドファンとマザーボードトレイの段差を塞ぐ斜めのプレートにはグロメット付きスルーホールを3箇所用意

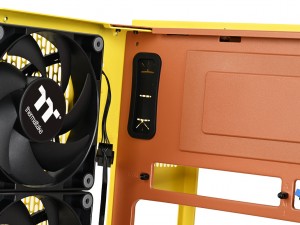

マザーボード上のピンヘッダ接続に向くトレイ最下部のスルーホール	後方上部のグロメット付きスルーホールは、ラジエーターファンやATX補助電源ケーブルに重宝

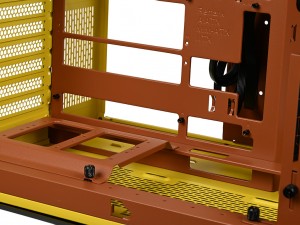

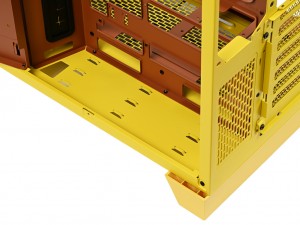

要所に「Zip Ties」を掛けるフックを装備	右側面後方・底面は計9箇所にフックを用意

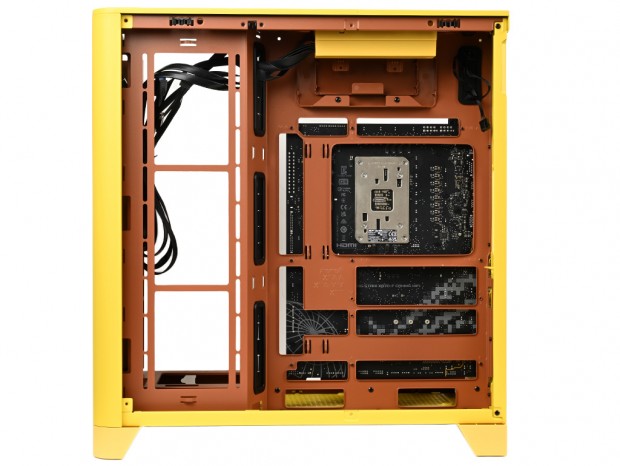

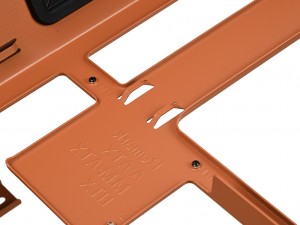

ATX規格マザーボードを搭載してみると、トレイにある複数のカットアウトは背面コネクタマザーボード用である事が分かる。場所によってケーブルを通す事は可能だが、基本はグロメット付きスルーホールを介して配線を行うスタイルだ

Thermaltake「View 390 Air」の付属品総点検

組み込みセッションを直前に、付属品をチェックしよう。View 390 Airでは多くの製品で使われているアクセサリBOXの類いはなく、ジッパー袋に全てが詰め込まれていた。中を確認すると、直に結束バンドや面ファスナーが収納され、さらに小袋にネジ類がひとまとめに詰め込まれている。なお全てを収納するジッパー袋は配線済みケーブルに、ワイヤーでくくりつけられた状態で出荷される。

そして付属品の内容を見ると、ネジ類は8種類と比較的多く、中にはモデル特有のサイズも確認できる。さらに近頃では珍しい「Buzzer」(スピーカー)も付属し、着脱機構の保守部品としてプラスチック製の「Side Plate Clip」が5つ同梱される。なおマニュアルは中とじの小冊子スタイルだった。

Stand-off #6-32 x 6.5mm(x5)	Screw #6-32 x 6mm(x6)

Screw #6-32 x 5mm(x10)	Screw #6-32 x 3.8mm(x2)

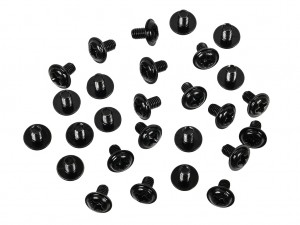

Screw M3 x 5mm(x23)	Screw T5 x 10mm(x8)

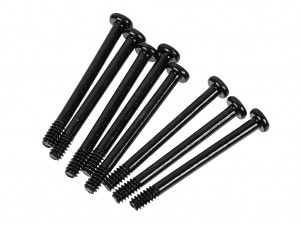

Screw #6-32 x 5mm(x3)	Screw #6-32 x 34mm(x8)

Zip Ties(x10)	Buzzer(x1)

Nut Setter(x1)	Side Plate Clip(x5)

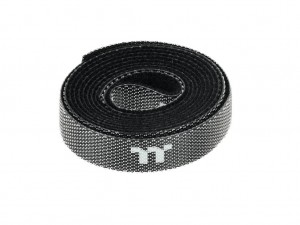

Velcro-1 meter(x1)	マニュアル
