Thermaltake「View 390 Air」内部構造チェック

曲面強化ガラスと右サイドパネルを外し、内部を確認していこう。View 390 Airはマザーボードトレイを境に左右を振り分けるデュアルチャンバー構造を採用。熱源を分離することで冷却効率を高められるほか、背面コネクタ対応マザーボードならケーブル処理も格段に容易になる。この構造を踏まえ、冷却性能やストレージ収容力など、より詳細にその特徴を見ていこう。

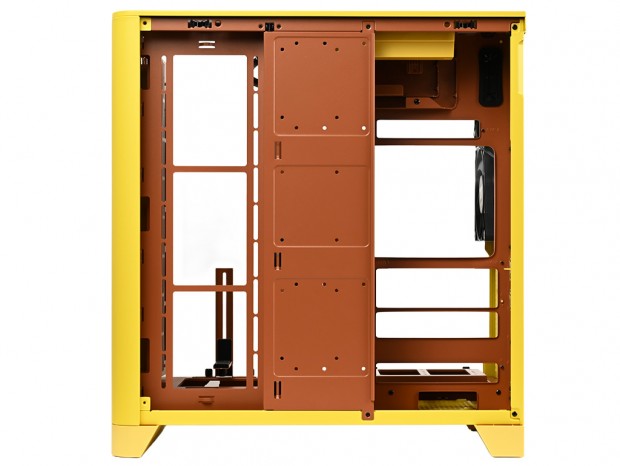

左側面開口部

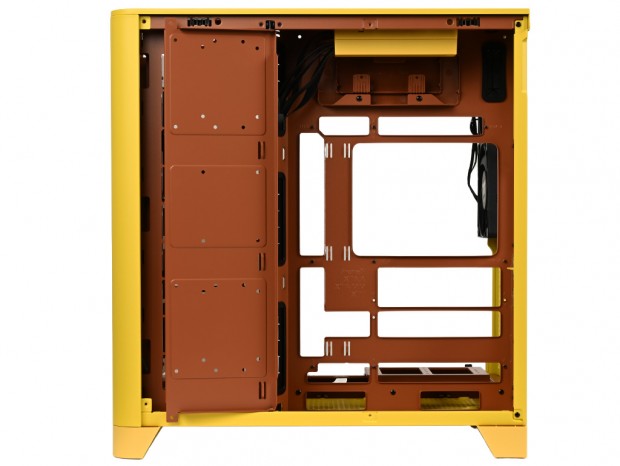

右側面開口部

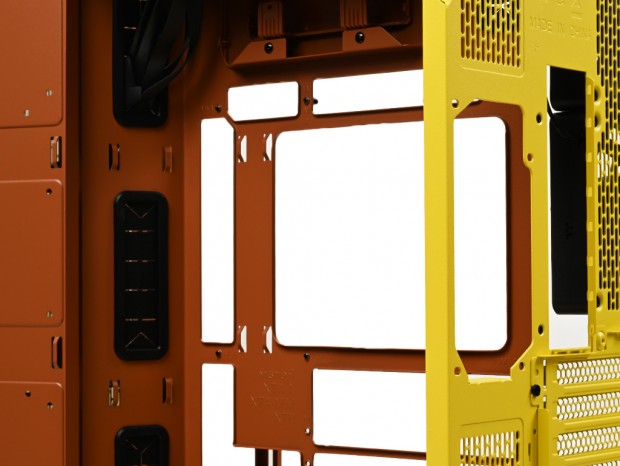

カットアウトだらけのマザーボードトレイ

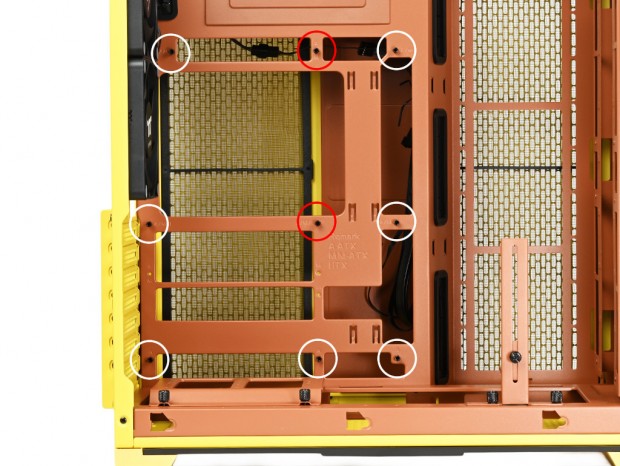

ブラウンに塗装されたマザーボードトレイには、あらかじめ合計9本のスタンドオフ（台座）が装着されている。そのうち中央の上段と中段にある2本は段差付きの「ショルダースタンドオフ」で、マザーボード搭載時の位置決めに役立つ。

またトレイには複数のカットアウトが設けられているが、その多くは背面コネクタマザーボード向けの開口部。ケーブルマネジメント用のスルーホールではない点には注意したい。

トレイ上部の開口部はLCDパネル増設に対応

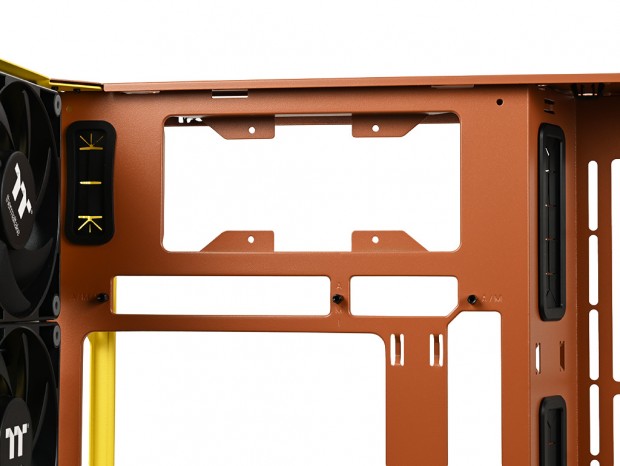

マザーボードトレイの上部には広く空きスペースが確保されている。このエリアには、オプションの6インチLCD「6.0” LCD Screen Kit」(型番：AC-079-OO1NAN-A1)または「3.9 inch LCD Screen Kit」(型番：AC-073-OO1NAN-A1)が増設できる。

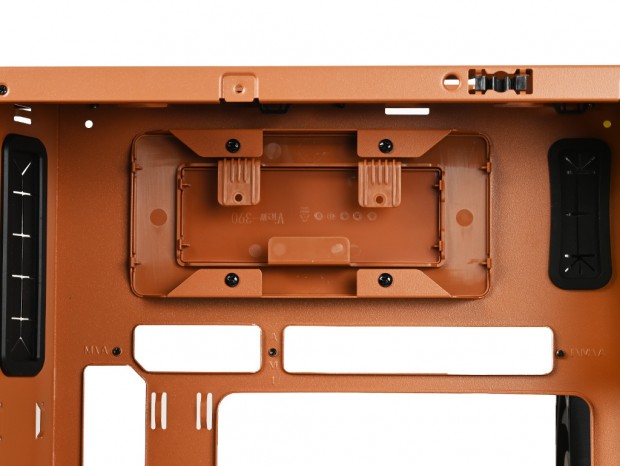

マザーボードトレイ背面(右側面)から見たLCDパネル増設用の開口部。出荷時はプラスチック製のフタがネジ留めされている

製品サイトやCOMPUTEXブースのレポートでも確認できる増設LCDは、「The Tower 250/300/600」シリーズに対応するオプションとして展開されている。管理ソフトウェア「TT RGB PLUS」による制御が可能で、システム情報や任意の画像を表示できる。現時点で国内市場に流通しているのは3.9インチモデルのみだが、株式会社アスクによれば6インチモデルの取り扱いも予定されているという。

プラスチック製のフタは全開放状態で6インチ、ベゼルを残した状態で3.9インチLCDパネルが搭載可能。なお後者の市場想定売価は税込17,980円前後

電源ユニット搭載スペース

電源ユニットは、マザーボードトレイ背面の中段後方にマウントスペースを備えている。ちなみにデュアルチャンバー構造のPCケースでは一般的な配置であり、View 390 Airだけの特別な仕様というわけではない。

電源ユニットはATX規格に対応し、奥行きは2.5インチSSDを搭載した場合で最大200mm、非搭載時には最大260mmまでサポートされる。なお、2.5インチSSDと電源ユニットの関係については、後ほど改めて解説する。

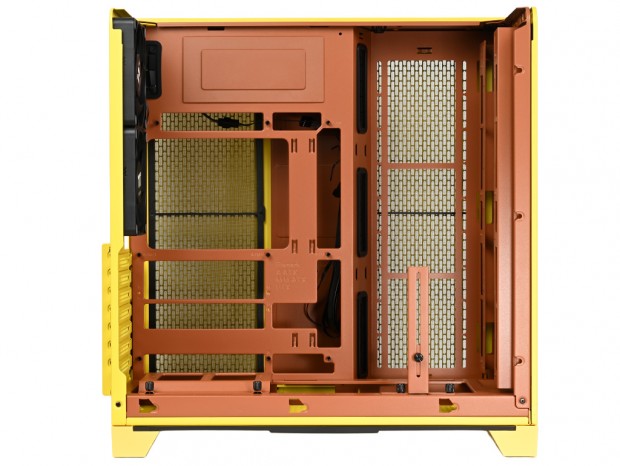

電源ユニットはデュアルチャンバーの右エリア中段部分に縦置きでマウントする

標準装備品の「GPUホルダー」

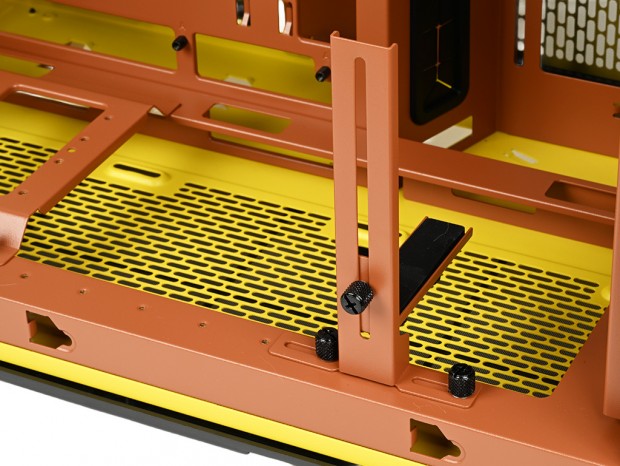

長さ最大420mmまでのグラフィックスカードが搭載できるPCケースとあって、当然のように標準で搭載されているのが「GPUホルダー」。長尺・重量級グラフィックスカードの歪みや垂れ下がりを防止する装備品は、マザーボードトレイ等と同じブラウンに塗装されている。

フレームには8つのネジ穴があり、幅約190mmの間でポジションの変更ができる

構造はシンプルで、L字型のホルダーを2本のハンドスクリューでシャーシフレームに固定する方式。支えとなるステイ部分は上下約115mmの範囲で調整可能で、グラフィックスカードやVGAクーラーカバーに触れる箇所にはラバーが取り付けられている。重要な役割を担うだけに存在感はあるが、フレームと同色で仕上げられているため、効果的に一体感が演出されている。

VGAカバーを下支えするステイは着脱が可能で、支柱に付け替えることでショートとロングの2タイプで運用が可能。VGAカバー形状またはVGAファンの位置により調節ができる
