曲面強化ガラス製トップ&左サイド一体型パネル

両サイドパネルをチェックしてみよう。とはいえ、左サイドパネルはトップパネル一体型にして、View 390 Air最大の特徴である、曲面強化ガラスが採用されている。

シャーシは、トップ後方のハンドスクリュー2本と、左サイド下部後方のハンドスクリュー1本で固定。加えて、2本のボールスナップ（ファスナー）と、トップ・左サイド前方・下部に設けられた合計9個の円形突起による“引っ掛け”構造で、がっちりと固定されていた。

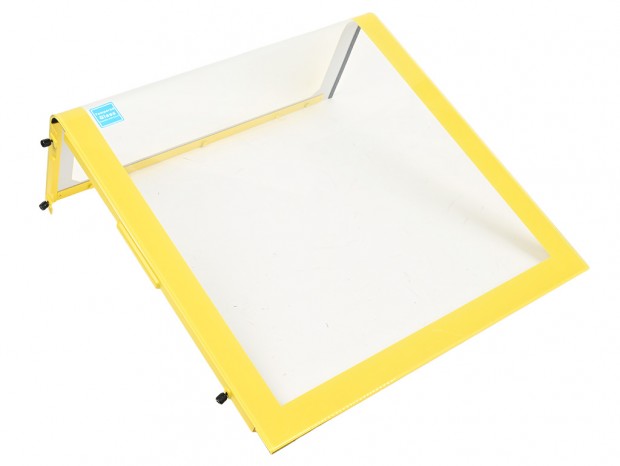

シャーシより取り外した曲面強化ガラス製トップ&左サイド一体型パネル

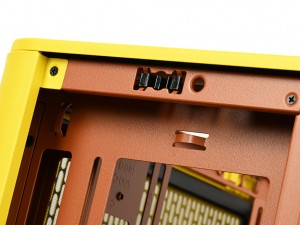

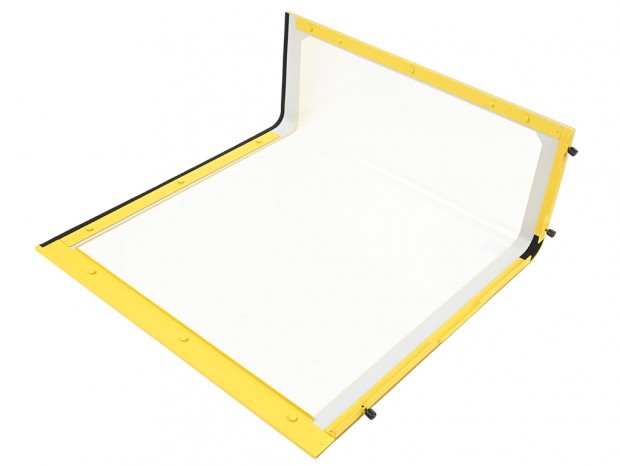

裏面から眺めるとシャーシへのロック機構(ボールスナップ/円形突起)の様子が確認できる

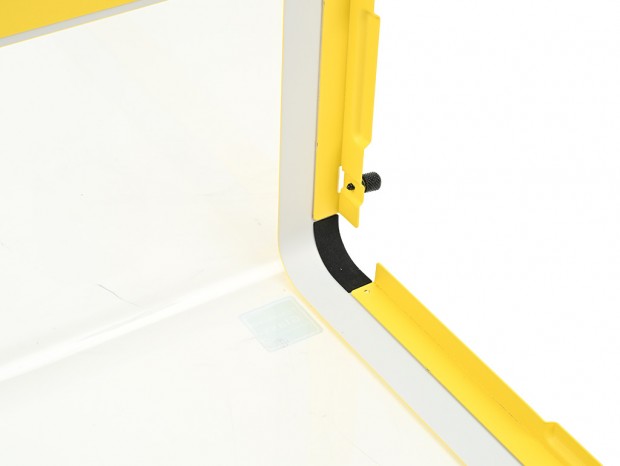

アールを描く強化ガラス部。縁にはスチール製プレートが装着されているが、曲面部分では一旦途切れている。なおガラスサイズは実測で高さ約640mm(トップ+左側面)、幅約470mmだった

通気孔を備えた右サイドパネル

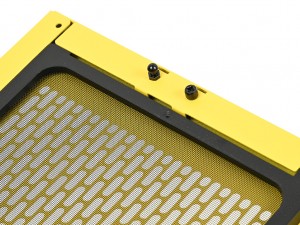

右サイドパネルはスチール製で、シャーシには下部を引っ掛け、上部は2本のボールスナップによるツールフリー機構が採用されている。パネル面積を計測すると、幅は約430mm、高さは約460mmで、左右は広く通気孔になっている。

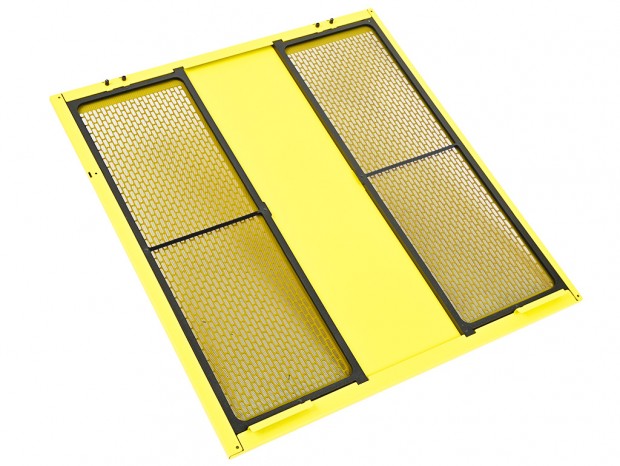

通気孔のスリットは左右対称で、幅約125mm、高さ約395mm。ここには内側から合計6個の円形マグネットで固定されたダストフィルターが装着され、防塵対策が施されている。

正式名称はないが、いわゆるボールスナップタイプのツールフリー固定機構。容易な着脱と確実なロックから多くのPCケースに採用されている

内部構造が分かるリアパネルレイアウト

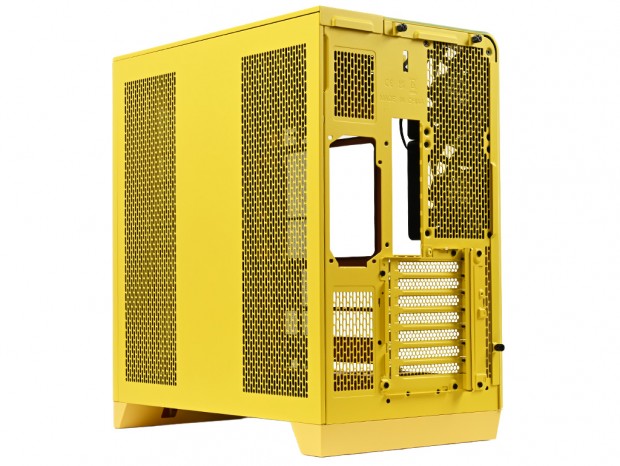

背面にまわり、リアパネルの様子をチェックする。すでに一般的なミドルタワーPCケースとは異なる設計であることは理解しているが、内部構造を示すリアパネルのレイアウトを見ると、その特徴がより鮮明に浮かび上がってくる。

詳細に見てくと、上段右手の縦列には冷却ファン増設用の通気孔があり、中段に差し掛かる左手の開口部はマザーボードのバックパネル用カットアウト。中段左の大きな開口部は電源ユニットの搭載スペースで、下段右寄りには拡張スロット金具で占有されている。なお中段にマウントされる電源ユニット搭載エリアの上下には、スリットタイプの通気孔を設け、空きスペースも有効に活用されている事が分かる。

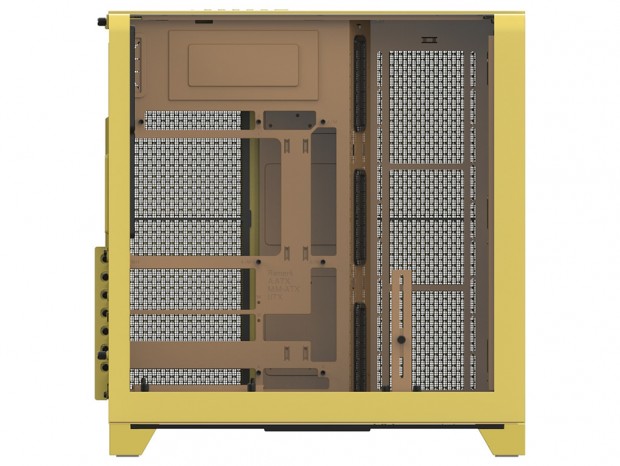

このように、内部はマザーボードトレイを境に、背面から見てマザーボードおよびグラフィックスカードが右エリア、電源ユニットが左エリアに振り分けられ、デュアルチャンバーレイアウトである事が確認できる。

ボトム面とその半分以上を占める通気孔

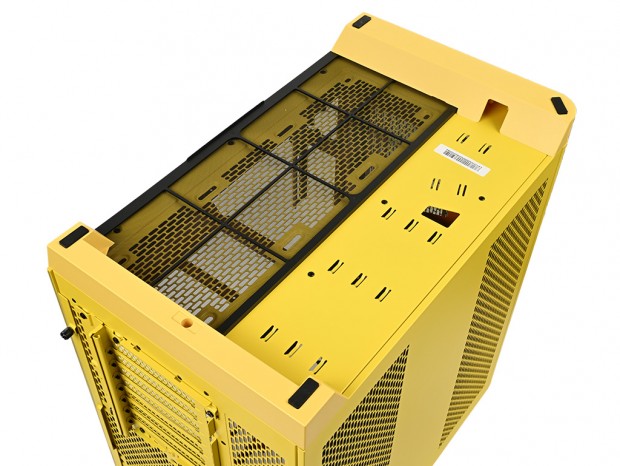

本体を逆さまの状態にして、ボトム面を見る。真っ先に目が行くのは、大判のダストフィルターだろう。実にボトム面の半分以上の面積をカバーし、スリットタイプの通気孔をホコリから守ってくれる。左サイド側へのスライド着脱式を採用し、付着したホコリの除去を簡単に行う事ができる。

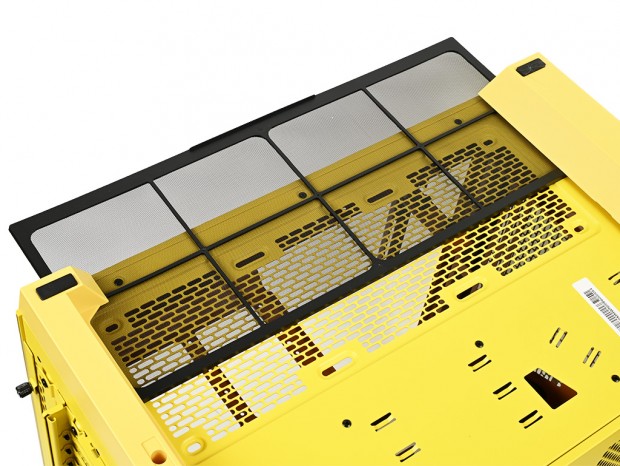

ダストフィルターは実測で幅約170mm、長さ約420mm。着脱は前後引き抜きではなく、左側面へのスライド着脱式を採用した

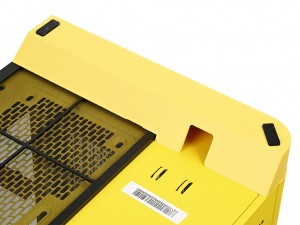

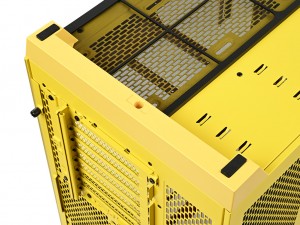

また、ボトム面の前後には、本体を支えるボディ同色のプラスチック製台座を装着。四隅には滑り止めゴム(25×10mm)が取り付けられている。なお、台座の高さは実測で約35mmあり、設置面とボトム面の間に空間を確保することで、増設ファンの吸排気効率を高めている。
