CORSAIR「FRAME 5000D RS」を使って実際に組み込んでみる

最終セッションでは、FRAME 5000D RSをベースに、構成パーツを実際に組み込んでみる。ここまで内外装を見てきたが、かなり凝った設計である事が分かった。ここからは各パーツごとに組み込み作業にまつわる注意点や気が付いたこと、搭載後の周辺クリアランスを詳細にみていく。

マザーボードを搭載してみる

まずはマザーボードを組み込んでみたい。マザーボードにはATX規格でAMD Socket AM5のASUS「ROG STRIX X870-F GAMING WIFI」(縦305mm/幅244mm)を用意した。

「ペグボードマザーボードトレイ」には予めスタンドオフが搭載されており、ここに付属の「マザーボード/HDD用ネジ 6-32 UNC;6mm」9本でネジ留めを行う。ちなみにマザーボードトレイは背面4本のネジで固定されており、取り外しができる。

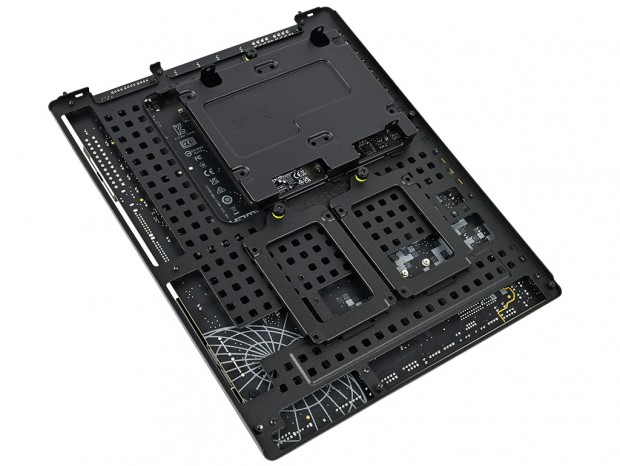

取り外した「ペグボードマザーボードトレイ」にマザーボードを固定。作業は楽だが、開口部自体が広いPCケースだけに、トレイを固定したまま作業してもなんら問題はない

せっかくなので、マザーボードトレイを外した状態でマザーボードの固定を試みたが、右手の「サイドマザーボードケーブルカバー」がぶつかり、スムーズに作業ができなかった。オンラインガイド(マニュアル相当)にもE-ATX規格の大型マザーボードの場合、これを取り外すよう記載されているが、ATX規格の場合でも取付けの際は一旦取り外した方がいい。

マザーボード搭載後の周辺クリアランスは、実測でトップパネルまでが約70mm、PSUカバーまでが約20mm、右手フロント(140mmファンの内側)までが約225mmだった

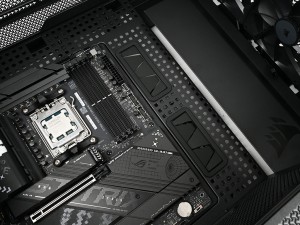

ちなみに「サイドマザーボードケーブルカバー」を取り外した状態を確認してみよう。ATX 24pinコネクタ近辺の間口を大きく確保したスチール製のカバーは、後方から1本のネジで固定されている。この付近から取り回すUSB 3.0コネクタやUSB 3.2 Gen 2 Type-Cコネクタも、このカバーの存在により露出を最小限に抑えることができる。

カバーには「GPU 垂れ防止スタビライゼーションアーム」も装備されている

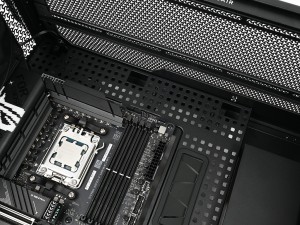

なおマザーボードの上方向にも「上部マザーボードケーブルカバー」が装着されている。接続したケーブルを極力隠す目的は同じで、CPU補助電源コネクタやCPUクーラー(またはポンプ/ラジエーターなど)の冷却ファン用コネクタなども、このカバーの恩恵を受ける対象になる。これらを実際に接続するには、作業が完全に終わるまで取り外しておくことにした。

マザーボードとの距離が近いため、固いケーブルを取り回す際は無理にテンションが掛からないよう余裕をもって配線しよう。なおマザーボードトレイには後方からネジ1本で固定されていた

CPUクーラー有効スペースとメンテナンスホール

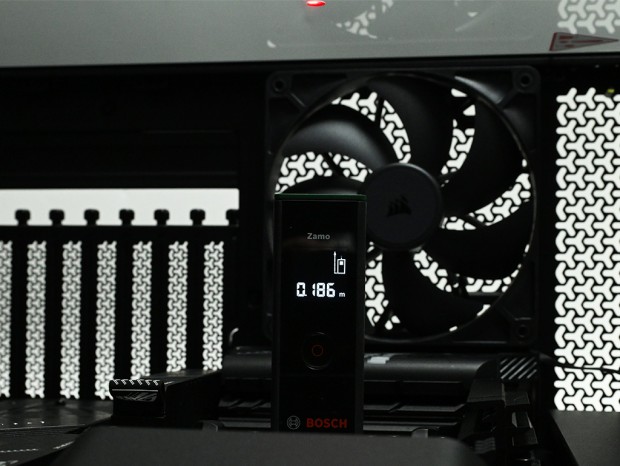

マザーボードを搭載したところで、CPUクーラーの有効スペースを計測する。いつものようにCPUの上にレーザー距離計を設置し、強化ガラス製左サイドパネルの内側にマーカーを貼り付けた。

CPUクーラーの有効スペースは高さ175mmだが、デジタル表示では186mmを示している。誤差の範囲としてはかなり余裕があるものの、もちろんマイナスよりは良い。ただし、あくまでサポートされるのは175mmまでのため、CPUクーラーを選ぶ際は無理のないサイズを選択したい。

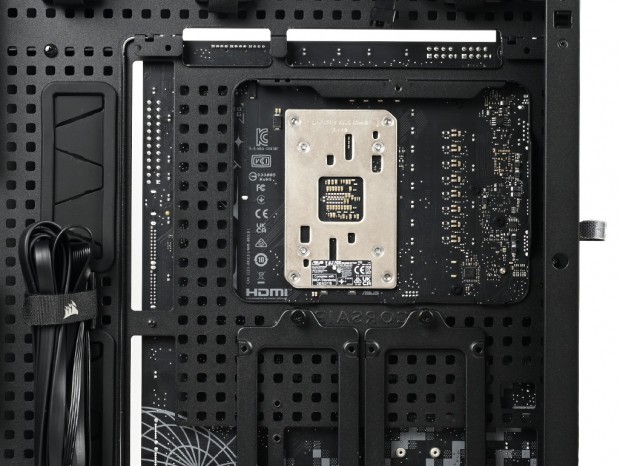

次にマザーボード背面より、CPUクーラーメンテナンスホールの様子をチェックしてみよう。結果は実測で幅約170mm、高さ約125mm(最大部)だった。カット面積は決して広くはない部類だが、Socekt AM5マザーボード備え付けのバックプレートも露出できており、実用には問題がないだろう。

コンビネーションドライブプレートを一度取り外した状態で計測を行った
