「RapidRoute 2.0」ケーブルマネジメント機構

「RapidRoute 2.0」ケーブルマネジメント機構は、モジュラー式「ペグボードマザーボードトレイ」を軸とした、CORSAIRの新たな試み。今後は採用モデルが増えて行く可能性がある。

FRAME 5000D RSには、出荷時よりマザーボードトレイ上部に3つ、マザーボードの右端に合わせた縦に2つ、合計5つの着脱式「ラチェット式ケーブルマウント」が装備されている。これは、プラスチック製のベースを任意のペグボードの穴に挿し込み、中央のピンを押し込むことで脚が広がり固定される仕組み。つまり簡単に着脱できるファスナーの採用により、ペグボードの穴があれば必要な箇所に移動・設置ができる。

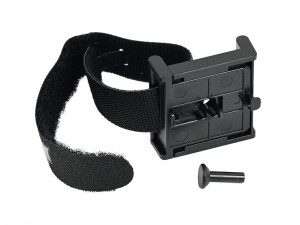

着脱式「ラチェット式ケーブルマウント」

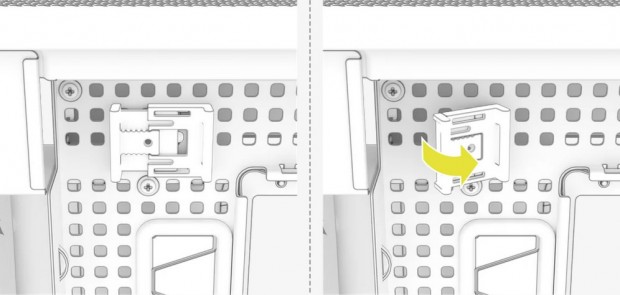

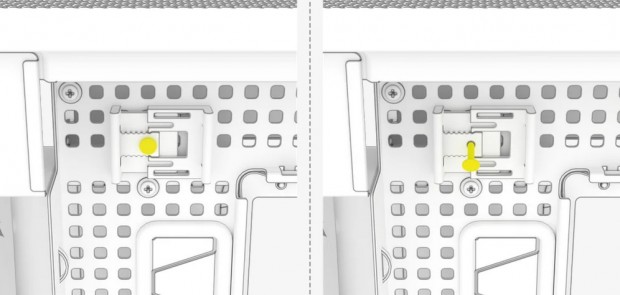

着脱式「ラチェット式ケーブルマウント」の固定手順

他にもグロメット付きスルーホールをはじめ、結束バンド固定用フックやリア左縦列にも3箇所に面ファスナーを備えている。

マザーボードの右側縦列のコネクタ類をフォローする、2つのグロメット付きスルーホール。これに重なるように2つのラチェット式ケーブルマウントが固定されている。もちろん任意のポジションへ移動が可能

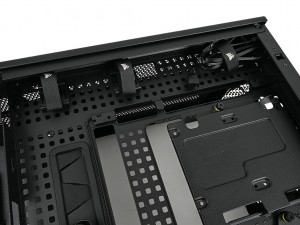

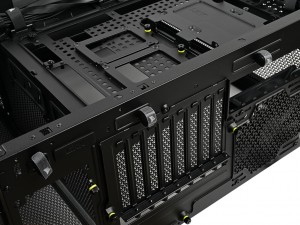

3つのラチェット式ケーブルマウントが装備されるマザーボード上部。ATX補助電源ケーブルに向くスルーホールも装備	リアパネル左縦列にも面ファスナーを装備

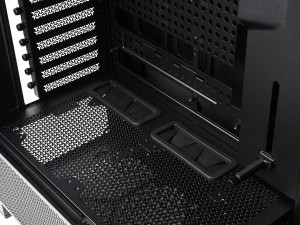

PSUカバーにはグロメット付きスルーホールを2口装備	サイドケーブルカバー裏面にも2本の面ファスナーを装備

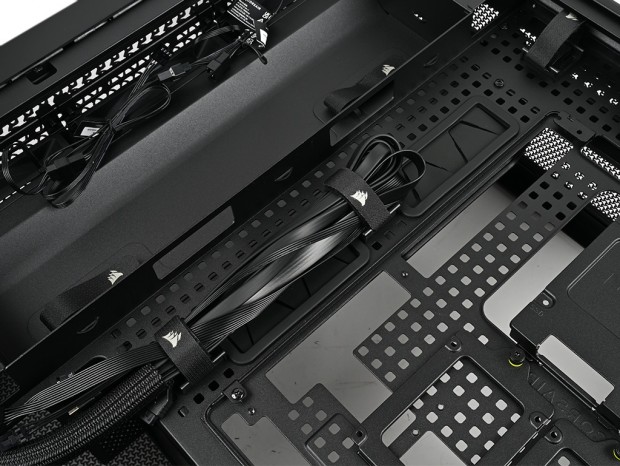

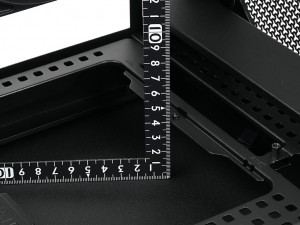

裏配線スペースは公称で42mmとされる

CORSAIR「FRAME 5000D RS」の付属品総点検

組み込みに必要なパーツやネジ類は、幅159.5mm、奥行き529mm、高さ43mm(全て±3.0mm)のアクセサリBOXに収納されている。フタを開くと茶箱があり、中には紙製の袋に個包装されたネジ類が詰め込まれている。他に、サイドファン用のブラケットや、クォーターメッシュサイドパネル内側の交換用インサート、GPU アンチサグ アーム ミニマウントもこの中に収められていた。

アクセサリBOXは、カットされた2つの緩衝材に挟まる格好で収納されている

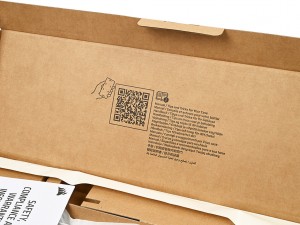

なおマニュアルは付属しておらず、オンラインの詳細ガイドを閲覧するスタイル。印刷物とは異なり、必要に応じてアップデートができるため、メーカーとユーザー(ときに代理店)両者にメリットとなるだろう。スマートフォン片手に組み込みを行うスタイルは、自作PC業界でも主流になりつつある。

アクセサリBOX(小)	サイドファン用ブラケット

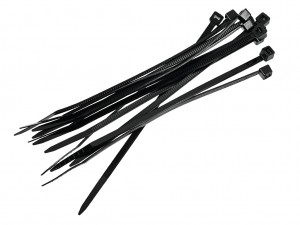

前面 I/O アダプター	ファスナータイ(x12)

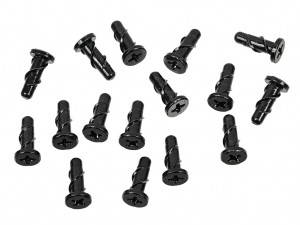

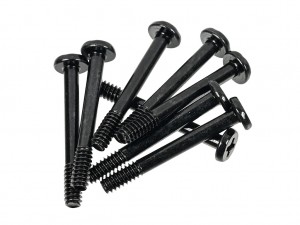

クイックターン™ ファン ネジ(x16)	長型ファンネジ 6-32 UNC(x8)

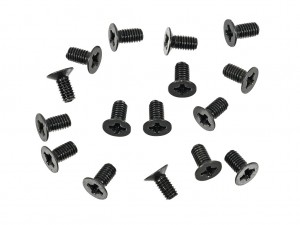

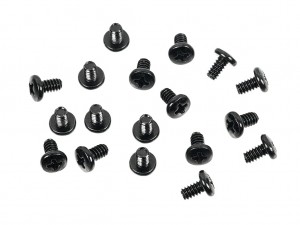

マザーボード/HDD用ネジ 6-32 UNC;6mm(x18)	SSD用ネジ M3x0.5;5mm(x16)

予備マザーボードスタンドオフ(x1)	垂直取り付け用スタンドオフ(x2)

GPU アンチサグ アーム ミニマウント(x1)	垂れ防止アーム用ゴムスペーサー(x1)

片面固形インサート(x1)	フィルター付きサイドインサート(x1)

CORSAIR サイドケーブルカバー ステッカー(x1)	逆接続用マグネットストリップ
