ドライブベイレイアウト（1）：マザーボードトレイ裏

• 搭載可能数：3.5インチx2台または2.5インチx4台

PCケースにおいて、冷却ファンレイアウトと同レベルで注目されるのがストレージの収納力。Meshify 3 XLでは2箇所にスペースが割かれていた。メインとなるのはマザーボードトレイ背面、CPUクーラーメンテナンスホール下のエリア。ここには出荷時より2台分の「ストレージブラケット」が装備されている。

下部はYの字でシャーシ側の突起に引っ掛け、上部はネジ留め。これを左右一対でストレージを固定できる。内訳は2.5インチSSDなら2台、3.5インチHDDなら1台が搭載可能。これが2組なので、最大搭載可能数は2.5インチSSDで4台、3.5インチHDDは2台という計算になる。

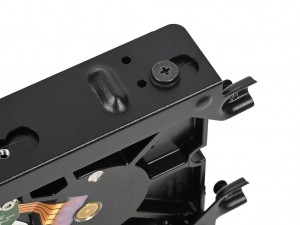

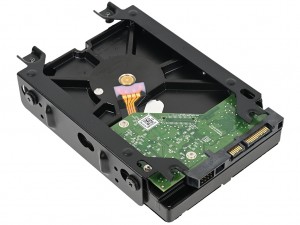

3.5インチHDDは側面より「3.5″ Drive Screw」と「Hard Drive Damper」でネジ留めを行う

3.5インチHDDを2台並べて搭載したところ。なおコネクタはケーブルの配線を考慮して下向きに設置する

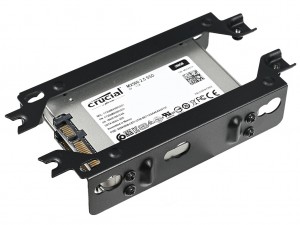

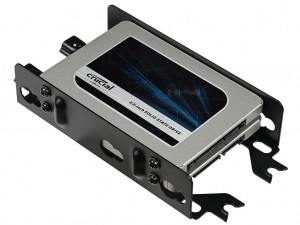

2.5インチSSDは左右から「Mounting Screw(M3)」でネジ留め。上下2段で最大2台が固定できる

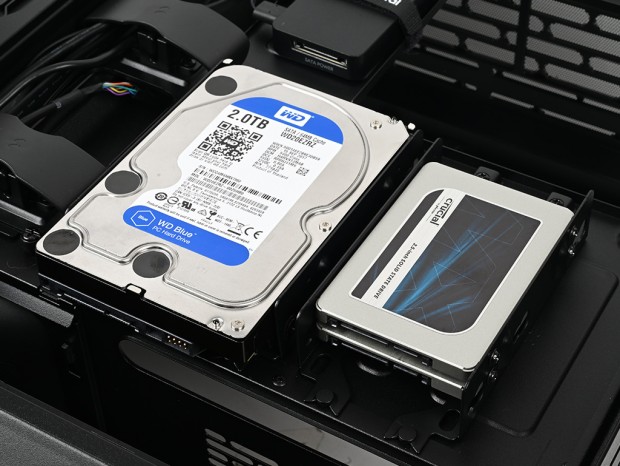

3.5インチHDDと2.5インチSSDx2台を並べて搭載することもできる

ドライブベイレイアウト（2）：ボトム面

• 搭載可能数：2.5インチx1台

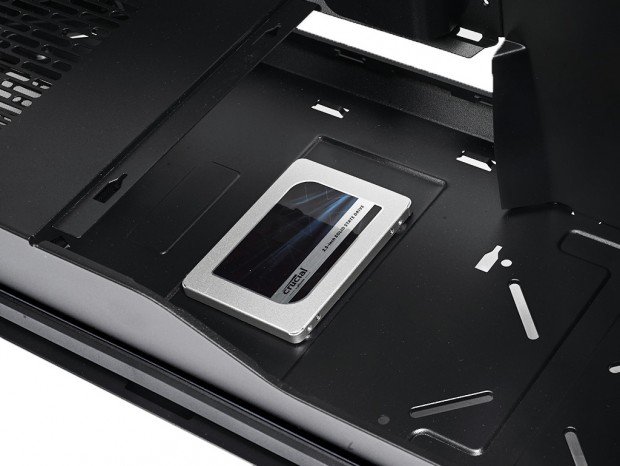

空きスペースを有効活用しようという試みだろう。奥行きの長いMeshify 3 XLはボトム面が広く、電源ユニットの居住スペースも十分だ。この一部を”お裾分け”している格好になるのが、ボトム面の2.5インチSSD搭載スペース。PSUシュラウド内部の前方寄りにはボトム面に4つのネジ穴があり、2.5インチSSDをベタ置きで固定できる。

一見すると、電源ユニットと同じスペースを共有しているようにも見えるが、実際には電源ユニットの有効スペース(最大230mm)は、増設した2.5インチSSDの端までの距離を指している。つまり、電源ユニット用の搭載スペースをしっかり確保したうえで、その先の延長部分がストレージ増設エリアに割り当てられている。

ブリッジレスで全7段の拡張スロット

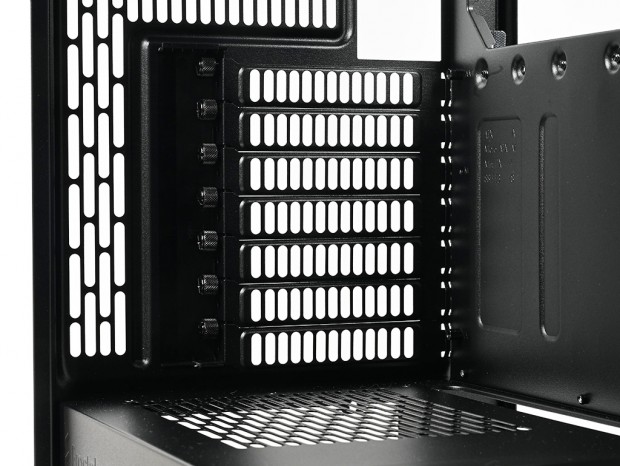

拡張スロットはミドルタワーPCケースの標準的な全7段仕様。独立した拡張スロット金具はハンドスクリューで固定されている。また金具のほとんどの面積が通気孔仕様で、エアフロー重視型のPCケースであるMeshify 3 XLのコンセプトが表れている。

なお拡張スロットには、外部にはプラスチック製のリアカバーを装備。拡張スロット金具は筐体の外側でネジ留めを行うため、ハンドスクリュー部分をリアカバーが隠す役割を果たしてくれる。

ハンドスクリューで固定された拡張スロット金具のネジ部を覆う、プラスチック製のリアカバー。上下部分にツメがあり、シャーシにはツールフリーで着脱ができる仕組み

ボトム後方の電源ユニット搭載スペース

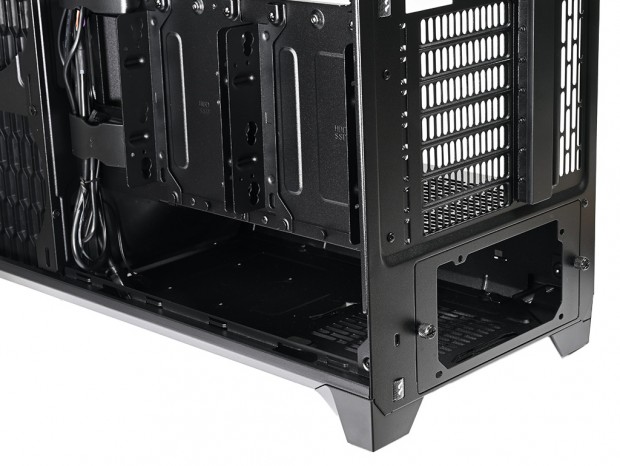

電源ユニットはPSUシュラウド内、ボトム面後方に搭載エリアがある。有効スペースは公称最大230mmで、長尺タイプでハイエンド志向の電源ユニットも搭載できる。

リアパネルの開口部外周には、ハンドスクリュー2本で固定された枠を装備し、電源ユニットを後方からネジ留めを行う。特にモジュラー式電源ユニットの場合、後方からのスライド挿入はケーブルの増設がしやすいメリットがある。

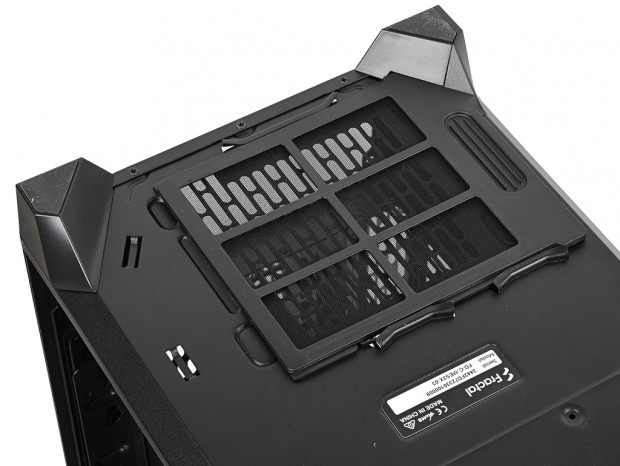

もう一度後方底面のダストフィルター(幅約162mm、奥行き約140mm)をチェック。大型PCケースとしては通気孔がやや控え目にも見える
