冷却ファンレイアウト（1）：トップファン

• 冷却ファン：120mm x3基または140mm x2基
• ラジエーター：120 / 140 / 240 / 280 / 360mmサイズ

ここからはC6 Curve Airの冷却性能を解説していく。冷却ファンおよびラジエーターが最大限設置できる唯一のスペースがトップパネルだ。フロントは強化ガラスで、右側面にも増設スペースはない。一方のトップパネル部には、120mmファンが3基、または140mmファンが2基増設可能。ラジエーターは120 / 140 / 240 / 280 / 360mmの各サイズに対応している。

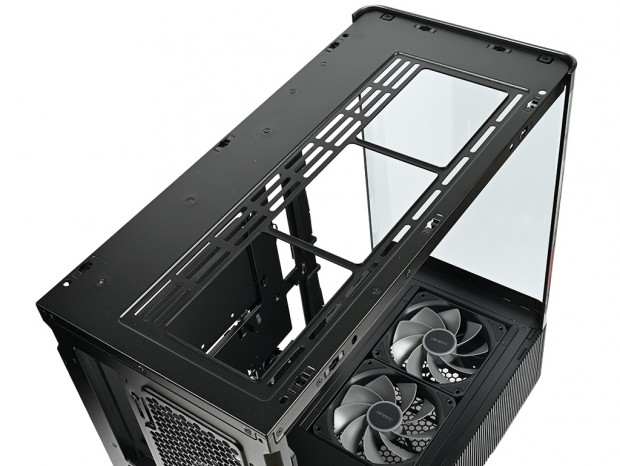

トップパネルを見ると、複数のネジ穴（スリットタイプ）が確認できる

冷却ファンレイアウト（2）：リアファン

• 冷却ファン：120 / 140mm x1基（140mm PWMファン標準）
• ラジエーター：120mmサイズ

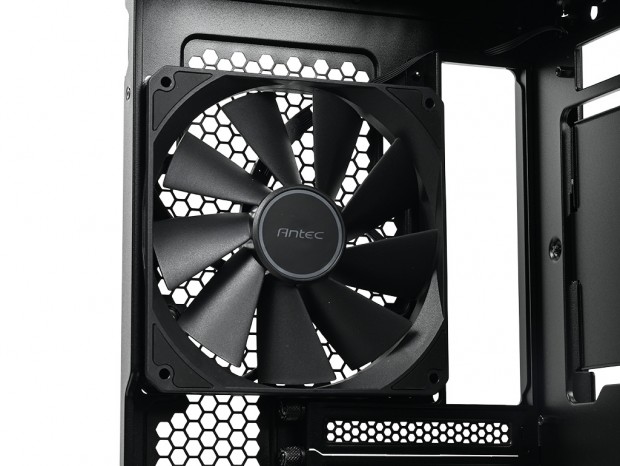

背面上部には140mm PWMファンを標準装備する。一般的な120mmファンより大口径なため、より低回転で風量を確保しやすく、静音性と冷却性能の両立が期待できる。CPUクーラー周辺の熱を効率良く後方へ排出する重要なポジションだ。また120mmファンへの換装にも対応。さらに120mmサイズラジエーターを採用するオールインワン型水冷ユニットも搭載できる。

冷却ファンレイアウト（3）：PSUシュラウドファン

• 冷却ファン：120mm x2基（120mmリバースPWMファンx2基標準）

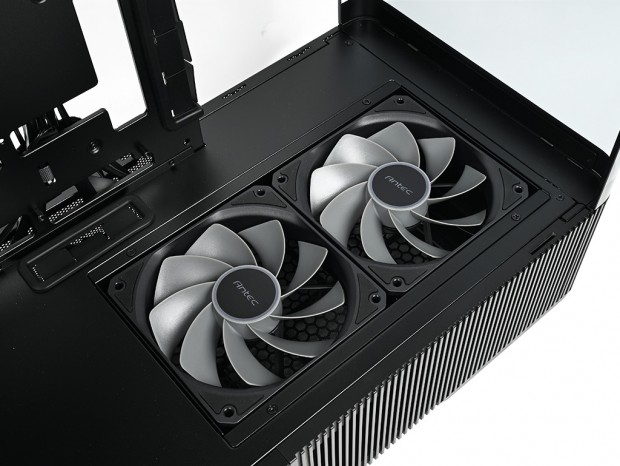

PSUシュラウドの前方付近には、出荷時より120mmリバースPWMファンを2基搭載する。一般的なピラーレスデザインPCケースで多く見られるサイドファンを持たないC6 Curve Airにとって、このエリアは外気を取り込む重要な吸気経路のひとつだ。

また本製品はSIDE-MOUNTED PSU CHAMBERを採用しており、電源ユニットのマウント方向を90°変更可能。PSUシュラウド内部の前方スペースを効率良く活用し、標準搭載ファンのエアフローを妨げない構造としている。

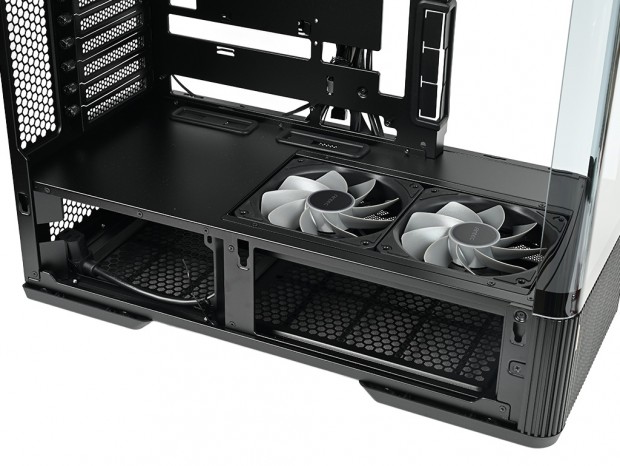

サイドパネルを開放状態にすることで、SIDE-MOUNTED PSU CHAMBERの設計思想を垣間見ることができる

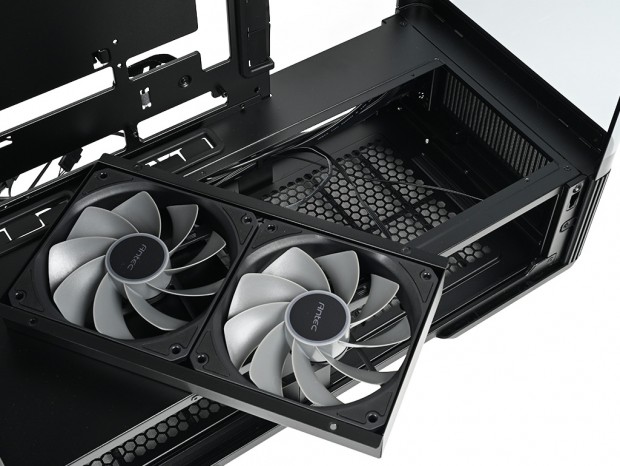

冷却ファン固定用の枠は4本のネジで固定。120mmリバースPWMファン自体は内部から4本のテーパーネジで固定されていた

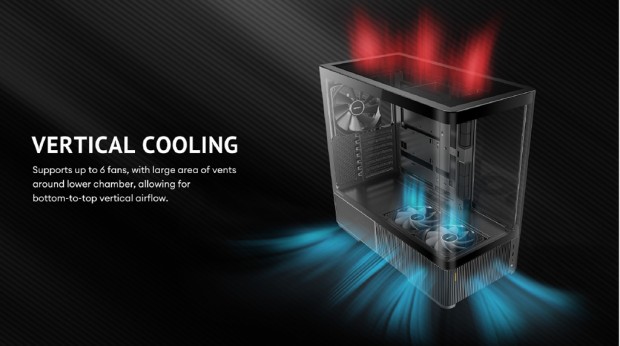

Antecが提唱するC6 Curve Airのエアフローレイアウト「VERTICAL COOLING」。ボトムからトップへ抜ける垂直エアフローが冷却機構の軸になっていることが分かる
