Antec「P7S」内部構造チェック

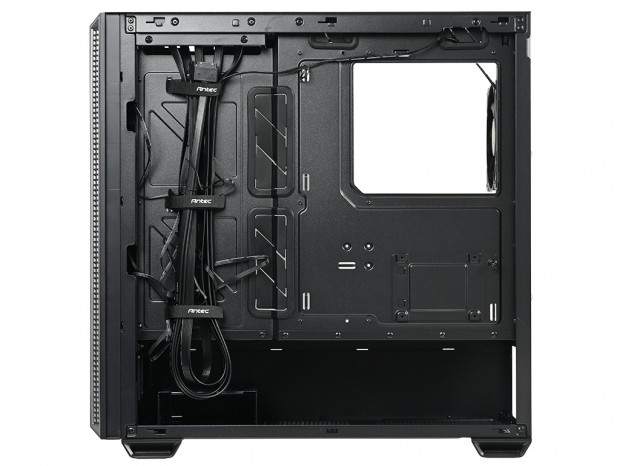

ここからは両サイドパネルを外し、左右開放状態でP7Sの内部構造を詳しく見ていこう。

遮音パネルや防音材による静音対策を施したPCケースだが、内部設計は比較的おとなしく、オーソドックスなレイアウトが採用されている。このあたりは市場想定売価が税込11,480円という価格帯らしい割り切りともいえるだろう。

一方で、計4基の冷却ファンを標準装備している点は大きなトピックだ。静音性を意識した外装と、実用面を押さえた装備内容を両立しているところこそ、P7Sのコンセプトを象徴するポイントといえる。

マザーボードトレイ

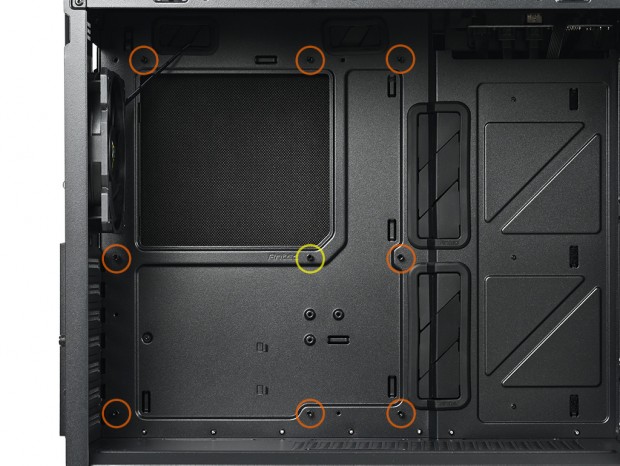

左側面からマザーボードトレイを観察してみよう。トレイ面には、出荷時より合計9本のスタンドオフが装着されている。中央の1本は肩付きスタンドオフ（shoulder standoff）で、マザーボード搭載時の位置決めをサポートする構造だ。

この肩付きスタンドオフにもネジ穴が設けられており、残る8本と同様にネジ固定へ対応する。なお、P7Sは背面コネクタマザーボードには対応していない。

PSUシュラウド（ボトムカバー）

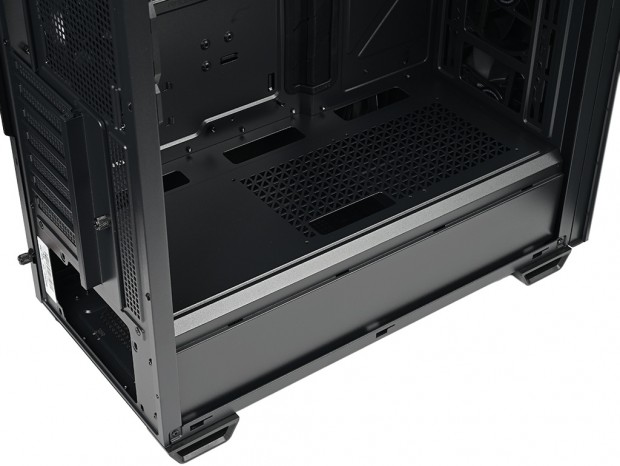

PCケース下部にはPSUシュラウド（ボトムカバー）が用意されている。天板前方には通気孔が設けられ、各所にはケーブル配線向けのスルーホールも確認できた。一方で、近頃のPCケースでは定番になりつつあるフロント側の大型カットアウトは採用されておらず、密閉状態はもはや珍しい部類だろう。

なお、PSUシュラウド内部の高さは実測で約100mm。内部スペースは前方がストレージ搭載エリア、後方が電源ユニット搭載エリアとして区分けされている。

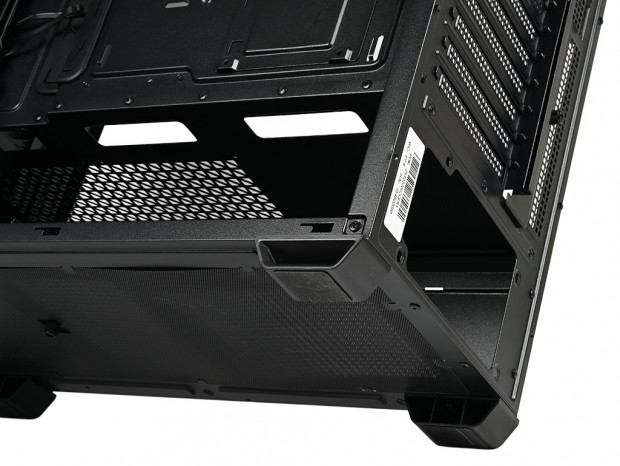

電源ユニット搭載スペース

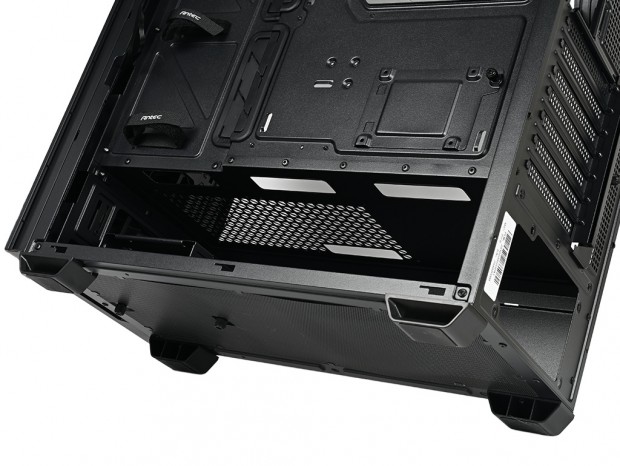

電源ユニットはPSUシュラウド内部の後方にマウントする、オーソドックスなスタイルが採用されている。有効スペースはケーブル装着時で奥行き270mmまで。このモデルに関しては、電源ユニット選びで注意するポイントは見当たらない。ハイエンドクラスの電源ユニットも、問題なく搭載できるはずだ。
