エルミタ的速攻撮って出しレビュー Vol.1661

これで全てが分かる。Antec「P7S」徹底解説

ドライブベイレイアウト（1）：2.5インチ専用ブラケット

搭載可能数：2.5インチ x1台

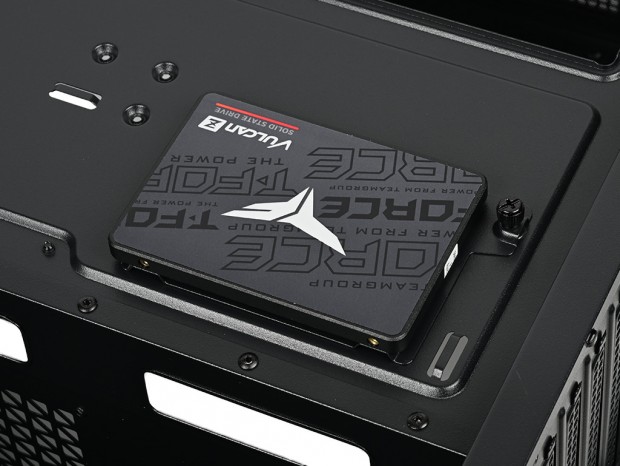

続いて、P7Sのストレージ搭載構成を見ていこう。ストレージ搭載スペースは2箇所用意されており、ひとつ目はマザーボードトレイ背面、CPUクーラーメンテナンスホール下だ。ここには2.5インチSSD専用ブラケットが備えられている。

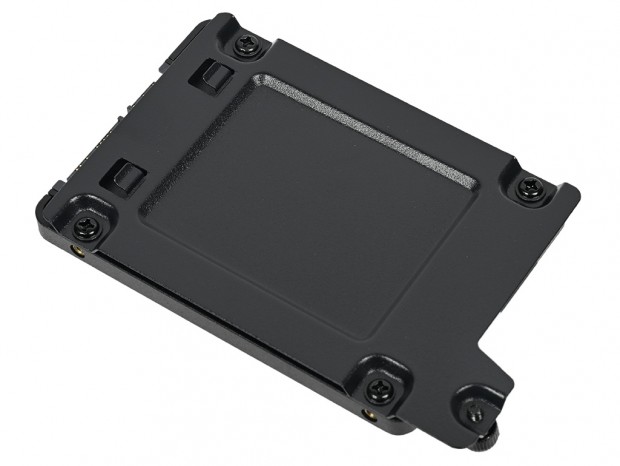

ブラケットは片側2箇所のツメで引っ掛け、1本のハンドスクリューで固定するシンプルな構造を採用。搭載時はブラケットを取り外した状態で2.5インチSSDを載せ、底面側から4本の「ワッシャー付きミリネジ」で固定する。SSDのコネクタ面はハンドスクリューと反対方向へ向け、そのまま元の位置へ戻せば搭載完了だ。構造がシンプルなだけに、作業自体の難易度も低く、手軽に導入ができる。

ドライブベイレイアウト（2）：PSUシュラウド内ドライブベイユニット

搭載可能数：2.5インチ x1台 / 3.5インチHDD x2台

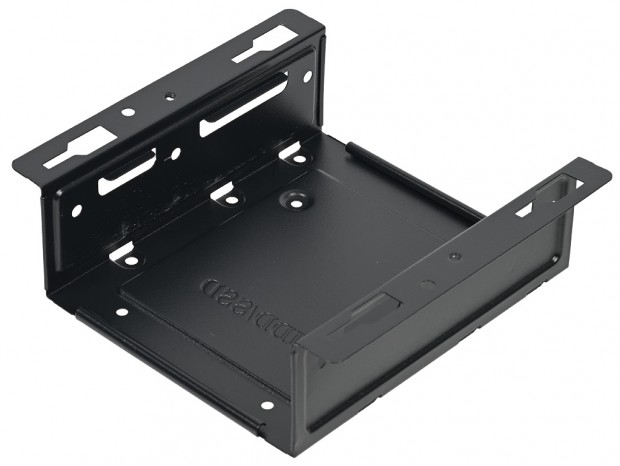

2つ目は、PSUシュラウド内部前方エリアへ設置されたドライブベイユニットだ。スチール製ユニットは底面2本のハンドスクリューで固定されており、ここには2.5インチSSDと3.5インチHDDを各1台、または3.5インチHDDを2台搭載できる。

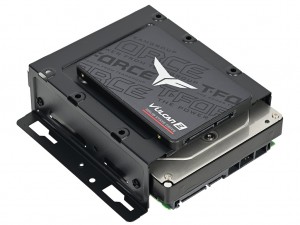

搭載方法は、まずドライブベイユニット天板へ2.5インチSSDを底面4箇所からネジ固定。続いてユニット内部へ3.5インチHDDを挿入し、両側面から「3.5インチHDD固定用インチネジ」で固定する。なお、3.5インチHDDを2台構成にする場合は、天板側に3.5インチHDDを底面からネジ留めすることで対応できる。

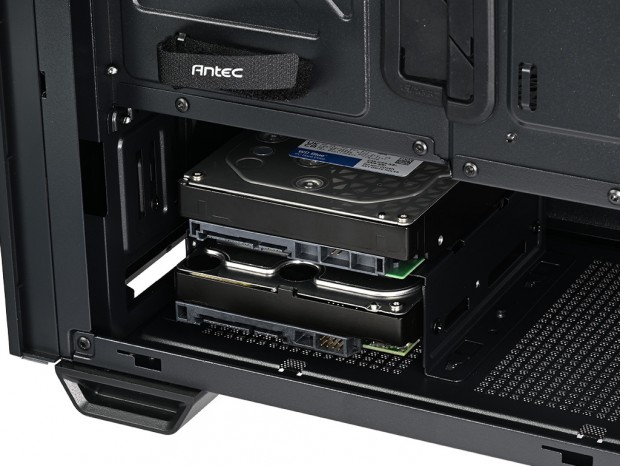

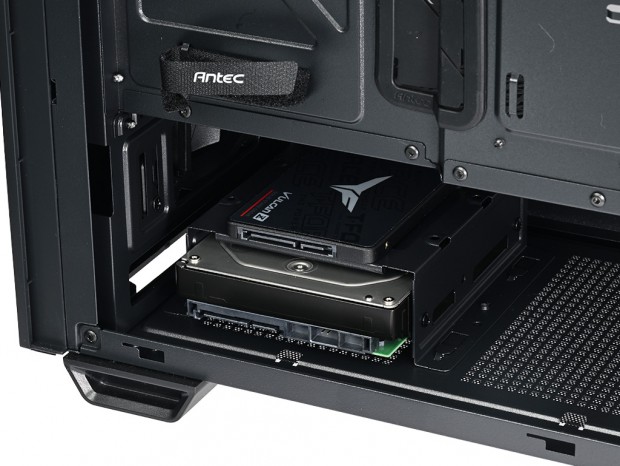

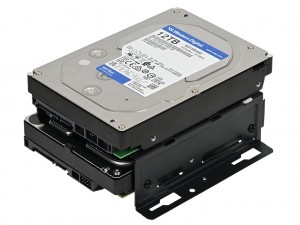

2.5インチSSD + 3.5インチHDDの搭載パターン	3.5インチHDD x2台の搭載パターン

全7段の拡張スロット

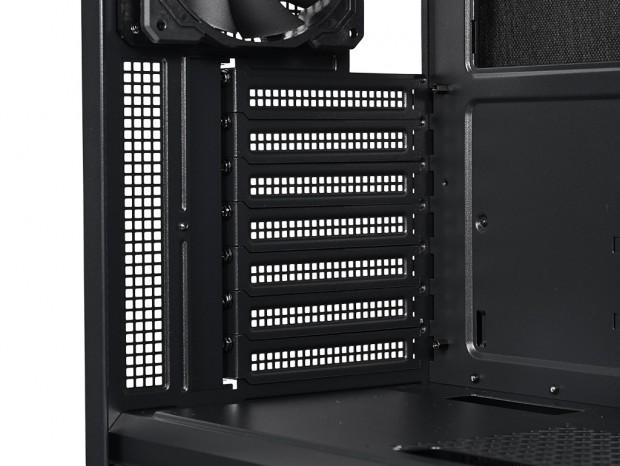

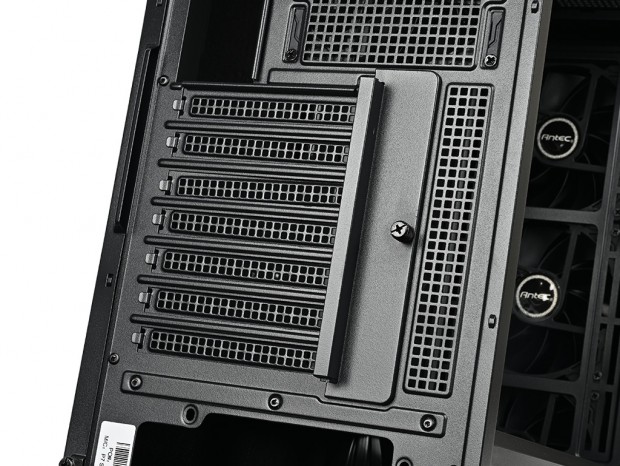

拡張スロットは、ATXケースとして標準的な全7段構成。各スロットカバーは独立式で、インチネジにより固定されている。金具表面にはパンチング加工による通気孔も設けられており、排熱にも配慮されている。また、筐体外側の拡張スロット右側には、ハンドスクリュー1本で固定された拡張スロット化粧カバーを装備。グラフィックスカードなどの拡張カードは、外側からネジ固定するオーソドックスな構造を採用していることが分かった。
