ケーブルマネジメント機構

右側面側から、マザーボードトレイ背面を中心にP7Sのケーブルマネジメント構造を見ていこう。まず出荷時の状態を確認すると、トップパネル前方へ配置された各種スイッチおよびアクセスポート類から伸びる複数のケーブルは、あらかじめ綺麗に束ねられている。

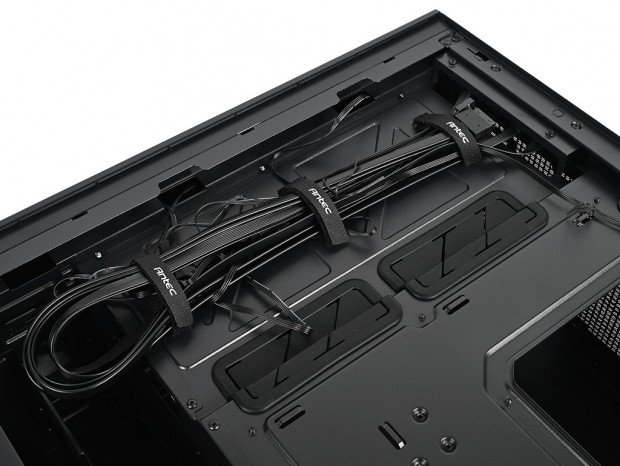

いわゆる裏配線スペースで重要になるのが、Antecロゴ入りの面ファスナーだ。標準で3本装備されており、既存ケーブルと合わせてここを通しながら配線を整理していくことになる。

Antecロゴ入りの面ファスナーの右手には、マザーボード右端に沿ったグロメット付きスルーホールが用意されている

そのほか、グロメット付きスルーホールや各所に設けられた結束バンド用フックなど、ケーブルマネジメントを支える工夫も確認できる。ここからは画像を交えながら、各スルーホールの位置や役割をチェックしていこう。

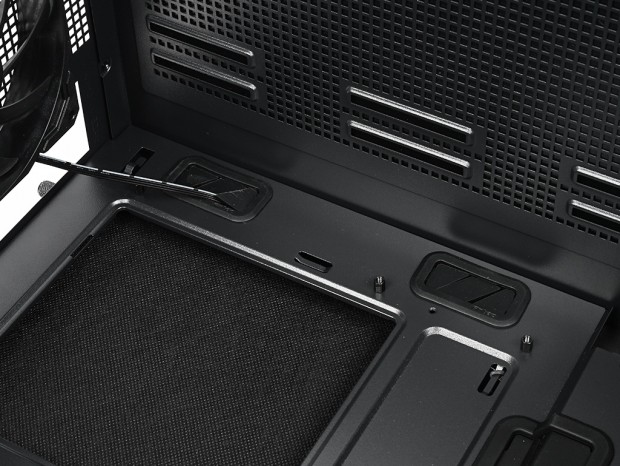

増設ファンやCPU補助電源ケーブルに利用できる上段スルーホールはグロメット付き

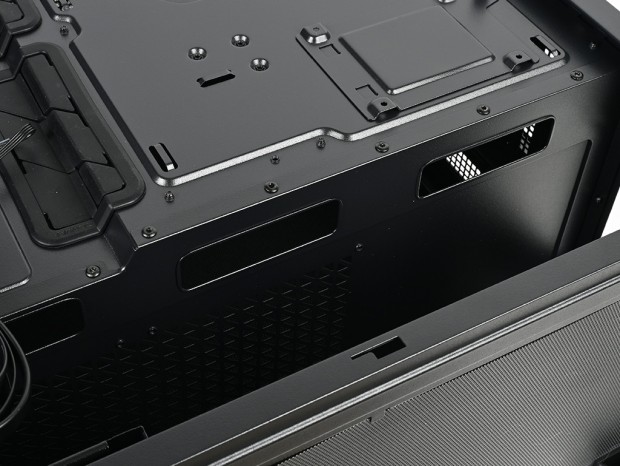

各種ピンヘッダの並ぶマザーボード下部へのアクセスに最も近い横長スルーホール

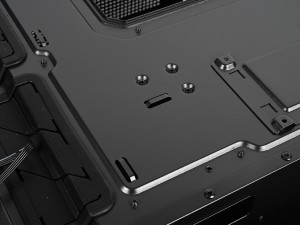

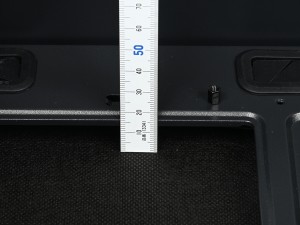

結束バンド用フックも各所に用意	CPUソケット背面付近の裏配線スペースは実測で約20mm

Antec「P7S」の付属品総点検

組み込みに必要な付属品一式は、Antecロゴ入りの白箱へまとめて収納され、PSUシュラウド内ドライブベイユニット内に収められていた。ここでは、その内容物をひと通り確認していこう。

ジッパー袋へ収納されたネジ類は計5種類。増設ファン用ネジを除けば、手持ち在庫で代用できそうな一般的なものが中心で、モデル専用ネジは採用されていない。

そのほか、結束バンドや、スタンドオフをプラスドライバーで固定できる「スタンドオフソケット」、さらに「サイドパネル固定保守用クリップ」も付属する。なお、マニュアルは折りたたみ式の簡易タイプで、製品サイトではPDF版も公開されている。

アクセサリBOX	マニュアル

サイドパネル固定保守用クリップ	結束バンド

スタンドオフ	スタンドオフソケット

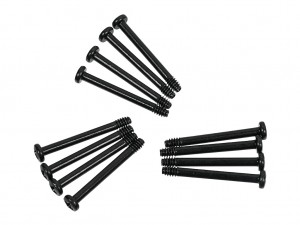

増設ファン用ネジ	六角インチネジ

ワッシャー付きミリネジ	3.5インチHDD固定用インチネジ
