電源ユニットを搭載してみる

電源ユニットを実際に搭載していく。有効スペースは奥行き200mmだが、隣接するシャドウベイブラケットまでは実測で約270mmを確保していた。差分となる約70mmは、接続ケーブルの取り回しを考慮したスペースと見てよさそうだ。

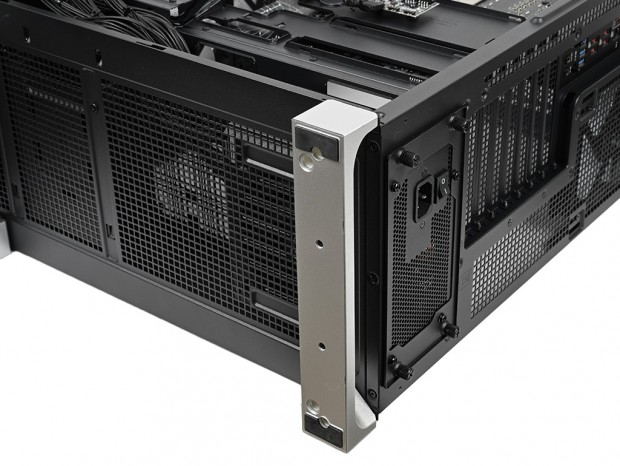

今回は奥行き140mmのショートタイプ電源ユニットを用意した。搭載手順は、まずリア下部のPSUブラケット（ハンドスクリュー4本）を取り外し、電源ユニット本体をインチネジ4本で固定。その後、必要なモジュラーケーブルを接続し、PSUシュラウド後方の搭載エリアへ挿入する流れだ。

搭載テストにはCOUGAR「GR850」（型番：CGR GDN-850）を使用した

搭載後のクリアランスを確認すると、シャドウベイブラケットまで約130mmを残していた。構成にもよるが、このスペースはケーブルの取り回しに余裕をもたせる領域として機能する。裏配線スペースとの組み合わせることで、ケーブルマネジメントには十分だろう。

サイドファンを増設する

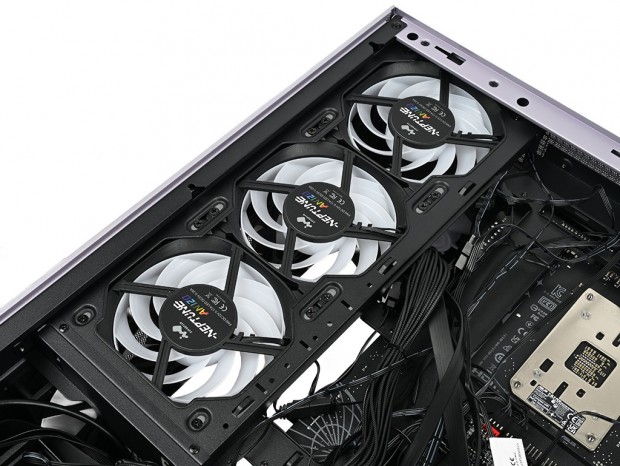

次にオプション扱いとなるサイドファンを増設していく。近年はピラーレスデザインPCケースの普及に伴い、ミドルタワーでもサイドファン搭載スペースを備えるモデルが増えている。DLITEは左側に強化ガラスパネルを採用する従来型の設計ながら、右側面前方に120mmファンを3基増設可能で、エアフローの強化ができる。

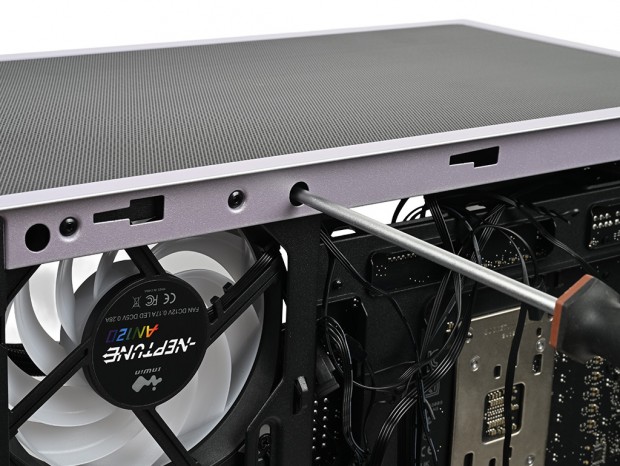

冷却ファンの固定には、付属のテーパーネジを使用。最上段部にはドライバーを通すサービスホールが設けられていた

本稿ではInWinのアドレサブルRGBファン「Neptune AN120」（型番：IW-FN-AN120-3PK）を使用した。デイジーチェーン接続に対応しており、アドレサブルRGBおよびPWMの延長ケーブルも付属。標準ファンやファンハブとの接続も容易で、配線面でも扱いやすい。さらに固定用のテーパーネジも3基分が同梱されている。

このスペースを空けたままでも運用は可能だが、ハイエンド構成であれば冷却性能の強化を視野に入れておきたい。また配線の取り回しを考えると、この段階での増設が効率的だ。

オールインワン型水冷ユニットを搭載してみる

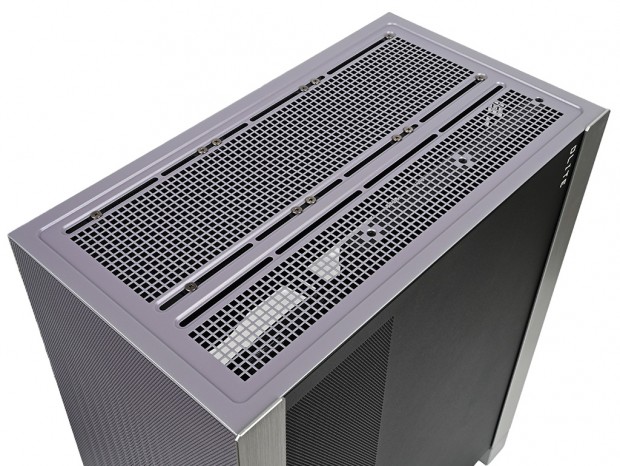

CPUクーラーには、360mmラジエーターを採用するオールインワン型水冷ユニットを選択した。DLITEはフロントとトップに最大360mm、リアに120mmラジエーターの搭載に対応する。もっとも、フロントには120mmファンが3基標準搭載されているため、長尺ラジエーターはトップへ設置する構成が現実的だろう。

搭載テストには以前詳細検証をお届けしたCOUGAR「POSEIDON VISTEK ARGB 360」を用意。1.9インチのデジタルディスプレイを備えたコストパフォーマンスモデルだ

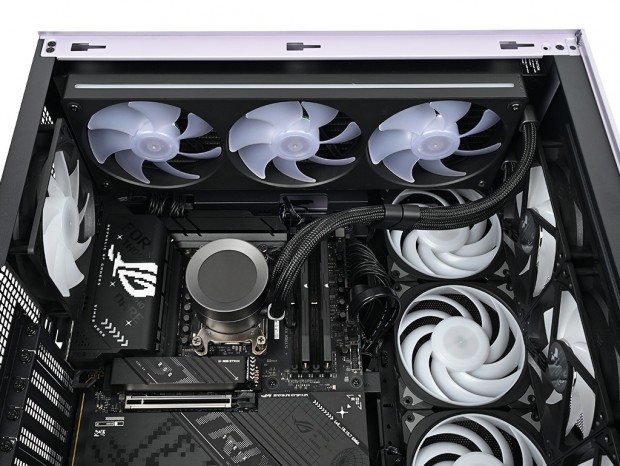

ラジエーター固定部にはスリットタイプのネジ穴が設けられており、位置の微調整が可能。今回のテストでは、12箇所すべてのネジ穴が露出する位置で固定できた。

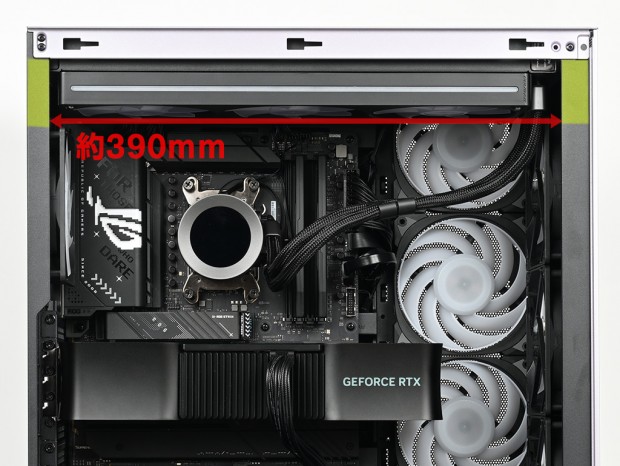

ただし、搭載にはいくつか注意点がある。トップパネルは360mmラジエーターに対応するものの、開口部の左右幅は実測で約390mmにとどまる。一方、一般的な360mmラジエーターは全長約400mm前後で、今回使用したユニットも392mmだった。さらにラジエーター厚27mmにファン厚25mmを加えると、標準搭載のフロントおよびリアファンと干渉し、非常に作業がしにくい。

左右の張り出し（黄色部分）が各5mm（合計10mm）狭ければ多くの360mmサイズラジエーターがスムーズに挿入できるはず

今回は知恵の輪さながら、斜めにしたり挿入角度を変えながらどうにか収めることができた。リアファンを一度取り外して奥行きを確保し、ラジエーターを斜めにして挿入する手もある。これはシャーシ左右の張り出しによって有効幅が狭まっているためだ。あとわずかに余裕があれば回避できるが、ここは改善を期待したい。
