PSUシュラウド（ボトムカバー）

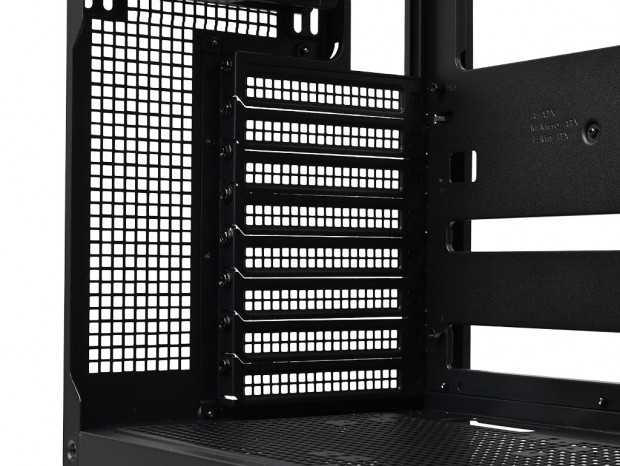

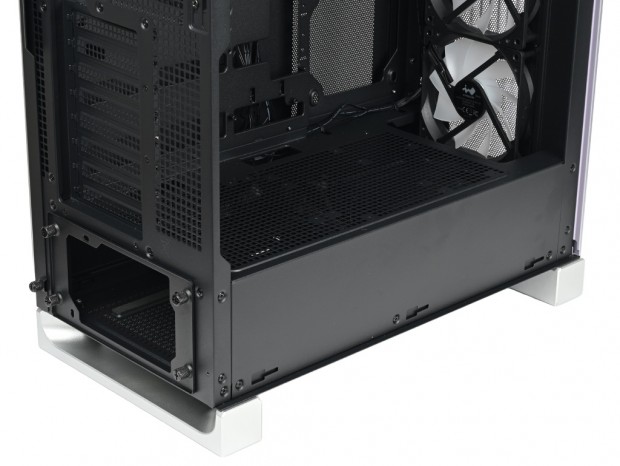

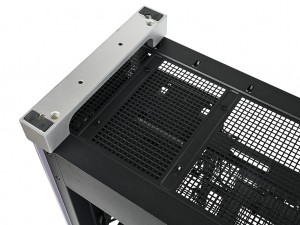

DLITEにはミドルタワーPCケースの定番、PSUシュラウドが標準で装備されている。天板部はパンチング加工による通気孔仕様で、内部にはシャドウベイブラケット、電源ユニット搭載スペースが設けられている。なお内部高を計測すると、標準的な約95mmだった。

電源ユニット搭載スペース

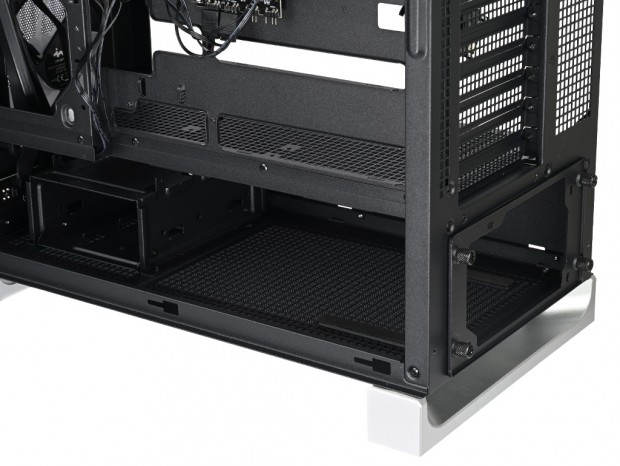

電源ユニットはPSUシュラウド内部、後方にマウントスペースが設けられている。有効スペースは奥行き200mmまでをサポート。リアパネル側には電源固定用のブラケットが設けられており、ここに電源ユニット本体をネジ留めすることになる。なお搭載方法については、組み込みセッションで改めて解説しよう。

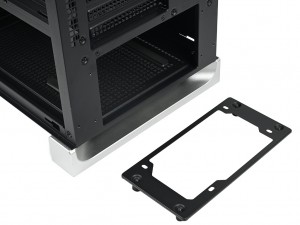

電源ユニットの固定には、リア外部にハンドスクリュー計4本によりネジ留めされている「PSUブラケット」を使用することになる

4台のストレージが収納できるドライブベイ

搭載可能数：2.5インチSSD x2台 / 3.5インチHDD x2台

ストレージ収納力をチェックすると、DLITEのドライブベイは1箇所に集約されている。ミドルタワーとしてはやや心許ないが、構成によってはこれで十分と感じるユーザーも多いだろう。

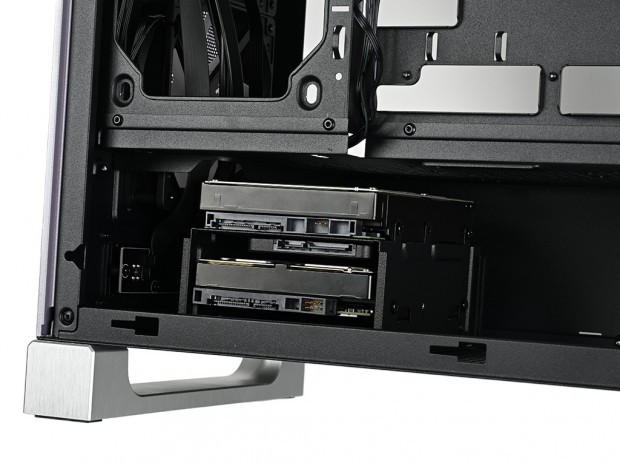

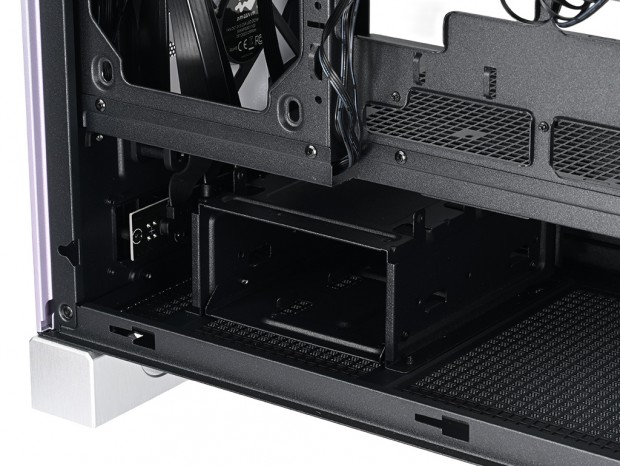

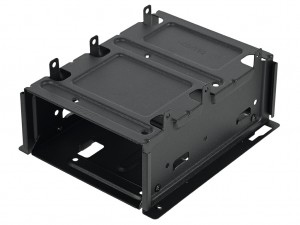

スチール製のシャドウベイブラケットはPSUシュラウド前方に配置され、底面2本のネジで固定されている。スライドレールは用意されておらず、ストレージの着脱時には一度取り外す必要がある。


シャーシへの固定は突起2箇所を引っ掛け、2箇所をネジ留め。稼動後に増設する場合はやや面倒かもしれない

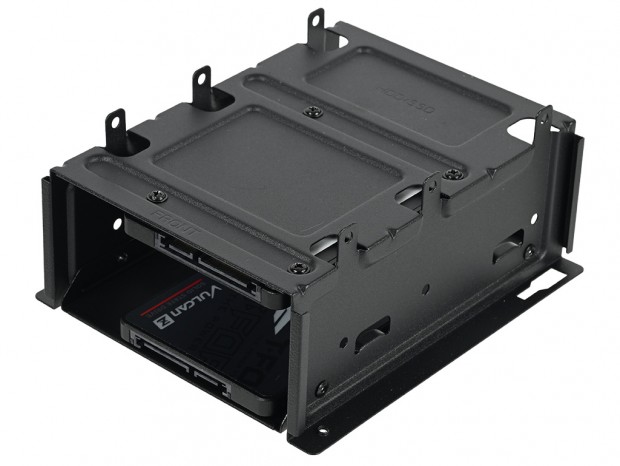

ブラケットは2.5インチSSDと3.5インチHDDを排他ではなく、それぞれ2台ずつ、合計4台の搭載に対応する構造だ。コンパクトにまとまる反面、取り付け手順には少しクセがある。フル搭載を想定した手順を確認すると、まずは2.5インチSSDを底面と天板にそれぞれネジ留めを行う。ちょうどSSD外装カバーの表面が向かい合う格好だ。

ネジ留めには付属の「マザーボード/2.5″SSD/PCIe ライザーケーブル用ネジ」（ミリネジ）を使用。コネクタは右側面に向けて固定を行う

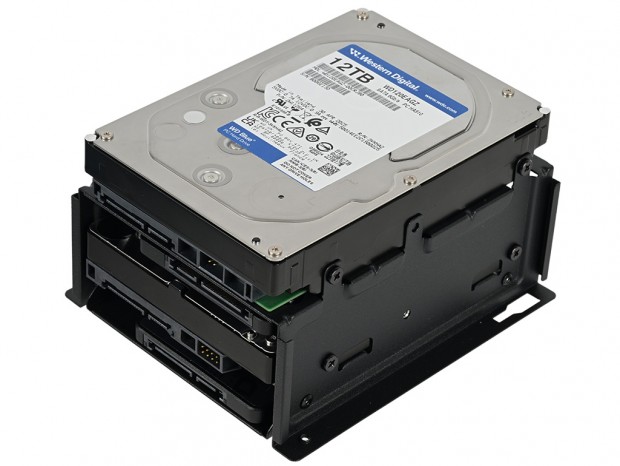

次に3.5インチHDDを2台の2.5インチSSDの間と、天板部にネジ留めを行う。この手順通りに作業しなければ、2.5インチSSDのネジ穴が3.5インチHDDに塞がれてしまうので注意が必要。このようにシャドウベイブラケット1つに合計4台がひとまとめに収納できるため、配線がまとめやすいといったメリットがありそうだ。

3.5インチHDDの固定は側面のネジ穴を利用し、付属の「3.5″HDDネジ」（インチネジ）でしっかりと固定しよう。コネクタ向きは2.5インチSSD同様に右側面方向に合わせる

ブラケットのみで4台が収納できる設計は合理的だが、その分やや背が高くなることでひとつ問題がある。最上段に3.5インチHDDを固定する場合、その厚さが22mmを超えると、PSUシュラウド側面の開口部から”ストレージ満載のシャドウベイブラケット”を出し入れできなくなる。

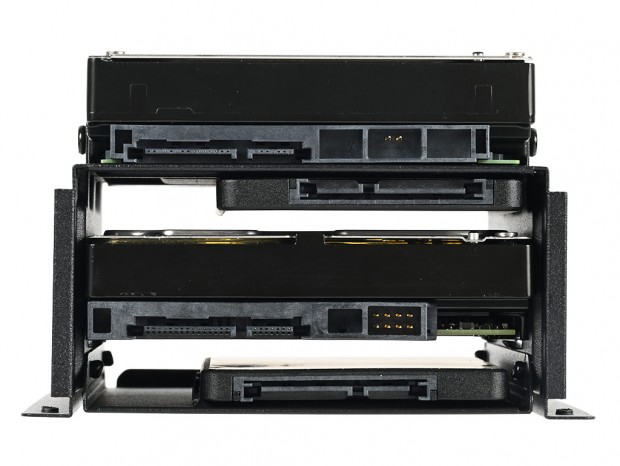

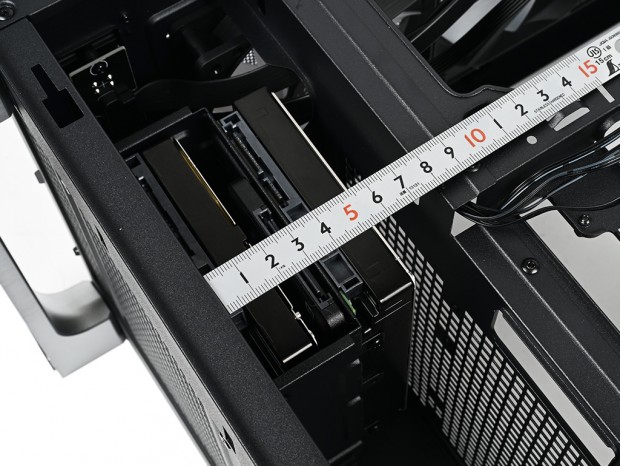

検証用機材では最上段に3.5インチHDDを固定すると、シャドウベイブラケット全体は全高約82mmになった

一般的に3.5インチHDDの厚さは1インチ=25.4mm前後となるため、計算上クリアランスは不足する。この場合はPSUブラケットを取り外し、後方から挿入する必要がある。事前に理解せず電源ユニットの固定と配線を済ませてしまうと、作業はかなり煩雑になる。合理的な設計である一方、組み込み手順にはあらかじめ意識しておきたいポイントだ。
