組み込みセッション：ASUS「ROG Cronox ARGB」の作業性

最終セッションでは、ASUS「ROG Cronox ARGB」に構成パーツを実際に組み込み、製品サイトやマニュアルだけでは分からない部分を検証していく。各パーツの取り付けや配線における作業性をはじめ、搭載後の周辺クリアランス、組み込み時の注意点などを詳しく解説していこう。

マザーボードを搭載してみる

組み込みセッションのはじめは、マザーボードの搭載から進めていこう。おさらいすると、「ROG Cronox ARGB」はE-ATX（最大12×10.9インチ）、ATX、MicroATX、Mini-ITXに加え、背面コネクタ仕様のASUS ATX BTFマザーボードをサポートする。今回の搭載テストには、AMD Ryzen 9000シリーズに対応するATX規格のマザーボード、ASUS「ROG STRIX X870E-A GAMING WIFI7 NEO」（305mm x 244mm）を用意した。

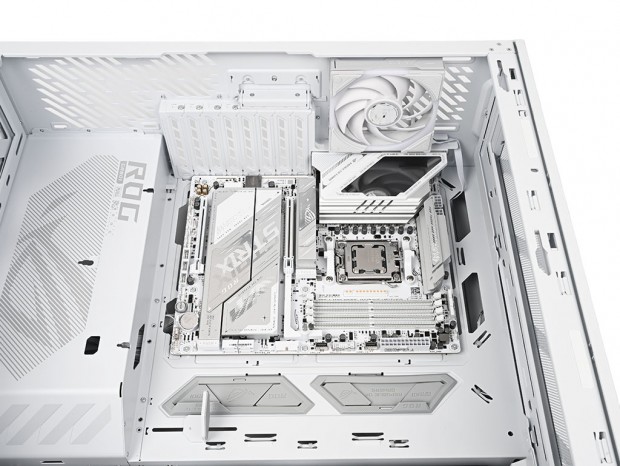

マザーボードトレイには9本のスタンドオフが装着済み。位置決め用の「センタースタンドオフ」を基準にネジ穴を合わせ、付属の「Motherboard / 2.5″Drive Screws」で固定する。

実際の作業で印象的だったのは、やはり内部スペースの広さだ。開口部が大きく、周囲に干渉する構造物もないため、重量のあるハイエンドクラスのマザーボードでも無理なく位置決めできる。ネジ留めの際も工具を扱うスペースには十分な余裕があり、終始ストレスなく作業を進められた。

なお、マザーボード搭載後の周辺クリアランスを実測したところ、トップパネルまでは約45mm、右方向のフロントパネルまでは約265mm、左方向の縦置きPSUシュラウドまでは約30mmだった。

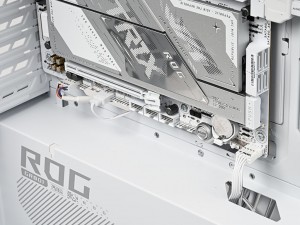

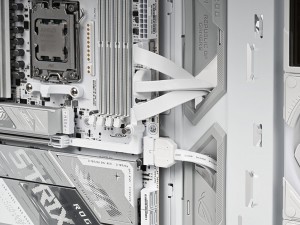

マザーボード搭載後は、トップI/Oポートや各種スイッチ、HD Audioコネクタなどの接続を済ませておこう

CPUクーラー有効スペースとメンテナンスホール

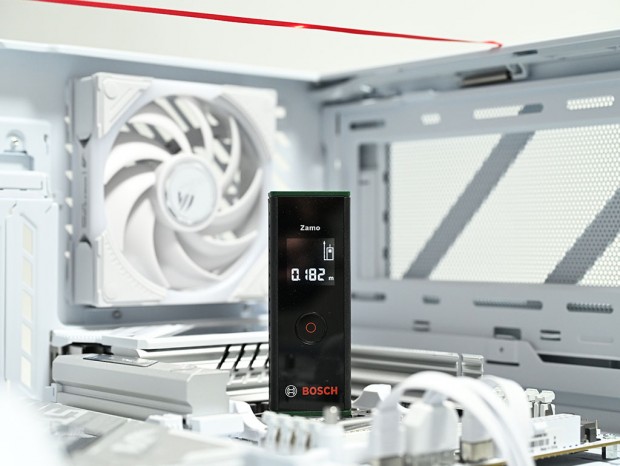

マザーボードを搭載したところで、CPUクーラーの有効スペースをチェックしてみよう。例によってCPUの上にレーザー距離計を設置。強化ガラス製左サイドパネルの内側に見立てた位置にテープを貼り、距離を測定した。CPUクーラーの有効スペースは公称180mmだが、実測値は182mmだった。もちろん誤差の範囲であり、大型空冷クーラーも搭載できる十分な空間が確保されていることが確認できた。

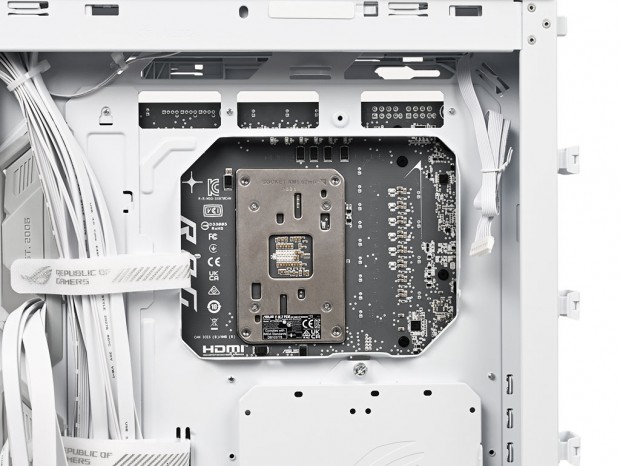

続いて、マザーボードトレイ背面からCPUクーラーメンテナンスホールの広さを計測した。ドライブベイブラケットを一旦取り外して確認すると、最大部で幅約165mm、高さ約125mmだった。大型のマザーボードトレイとしてはやや控え目な開口部だが、Socket AM5標準のバックプレートは露出している。

ちなみにIntel LGA1851のCPUクーラーマウントホールピッチは78mm×78mmであり、開口部の寸法から判断する限り、バックプレートを使用するCPUクーラーの取り付けにも支障はなさそうだ。

電源ユニットを搭載してみる

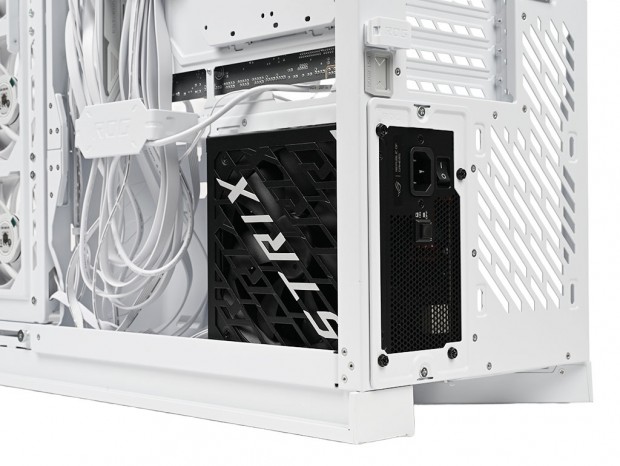

大型PCケースながら、ATX規格の電源ユニットを縦置きにレイアウトした「ROG Cronox ARGB」。搭載テストにはASUS「ROG STRIX 1000W Platinum」（型番：ROG-STRIX-1000P-GAMING）を用意した。80PLUS PLATINUM認証を取得した容量1,000Wの高効率モデルで、フルモジュラー式のケーブル接続方式を採用。奥行きは160mmだ。

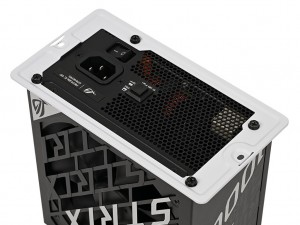

搭載方法は、まず背面の上下各1本のネジで固定されているスチール製「PSU用着脱式リアブラケット」を取り外す。続いて電源ユニットに付属する4本のインチネジでブラケットに本体を固定。冷却ファンを右サイドパネル側に向けた状態でシャーシに挿入し、ブラケットをネジ留めすれば搭載は完了する。
