冷却ファンレイアウト：リアファン

• 冷却ファン：120mm x1基（標準装備）

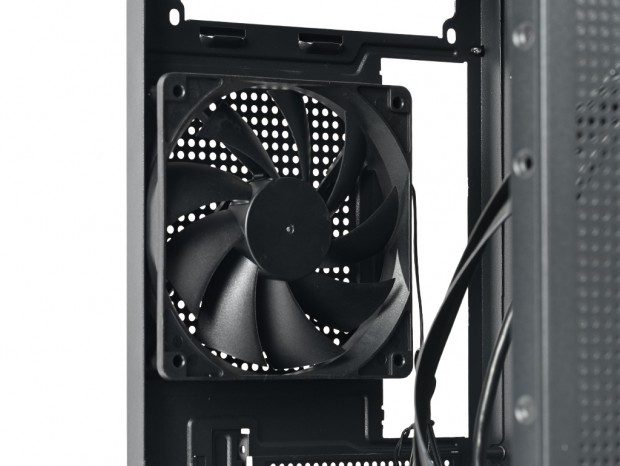

冷却構造はPCケースレビューの重要なチェックポイントだが、ST20Mは設計上、リアの排気ファン1基のみで運用する。またラジエーターの搭載や換装には対応していない。出荷時より標準装備される120mmファンの詳細スペックは公表されていないものの、9枚ブレードを採用した25mm厚ファンで、外観上はごく一般的な汎用ファンといった印象だ。

固定方法は、リブなしフレームをテーパーネジ4本で固定するオーソドックスなスタイル。ケーブル長は実測で約430mmあり、取り回しに困ることはなさそうだ。

一方で気になったのは、電源コネクタにペリフェラル4pinを採用していること。回転数の検出ができない点だけでなく、それ以上にリア120mmファン1基のためだけに、電源ユニットからペリフェラル4pinケーブルを引き回さなければならない。内部スペースに余裕の少ないST20Mだけに、できればマザーボード接続式の3pinまたは4pin仕様としてほしかった。

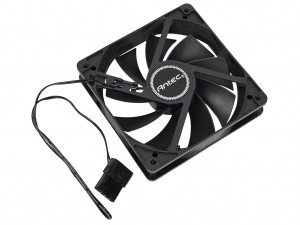

リア標準の120mm排気ファン。排気方向の中央部にはAntecロゴのラベルが貼られてるのみで、冷却ファンの型番は確認できなかった。なによりペリフェラル4pinが最も気になる点だった

ドライブベイレイアウト

• 搭載可能数：2.5インチSSD x1台 / 3.5インチHDD x1台

先ほど確認したボトムパネルをもう一度見ていただこう。四隅のプレス加工による脚部の内側には、合計8か所のネジ穴が確認できる。これはストレージ固定用のネジ穴で、ボトム面には2.5インチSSDと3.5インチHDDを各1台、同時に搭載できる。

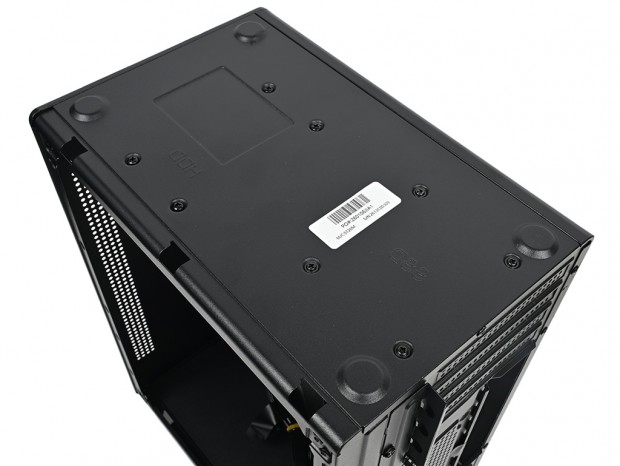

底面にはバーリング加工によるネジ穴を配置。2.5インチSSDおよび3.5インチHDDは、ここへ直接ネジ固定を行う

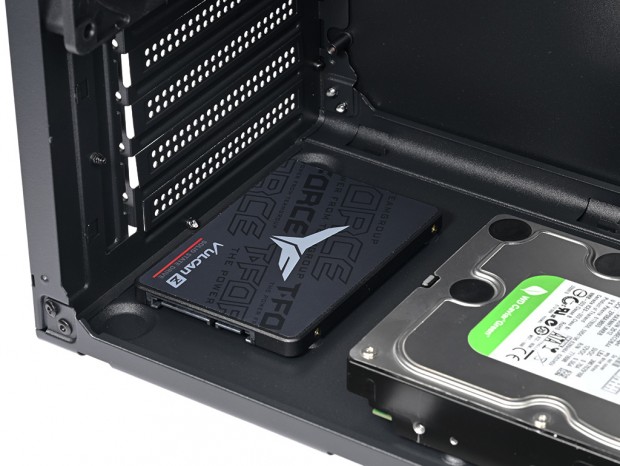

それぞれの搭載方法を見ていこう。まず拡張スロット寄りの後方には、左サイドパネルに対して縦向きに2.5インチSSDを1台搭載できる。コネクタは左サイドパネル側へ向け、底面から4本のミリネジで固定する仕組みだ。

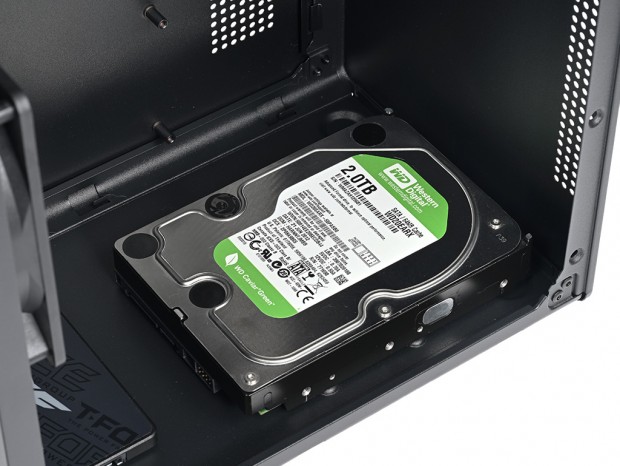

一方、フロントパネル寄りの前方には3.5インチHDDを1台搭載できる。コネクタは後方へ向け、底面から4本のインチネジで固定を行う。なお、固定後の両者のマージンは実測で約30mmだった。底面へ直接固定する構造だけに、電源ケーブルやSATAデータケーブルは、できるだけ薄型またはフラットタイプのコネクタを選びたい。

全4段の拡張スロット

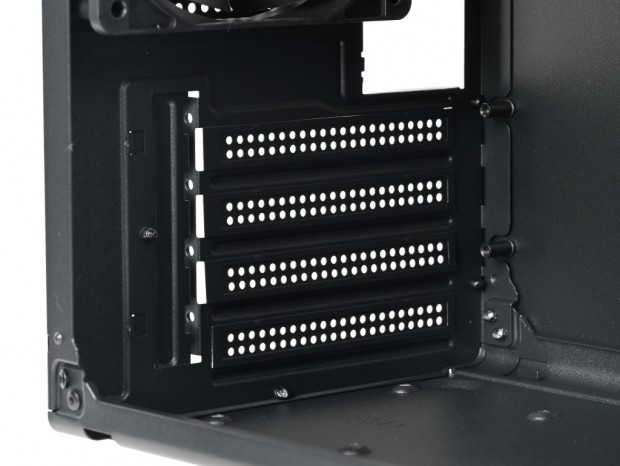

拡張スロットは全4段。MicroATX規格対応のミニタワーだけに、平均的な本数だろう。さらに詳細にチェックすると、再利用不可の打ち抜き式（ブレークオフ式）拡張スロットカバーを採用。必要な箇所だけを折り取って使用する、エントリークラスではよく見かける手法で、コストダウンが図られている。

Antec「ST20M」の付属品総点検

組み込みに必要なネジ類などは、ひとまとめに透明なOPP袋に詰め込まれている。製品自体がシンプルだけに、使用するネジの種類も3種類で済む。なお製品マニュアルは開くと大きな1枚になる折りたたみ式で、執筆時点、メーカー製品サイトでPDFデータ等を入手することはできない。

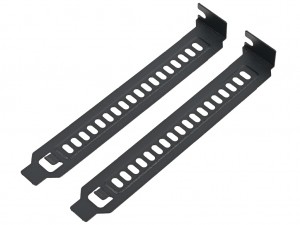

マニュアル	拡張スロット金具

ワッシャー付きミリネジ	六角インチネジ

HDD固定用インチネジ（小）
