Antec「ST20M」外観デザインチェック

ここからはパッケージより本体を取り出し、ST20Mの外観デザインをチェックしてみよう。流行の強化ガラスなどは使われていないシンプルなスチール製筐体ながら、角部分には曲げ加工が施され、真四角で無骨なPCケースという印象を和らげている。さらに実用性とデザイン性を兼ねた通気孔も要所に見られ、随所から合理性を重視して設計されたプロダクトであることがわかる。

フロントパネルデザイン

先に触れておくと、Antec国内正規代理店である株式会社リンクスインターナショナル（本社：東京都千代田区）の製品サイトには、「ケース右側、トップ、フロントはパネルではありません。リベット固定の為脱着不可です」と赤文字で注意書きが記されている。“着脱できない面はパネルではない”という解釈もできるが、エルミタでは従来より着脱の可否に関係なく「パネル＝面」として扱っているため、ST20Mも例外ではなく“フロントパネル”からチェックを開始していこう。

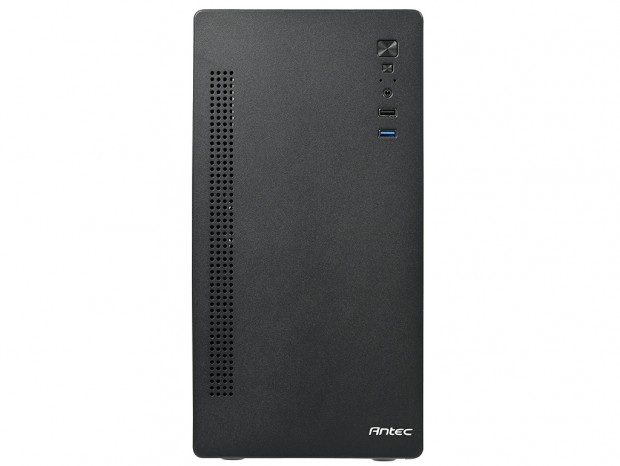

右上には電源スイッチやアクセスポート類が縦に並び、右下にはAntecロゴをプリント。左側には円形パンチング加工による通気孔が設けられている。このように見た目は極めてシンプルだが、余計な装飾を排したプレーンなデザインは、かえって新鮮に見える。

スイッチおよび外部アクセスポート

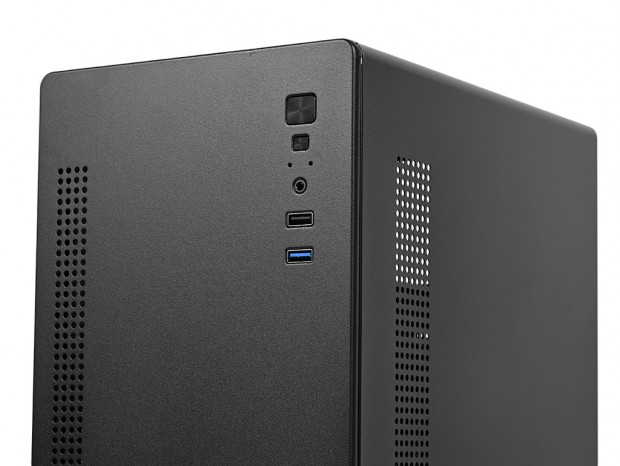

スイッチや外部アクセスポート類は、フロントパネル右手上部の縦にレイアウトされている。これらを順番にみていこう。最上部にある正方形のボタンはPowerスイッチ、小さなボタンはResetスイッチだ。次にオーディオ in/out、USB 2.0 Type-A、USB 3.0 Type-Aが並ぶ。

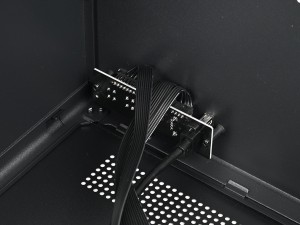

アクセスポートはいたってシンプル。Type-Cポートの用意はなく、通電時はBlue LEDが点灯する。なお、背面の基板からは合計3本のケーブルが接続されていた

USB 2.0コネクタ	フロントパネル用各種コネクタ

USBコネクタとHD Audioコネクタ

フラットデザインのトップパネル

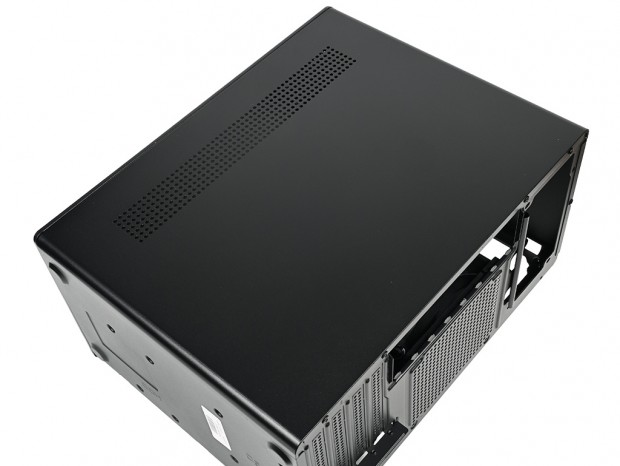

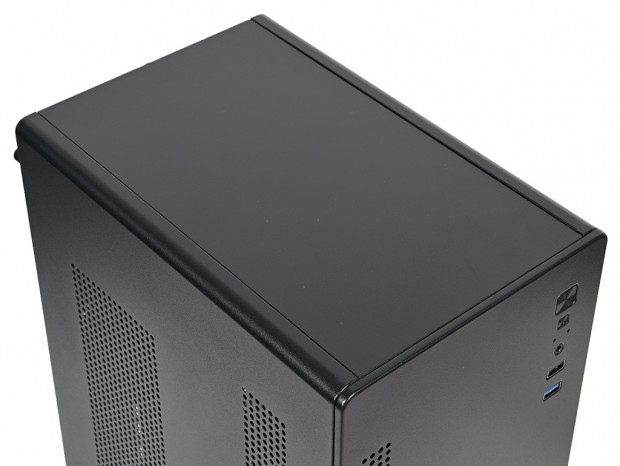

トップ部分は通気孔などを設けない、フラットなスチール製パネルで構成されている。装飾を極力省いたシンプルな外観は本製品のコンセプトそのものだが、電源ユニットを上部に搭載するトップマウント構造を採用していることも、このデザインに影響している。

なお、ST20Mの天板は一般的なPCケースのような着脱式トップパネルではなく、筐体の構造板を兼ねた固定式のため、取り外すことはできない。

サイドパネル構造

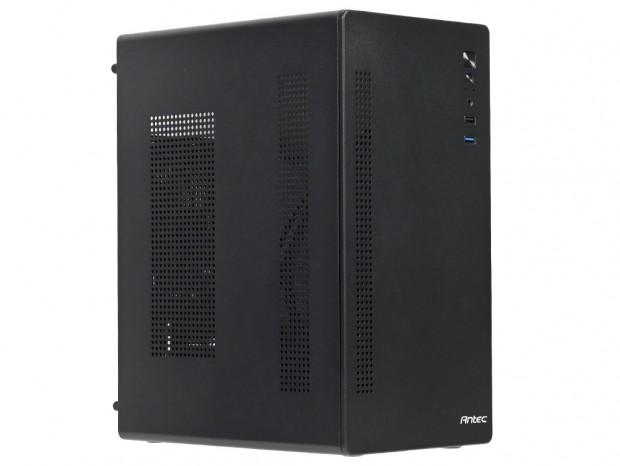

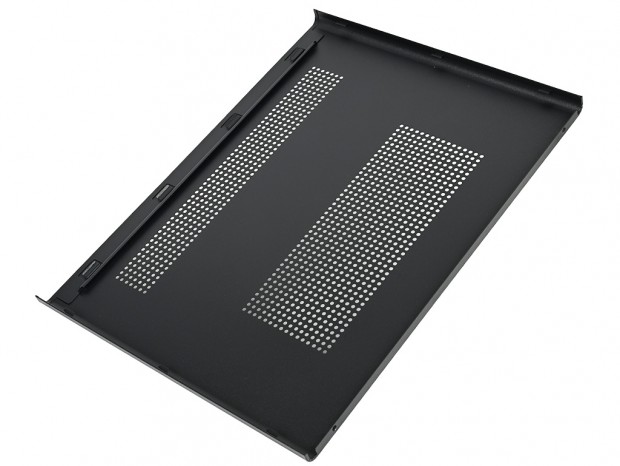

次に左右のサイドパネルをチェックしてみよう。フラットな外観デザインはここでも共通しており、強化ガラスなどの装飾的な要素は採用されていない。唯一着脱ができるのは左サイドパネルで、前方4箇所と上下各3箇所をシャーシに引っ掛け、後方から2本のハンドスクリューで固定されていた。

パネルサイズは実測で幅約265mm、高さ約350mm。表面には通気孔が設けられており、CPUクーラー付近に位置する前方側は幅約80mm、高さ約205mm、後方側は幅約35mm、高さ約255mmだった。一方、マザーボードトレイを兼ねる固定式の右サイドパネルにも前方側に通気孔を配置。左右両面から外気を取り込める構造になっていた。

リアパネルデザイン

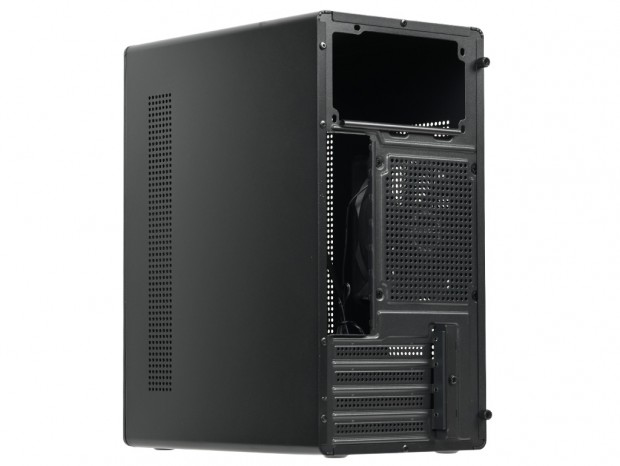

リアパネルのレイアウトを見ると、おおよそ内部構造が分かる。まず最上段の最も広い開口部が電源ユニットの搭載スペース、中段の右手には標準装備の120mmファンと通気孔、その左手にはマザーボードのバックパネルが装着される。そして下段は拡張スロットだ。

ミドルタワーケースの多くが電源ユニットを底面に配置するボトムレイアウトを採用する中、ST20Mはトップマウント方式を採用している。現在では少数派となったレイアウトだが、電源ユニット搭載スペースとストレージエリアを上下で分離する必要がなく、限られた内部容積を有効活用できる合理的な設計と言えよう。

底面構造

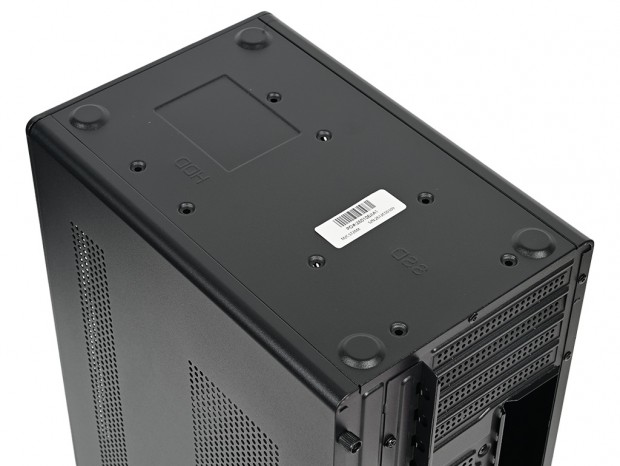

本体重量が2.01kgしかないST20Mを逆さまにして、ボトムパネルの様子を見ておこう。とは言えトップパネル同様、これといった仕掛けはない。四隅にはプレス加工による脚部が設けられており、底板が直接設置面に触れないようになっている。ただし滑り止めなどは装着されていなかった。この辺りは合理的なST20Mの性格が表れている。

このほか、底面には合計8か所のネジ穴も確認できる。これはストレージ搭載スペースに対応するもので、詳細は後ほど解説しよう。
