ドライブベイレイアウト（2）：シャドウベイブラケット

• 搭載可能数：3.5インチHDD x2台（2.5インチSSD x1台※排他）

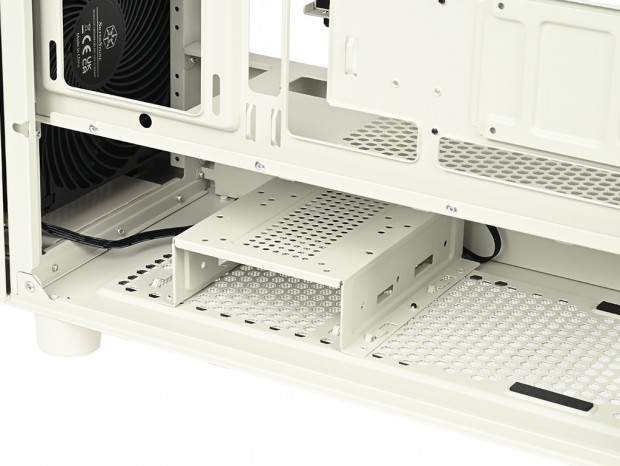

5.25インチオープンベイの存在感に圧倒されそうになるが、現在の自作PCにおけるストレージの主役といえば、やはりSSDやHDDだろう。FLP03では、PSUシュラウド内部の前方エリアにシャドウベイブラケットが搭載されている。

ブラケットは底面から2本のネジで固定されており、ドライブを搭載する際はいったん取り外して作業する必要がある。なおシャドウベイブラケットは、デフォルト位置から前方へ約20mm移設可能。これにより、電源ユニットの有効スペースを拡大することもできる。

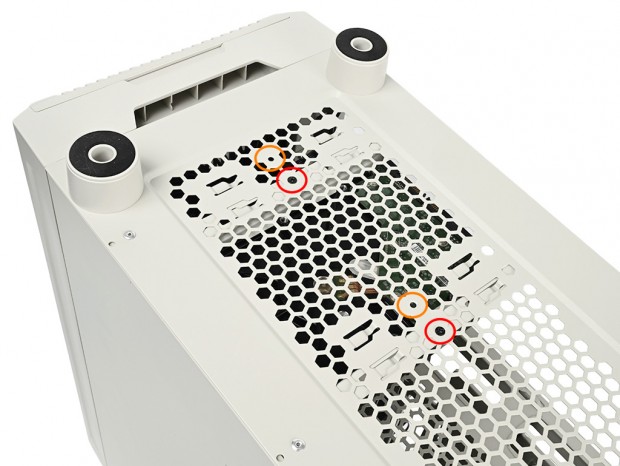

赤丸で囲った2本の固定ネジ。さらに約20mm前方にはネジ穴があり、シャドウベイブラケットを移設することが可能

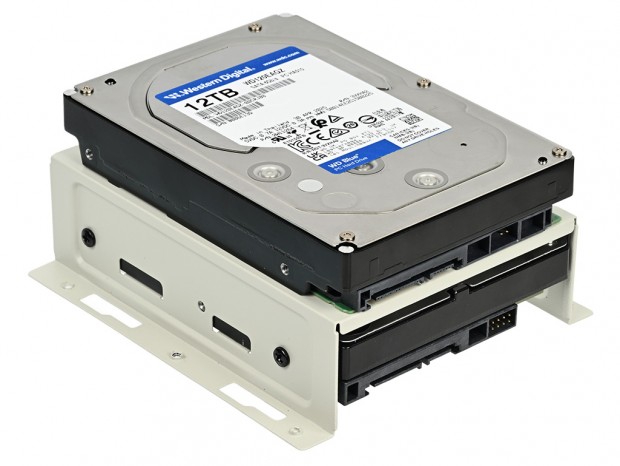

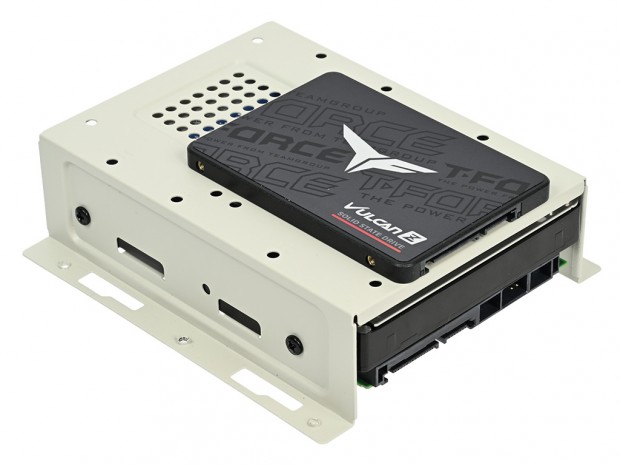

次にドライブの搭載方法を見ていこう。搭載パターンは2通りで、天板に2.5インチSSD、ブラケット内部に3.5インチHDDを搭載する構成、または天板とブラケット内部の両方に3.5インチHDDを搭載する構成を選択できる。

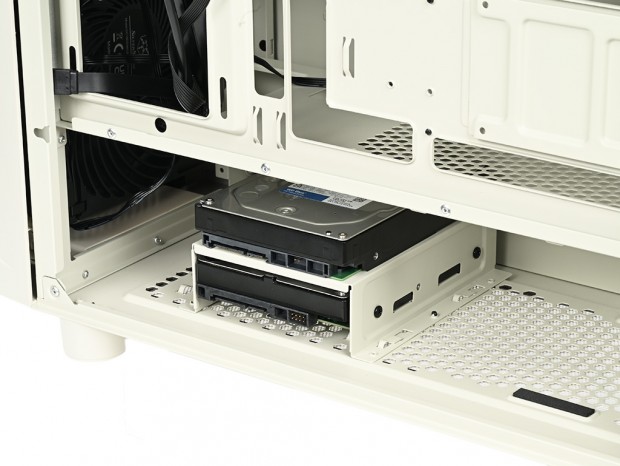

固定方法は、天板部が2.5インチSSD / 3.5インチHDDともに、ドライブをベタ置きした状態で底面から4本のネジ留め。ブラケット内部は両側面からネジ留めを行う。コネクタはいずれも右サイドパネル側を向くレイアウトで、ドライブの固定後にシャドウベイブラケットを元の位置へ戻せば作業完了だ。

ドライブベイレイアウト（3）：2.5 / 3.5インチ共用ブラケット

• 搭載可能数：2.5インチSSD x2台または3.5インチHDD x1

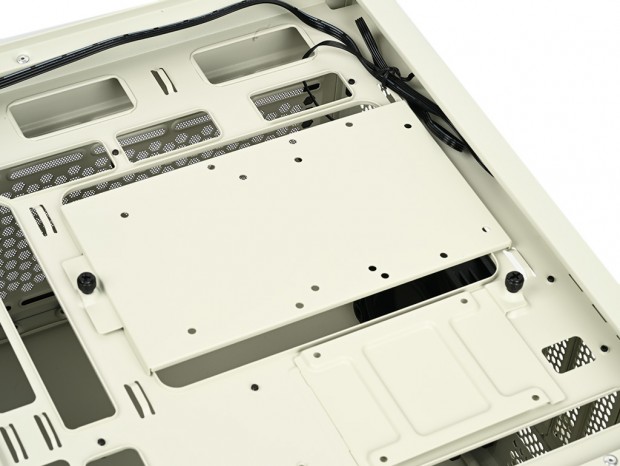

CPUクーラーメンテナンスホールを覆うのは、2.5インチと3.5インチ共用のブラケットだ。シャーシには左手のハンドスクリュー1本で固定されており、ブラケット表面には複数のネジ穴が用意されている。

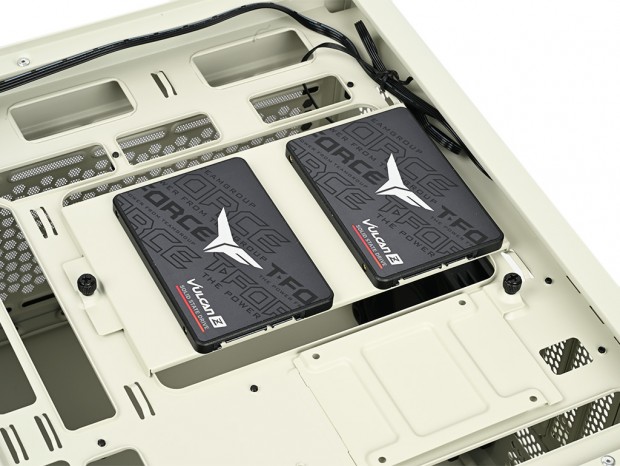

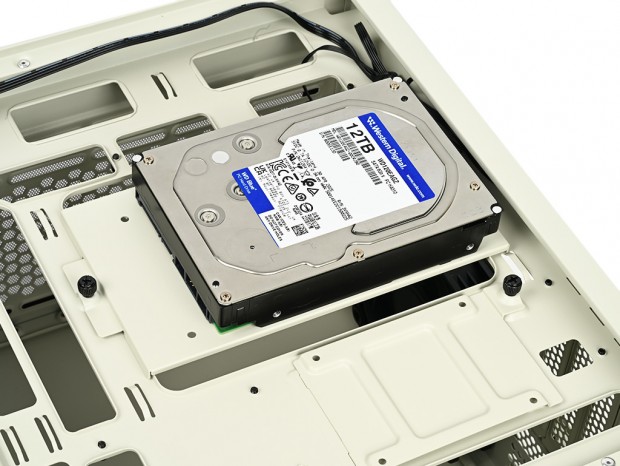

ここには2.5インチSSDを縦に並べて2台、または3.5インチHDDを横置きで1台搭載することができる。いずれもブラケットへのベタ置きで、底面4本のネジで固定することになる。

コネクタは2.5インチSSDが下向き、3.5インチHDDが下向きに固定する

ドライブベイレイアウト（4）：2.5インチSSD専用ブラケット

• 搭載可能数：2.5インチSSD x1台

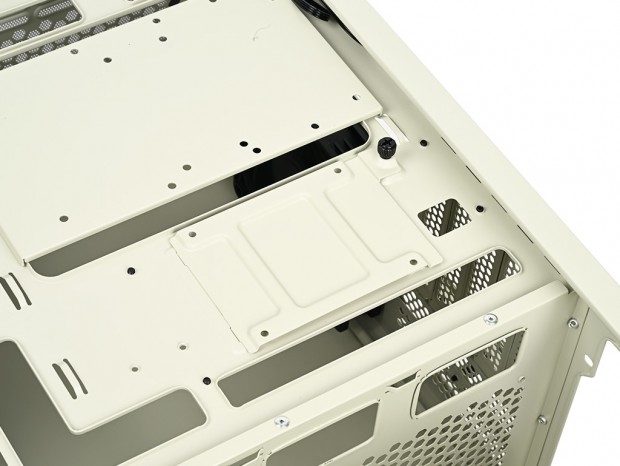

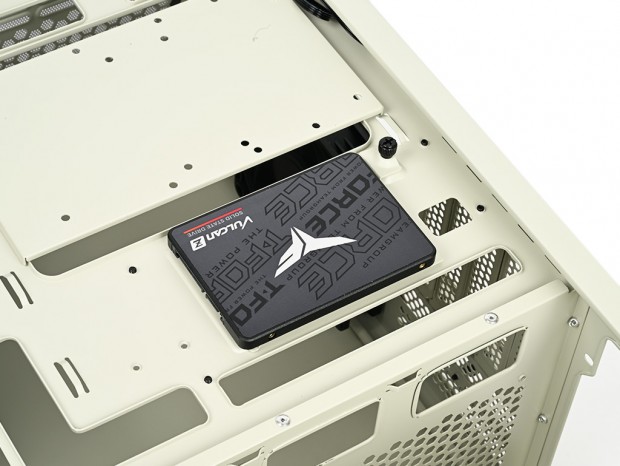

2.5 / 3.5インチ共用ブラケットの下にも小さなブラケットが装備されている。これは2.5インチSSD専用ブラケットで、底面4本のネジ留めで横置きに搭載ができる。空きスペースを有効活用するのがFLP03の設計思想だ。

ケーブルの取り回しから、コネクタは左方向で設置を行う

Turboボタンやキーロックを備える5.25インチコントロールパネル

FLP03のレトロ感に彩りを添えるギミックのひとつが「5.25インチコントロールパネル」だ。SilverStoneレトロPCシリーズ第2弾「FLP02」（型番：SST-FLP02W）でも採用されており、その存在を知る熱心な自作派も多いだろう。

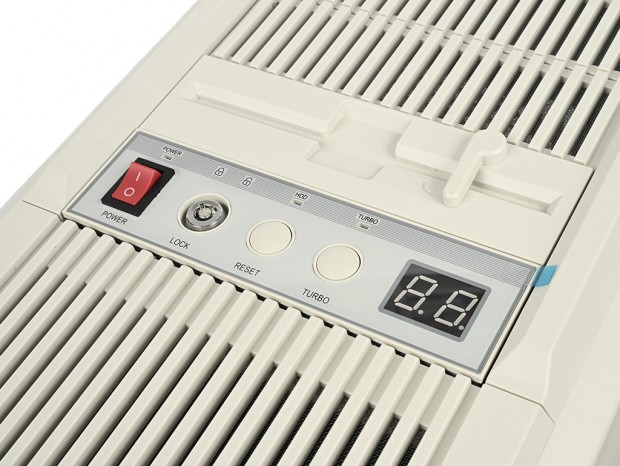

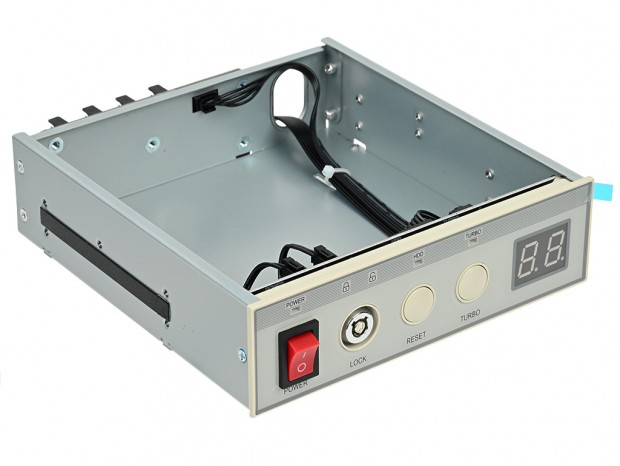

5インチFDDを模したベゼルの下には、5.25インチコントロールパネルを装備。左から大型ロッカースイッチ式のPowerボタン、LOCK、Resetスイッチ、Turboボタン、そしてデジタルディスプレイが並ぶ。

アイボリー色の筐体に映える赤色のPowerスイッチは、上がON / 下がOFF。隣の鍵穴（LOCK）は、付属キーを使ってPowerスイッチのON / OFF操作を無効化できる、いわば誤操作防止機構だ。

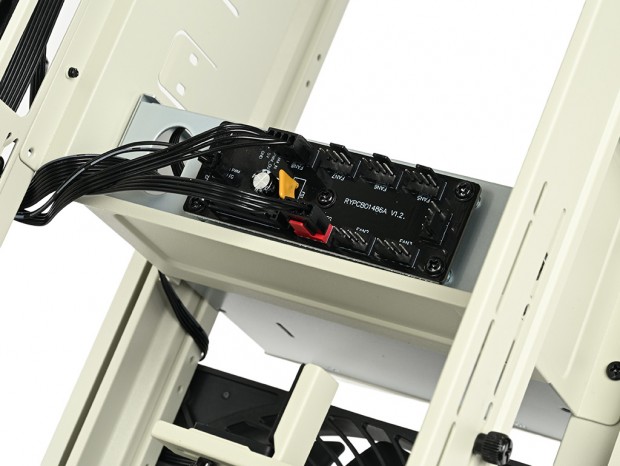

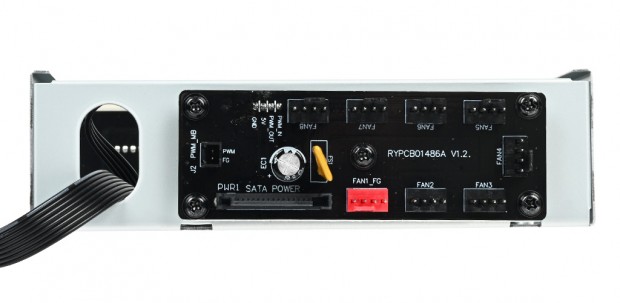

さらにTurboボタンは、コントロールパネル背面の8chポートハブへ接続したPWMファンを即座にフルスピード動作へ切り替える機能を備える。デジタルディスプレイにはPWMデューティーサイクルが表示され、0～14％は「LO」、100％時は「HH」、その間は対応する数値を動的表示する仕組みだ。

なお、これらを動作させるにはSATA電源ケーブルに加え、PWM信号取得用のファンケーブル、さらにPower/Reset用コネクタをマザーボードへ接続する必要がある。そのため5.25インチコントロールパネルをアクティブにした場合、トップパネル側のPowerスイッチやResetスイッチは使用できなくなる。

全5段の拡張スロット

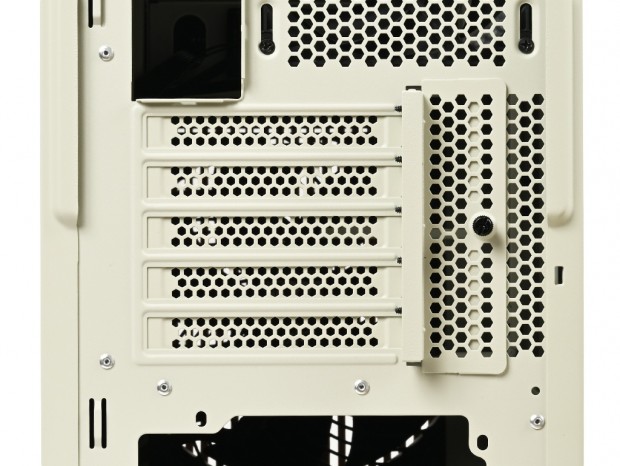

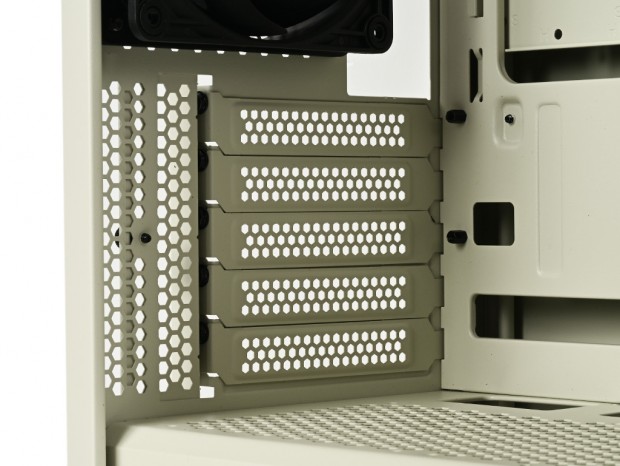

拡張スロットは、MicroATX規格対応のミニタワーPCケースとしては標準的な全5段仕様。各スロットカバーはシャーシへインチネジで固定される独立式で、円形に打ち抜かれたパンチング加工の通気孔を備えている。単なる意匠ではなく、拡張カード周辺の排熱にも効果が期待できる。

またスロットフレームには、剛性を高める“ブリッジ付き”構造を採用。リア側には、ハンドスクリュー1本で固定された拡張スロット化粧カバーが装着されており、ネジ固定部分を隠すことができる。
