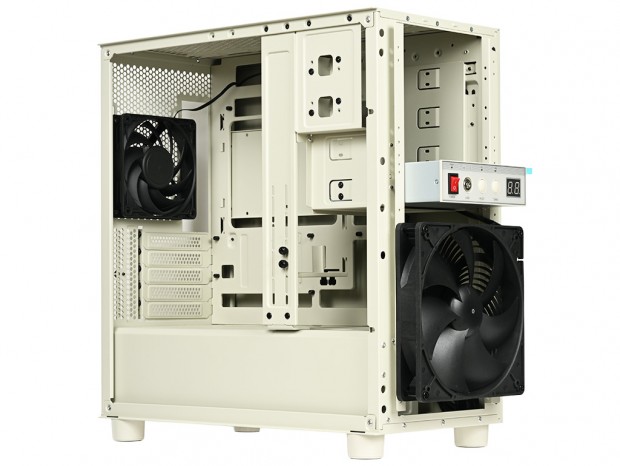

次に左右のスチール製ソリッドパネルを取り外し、FLP03の内部構造を詳しく見ていこう。

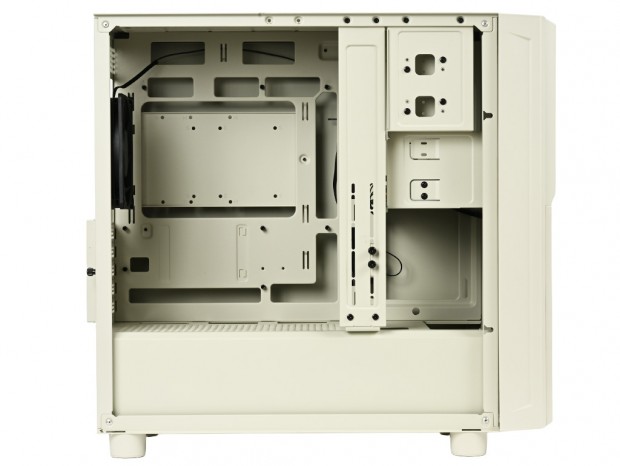

左側面から内部を眺めると、比較的多くの構造物が前方に集中していることが分かる。大開口によるスッキリとした内部レイアウトが主流となった近年のPCケースに見慣れていると、やや窮屈に感じる人もいるかもしれない。
もっとも、これらの構造物にはそれぞれ役割がある。本稿では各ポジションごとに、その機能や組み込み時への影響などを順にチェックしていく。

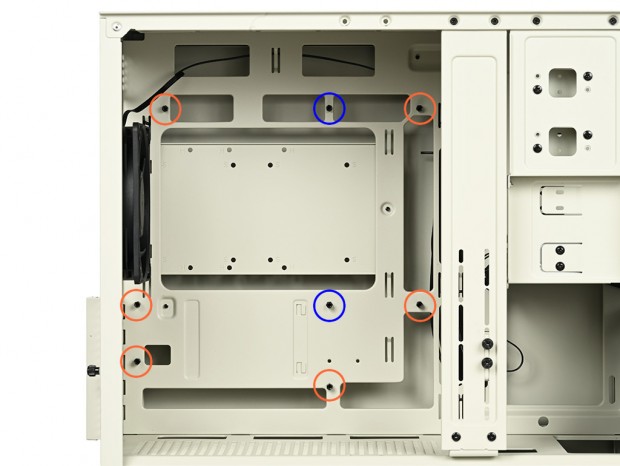

マザーボードトレイには、出荷時より合計8本のスタンドオフが装着されていた。うち中央の上段と中段の2本は、肩付きスタンドオフ(shoulder standoff)で、マザーボード搭載時の位置決めをサポートする。FLP03はMicroATX / Mini-ITX規格対応のため、ATX規格標準となる9本ではなく、1本少ない8本構成というワケだ。

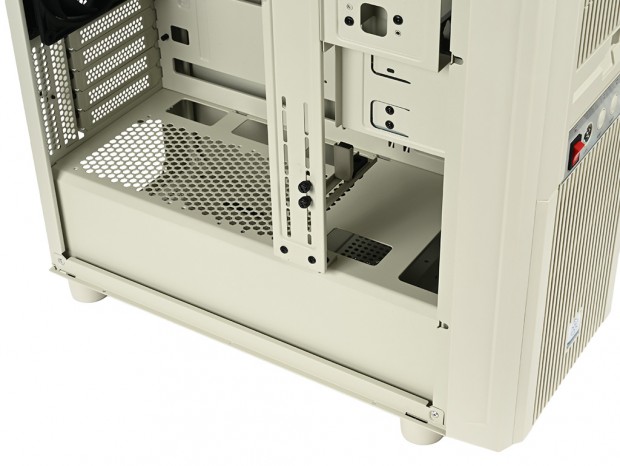

自作PC黎明期のDOS/V機では、存在そのものが想像されていなかったかもしれないPSUシュラウド。だが、内部構造がイマドキ仕様のFLP03では標準装備となっており、内部には電源ユニット搭載スペースやシャドウベイブラケットが収められている。
内部高は実測で約100mm。ミニタワーPCケースとしては全高のある筐体だけに、内部空間には比較的余裕がある印象だ。なお、天板部分にはハニカム状パンチング加工による通気孔を備えるほか、スルーホールや、前方にはカットアウトも設けられていた。
|
| フロント面のラジエーター増設を想定し天板の前方は幅約145mm、奥行き約78mmカットされている |

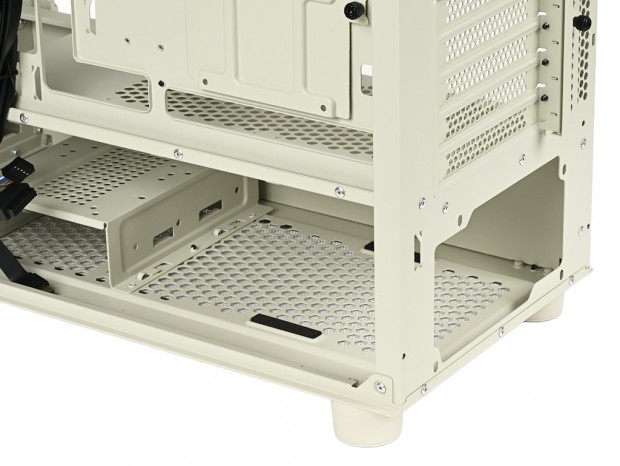

電源ユニットは、PSUシュラウド内部のリア寄りにマウントスペースが用意されている。底面には後に紹介するシャドウベイブラケットが配置されており、両者は設置スペースを共有する関係にある。
なお手元資料によると、電源ユニットの対応奥行きはシャドウベイブラケットを前方に設置した場合で最大200mm、後方に設置した場合で最大180mmとされる。
|
| 隣接するシャドウベイブラケットは移動が可能。前後搭載位置で、電源ユニット有効スペースが20mm前後する |

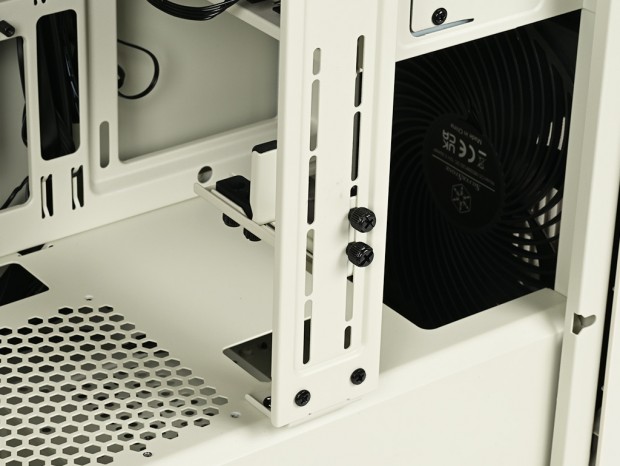

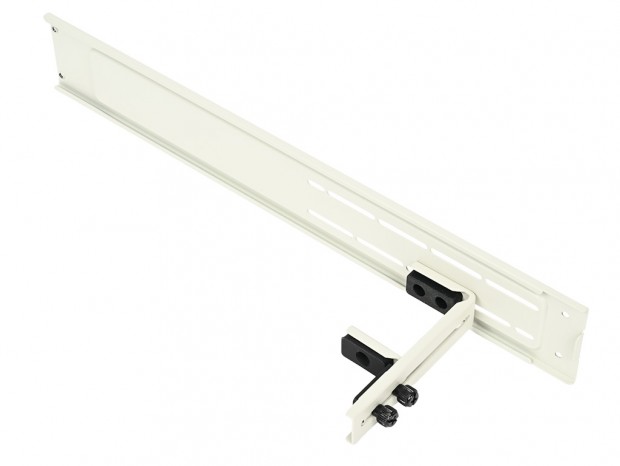

最上部のシャーシフレームと、PSUシュラウド天板部分を結ぶように固定されている支柱は、GPUサポートブラケットだ。ブラケット下部には複数のスリットが設けられており、2本のハンドスクリューで固定された支持部は上下位置の調整が可能。重量級の長尺グラフィックスカードを下支えすることで、カードの歪みやたわみを抑える役割を果たしている。なお搭載ポジションは後方へ80mm移動することができるため、比較的短いグラフィックスカードでも利用することができる。
|
固定方法やポジションから、筐体の剛性を高める効果もありそうだ。なおGPUサポートブラケットの使い方については、組み込みセッションで実際に試してみよう |
|

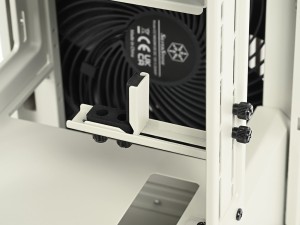

| 支持部は約125mm上下にスライド調節が可能。汎用性も高そうだ |
|

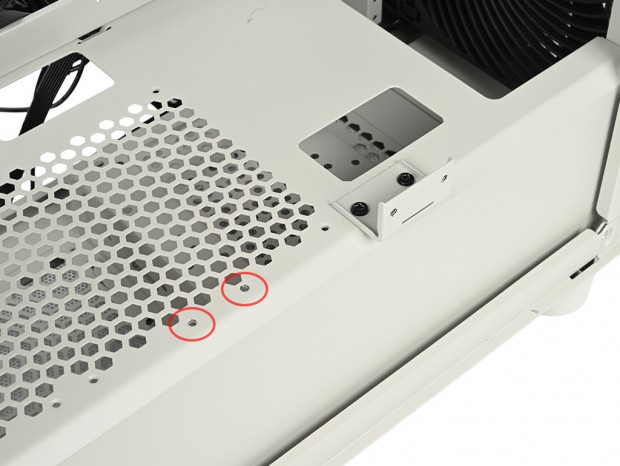

| ブラケット(支柱)はデフォルト位置より後方へ移設が可能。長さ約200mmを超える短いグラフィックスカードでも利用できる |
