マザーボードへの搭載手順（AMD Socket AM5/AM4）

付属品を確認したところで、ここからはマザーボードへの搭載手順を確認していこう。まずはAMD Socket AM5/AM4マザーボードからだ。


マザーボードにあらかじめ取り付けられている樹脂製リテンションを取り外す

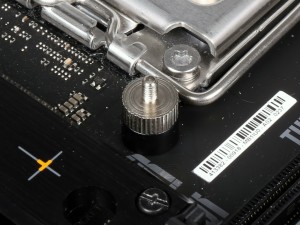

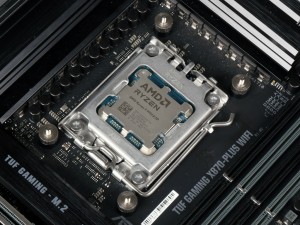

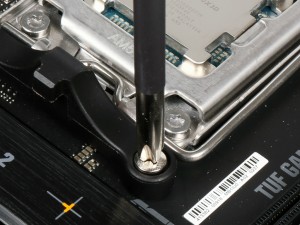

樹脂製リテンションを固定していたネジ穴に「Socket AM5/4用台座固定ネジ」を装着

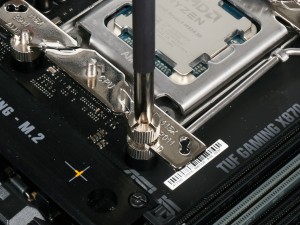

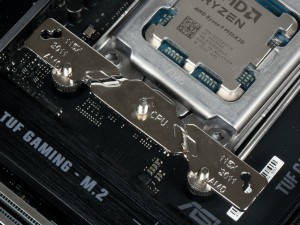

「台座用プレート(2)」を「台座プレート固定用ネジで」固定する

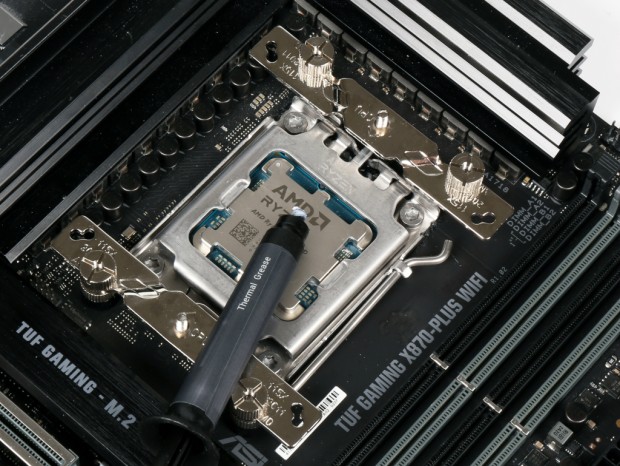

「台座用プレート(2)」の固定が完了したら台座部分は完成。CPUにサーマルグリスを塗布してCPUクーラーを乗せる

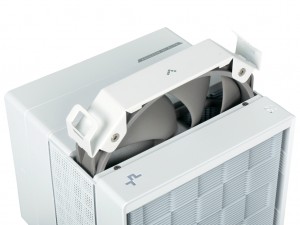

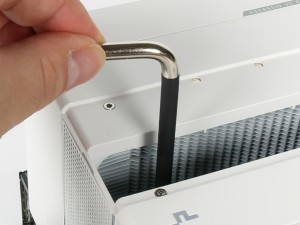

中央の140mmファンを取り外して、「組み立て用ドライバー」で「ASSASSIN VC ELITE WH」を固定する

「ASSASSIN VC ELITE WH」を固定したら140mmファンとトップカバーを取り付けて作業は完了

続いてLGA1851/LGA1700マザーボードへの取り付け方法も簡単に確認しておこう。

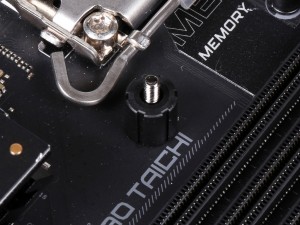

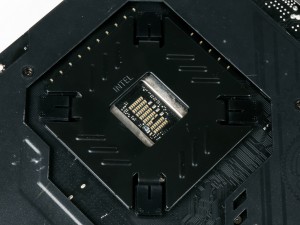

マザーボードの裏側から「Intel用バックプレート」をCPUクーラーマウントホールに合わせて取り付ける	表面から突き出たピンに「Intel用スペーサー」を挿し込む

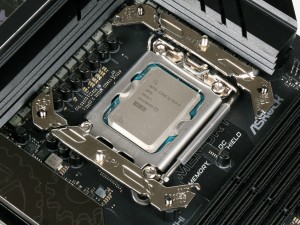

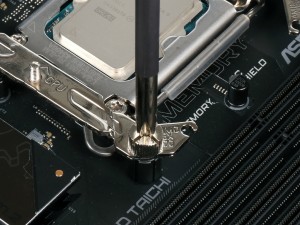

「台座プレート(1)」を「台座プレート固定用ネジ」で固定する

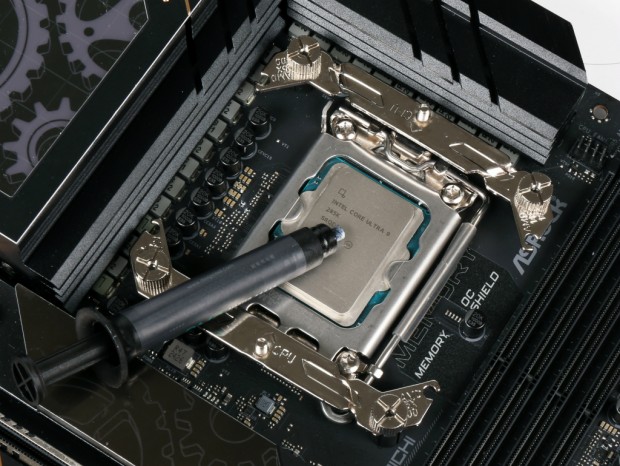

台座部分が完成したら、CPUにグリスを塗布してSocket AM5同じ手順で140mmファンを取り外し、「ASSASSIN VC ELITE WH」を固定する

140mmファンとカバーを戻せば「ASSASSIN VC ELITE WH」の取り付けは完了

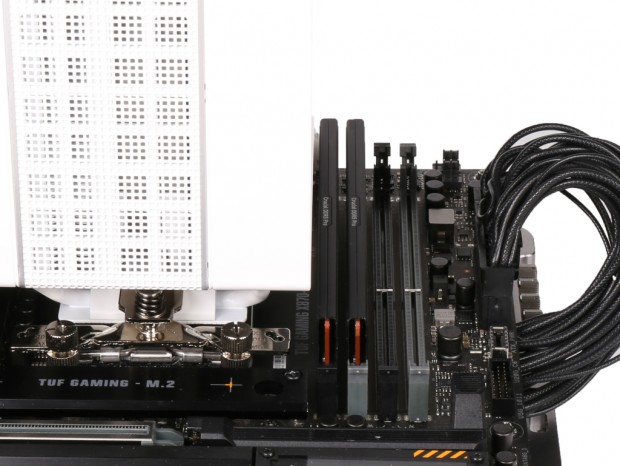

メモリスロットのクリアランスを確認したところ、メモリスロット側ヒートシンクはメモリスロットに干渉することはなく、4本全てのメモリスロットを制限なく使用することができる。

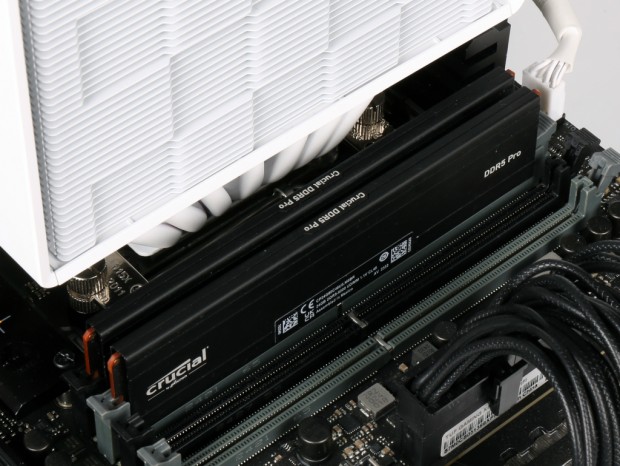

敢えてCPUクーラーに近いソケットにメモリを装着して確認をしたがヒートシンクが干渉することはなかった
