エルミタ的速攻撮って出しレビュー Vol.480

これで全てが分かる。 NZXT「Manta」徹底解説

2016.03.14 更新

文:GDM編集部 松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
PCケース

「Manta」内部構造チェック

愛嬌たっぷりの外観スタイルをチェックした後は、PCケースの善し悪しが決まる内部構造をくまなくチェックしていく。NZXT待望のMini-ITX規格PCケースだけあって、どんな仕掛けが用意されているのか、実に興味深い。

冷却ファンレイアウト

内部構造チェックで先陣を切るのは、冷却ファンレイアウトだ。デザインを重視したPCケースだけに、湾曲したフロントパネルおよびトップパネルは、ほぼ塞がれた状態。とはいえ、いずれも両側面には通気口を設け、外気の取り込みと、内気の排出が効率良く行えるように設計されている。

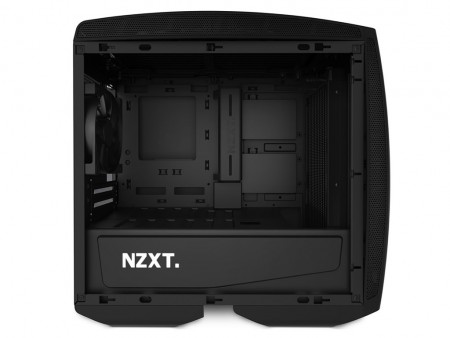

「Manta」のエアフローレイアウト。デザイン的には密閉型PCケースだが、要所に通気口が設けられ、熱が籠もらないように設計されている

フレッシュな外気を取り込むフロントファン

フロントパネルの裏側には、2基の120mm口径ファン(27mm厚)が標準で搭載されている。膨らんだフロントパネルの両側面と下部には外気を取り込む通気口が設けられ、フレッシュな風を常時内部に送り続ける。なおマニュアルによると、標準で搭載される冷却ファンは「FN120 V2」とあり、カタログモデル「FN V2」のブラックインペラモデルのようだ。

フロントパネル裏側に標準装備される「FN120 V2」(120×120×27mm)。仮にカタログモデルだった場合は、1,200rpm±15rpm、21dBA、45CFM、0.9 mm-H2Oになる

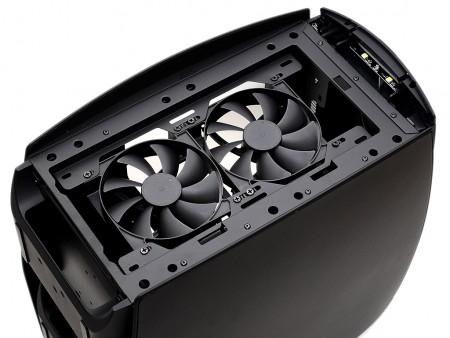

防塵フィルタを外し、フロント標準搭載ファンをチェック。9枚インペラのラウンド形状で、カタログモデルとは異なり、ブラックインペラを採用。なおこのスペースは140mm口径ファン2基にも換装できる
フロントパネル下にもしっかり吸気スペースを確保。実測で最大30mm程度の開口部から、外気を取り込む事ができる

トップ部にも最大2基の冷却ファンが搭載可能

トップパネル裏側にも、冷却ファン搭載スペースが設けられていた。標準では非搭載のトップ部は、120mmまたは140mm口径ファンが最大2基搭載可能。それぞれのネジ穴を用意し、任意で増設ができるようになっている。

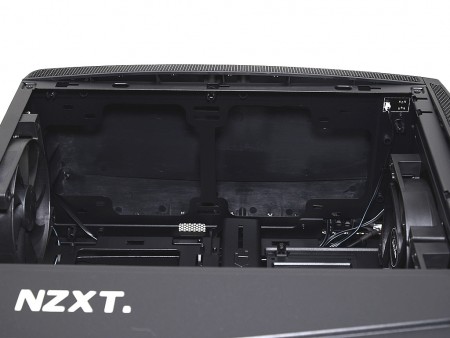

筐体内部より、トップ部のファンスペースをチェック。Mini-ITX規格のミニタワーPCケースながら、ミドルタワーPCケース並の増設スペースが確保されている

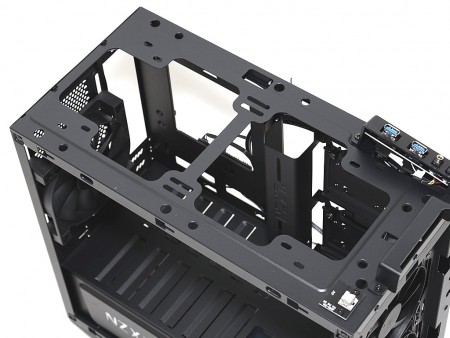

トップパネルを取り外した状態。シャーシ部には120mmおよび140mm口径ファン用のネジ穴を用意。丸穴ではなく長方形にする事で、ポジションを前後に調整可能

リア排気ファンも標準で装備

フロントパネル裏同様、リア部にも120mm口径ファンが1基標準で装備されている。こちらもラウンド形状のブラックインペラファンで、マニュアルには「FN120 V2」の記載が確認できた。出荷時の状態では唯一の排気ファンで、構成パーツから排出された熱を、外部に逃がす役割を果たしてくれる。

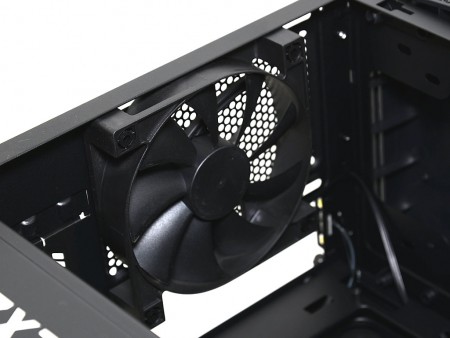

フロント標準搭載ファン同様、型番は「FN120 V2」とあるリア排気ファン。ラウンド形状ファンが搭載されているのは珍しい
PCケース幅には余裕がないため、リアは120mmファンが搭載可能な最大口径。固定はよくあるテーパーネジで、ネジ穴はスライド可能(実測約35mmストローク)なスリットタイプが採用されている
次のページ
NZXTが得意とする"2枚の小さな基板”その役割
