「MPG CORELIQUID P13 WHITE」の付属品をチェック

続いて付属品を確認しておこう。本体以外の付属品は、専用の小箱にまとめられている。さらにネジは用途ごとに小袋に小分けされ、ジッパー袋にまとめて収納されていた。なおマニュアルを確認したところ各パーツにはアルファベットが振られ、具体的なパーツ名称は記されていなかった。そこでここでは、各パーツの一般的な呼び方を記載している。

付属品はMSIロゴがデザインされた小箱にまとめて収納	Intel用バックプレート

マグネット着脱式の「EZ CAP」

LGA1851 / 1700用ネジ（スタンドオフ）×4	LGA1200 / 115x用ネジ（スタンドオフ）×4

Socket AM5 / AM4用ネジ（スタンドオフ）×4	ウォーターブロック固定用スプリングネジ×4

ラジエーター固定用ネジ×12	JAFコネクタ変換アダプター

サーマルグリス

マザーボードへの取り付け方法を確認

冷却性能のテストセッションを前に、MSI「MPG CORELIQUID P13 WHITE」のマザーボードへの取り付け方法を確認方法をチェックしていこう。なお今回は検証にRyzen 9 9950X3Dを使用するため、Socket AM5の搭載手順を紹介する。なおラジエーターの固定方法は「ラジエーター固定用ネジ」でPCケースにネジ留めするだけなので省略した。

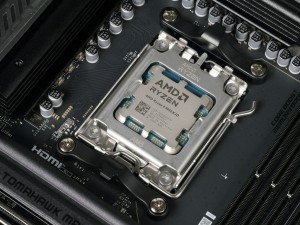

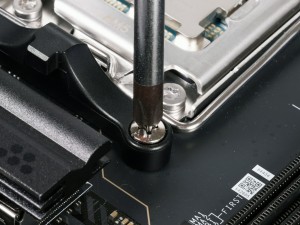

マザーボード備え付けのプラスチック製リテンション1組（2個）を取り外す

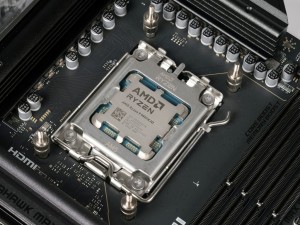

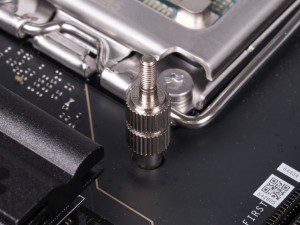

リテンション固定用のネジ穴に「Socket AM5 / AM4用ネジ（スタンドオフ）」を取り付ける

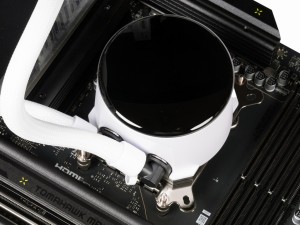

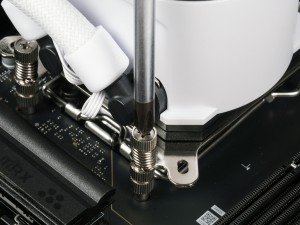

CPUにグリスを塗布して、ウォーターブロックを「ウォーターブロック固定用スプリングネジ」でネジ留め。均等に力が掛かるように対角線に締め付けていく

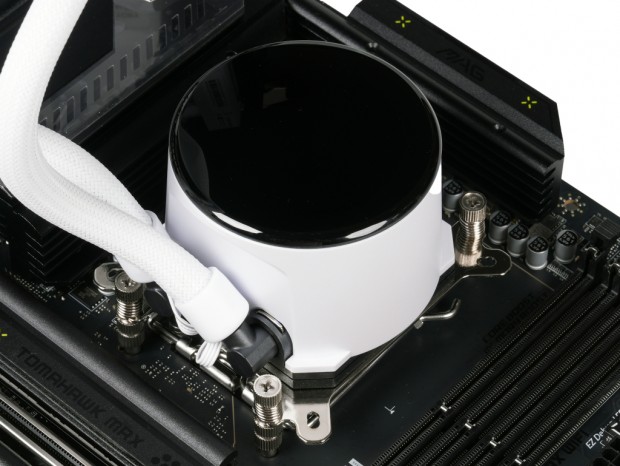

ウォーターブロックがしっかりと固定されているかを確認する

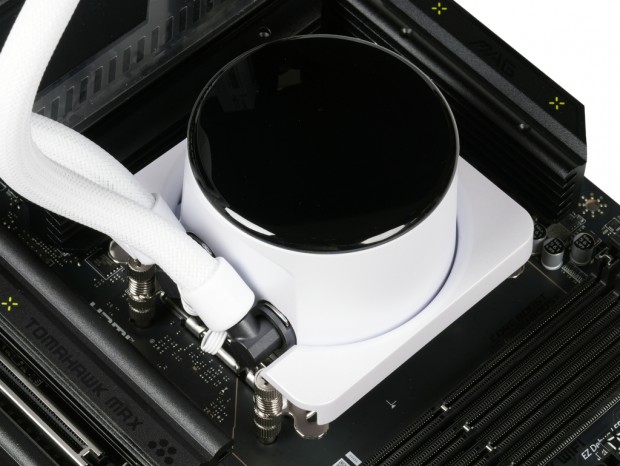

最後にマグネット着脱式の「EZ CAP」を装着すれば作業は完了

なおIntel系CPUでは、マザーボード背面から「Intel用バックプレート」を装着して、スタンドオフに「LGA1851 / 1700用ネジ」または「LGA1200 / 115x用ネジ」を使う以外は、全く同じ手順のため戸惑うことはないだろう。

メモリスロットとのクリアランスを確認

「MPG CORELIQUID P13 WHITE」では、基本的にCPUソケットの下側にウォーターチューブが来るように設置するため、チューブが干渉することはない。また「EZ CAP」もメモリスロットと干渉しないよう配慮されており、クリアランスを気にする必要はないだろう。

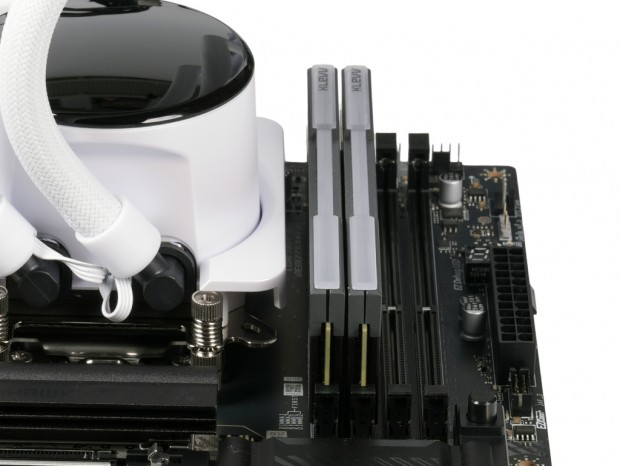

今回は敢えてCPUソケットに近いスロットにメモリを装着しているが、「EZ CAP」とは5mm以上のスペースが確保されていた
