LIAN LI「Vector V100」内部構造チェック

ここからは製品の善し悪しを決定付ける、内部構造を詳しく見ていこう。主なチェックポイントは冷却ファンおよびラジエーターの設置箇所および搭載可能数、ストレージ収納力、拡張カードの有効スペース、さらにケーブルマネジメント機構など。これらを順を追って解説していく。

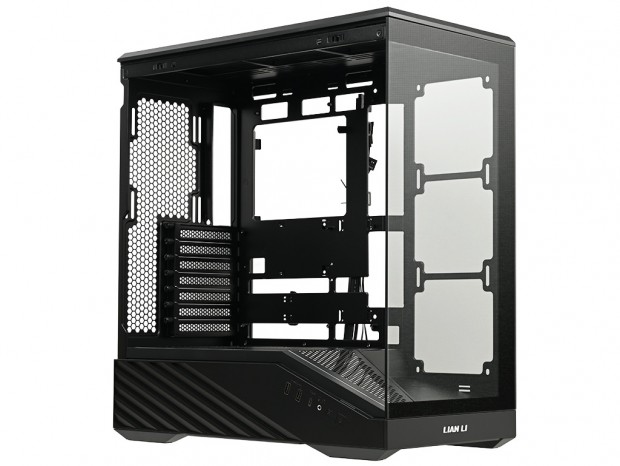

内部構造確認を行う前に、可能な限り外装パネルは外しておこう

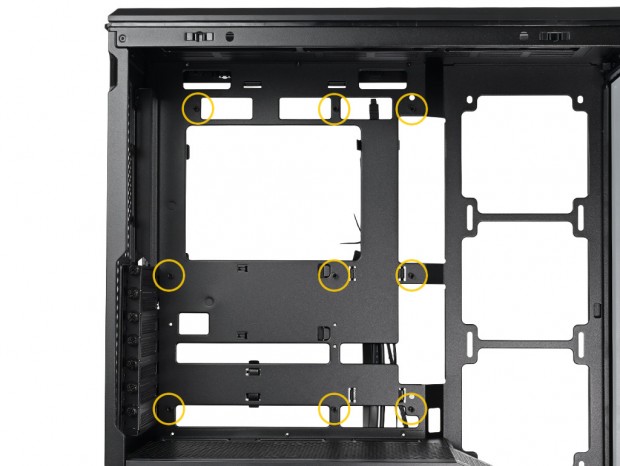

背面コネクタM/Bにも対応するマザーボードトレイ

マザーボードトレイをじっくりみると、なるほど背面コネクタマザーボード対応だけあって、スルーホールと見紛うカットアウト箇所が複数確認できる。そしてトレイ面を詳しく見ると、出荷時より予め合計9本のスタンドオフが装着されていた。そのうち、中央(2列2段目)はマザーボード搭載時のポジションを決める、段差付きが採用されている。

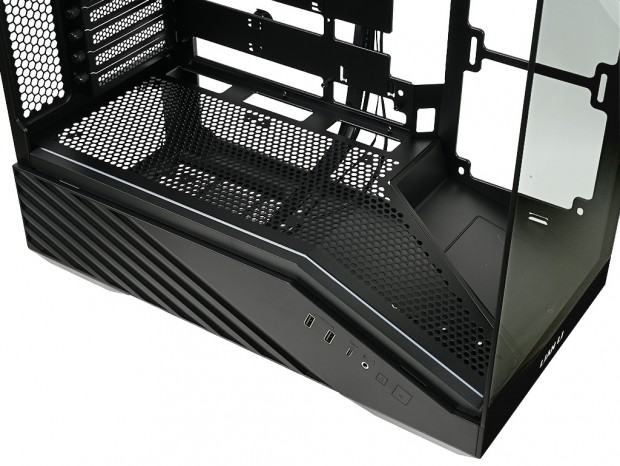

前方へ傾斜するPSUシュラウド(ボトムカバー）

PSUシュラウド(いわゆるボトムカバー)は、後方から前方までを塞ぎ、前寄りは斜めに傾斜がつけられている。天板部は通気孔仕様で、内部に搭載される電源ユニットの熱ごもりを防ごうという考えだ。

また、フィギュアなどを置く設置スペースもPSUシュラウドの延長にあり、傾斜がつく理由はデザインによるところが多い。

ちなみに初期ロット以降の流通分より、PSUシュラウドの天板部にはGPU電源ケーブル用のスルーホールが追加されるという(評価サンプルは初期ロットにつき非搭載)

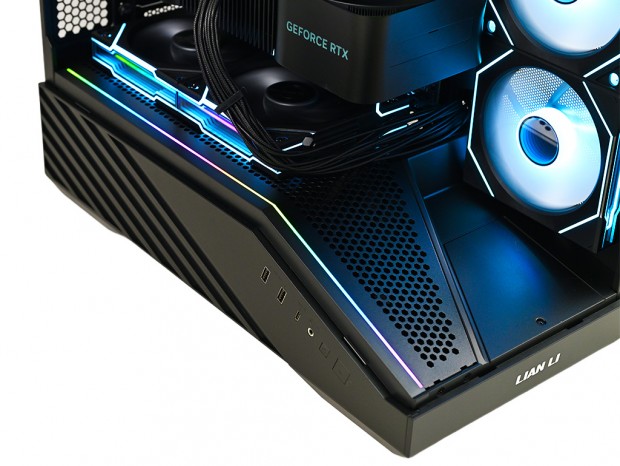

傾斜するPSUシュラウドには、26個ものLEDを埋め込んだARGBストリップを内蔵。左サイドパネル越しにイルミネーションでPCを彩る

個性際立つフィギュア展示用スペース

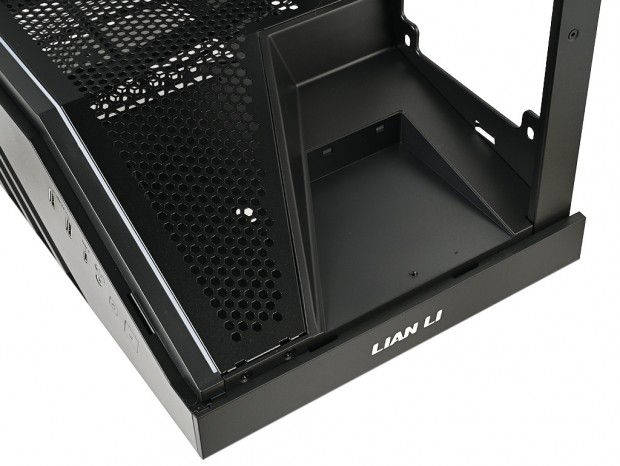

Vector V100にはユニークな仕掛けが用意されている。出荷時はプラスチック製のフタが1本のネジで固定されている前方右手付近。そのフタを外すと、フィギュア展示用のスペースが現れるのだ。

“お立ち台”は後方で約60mm、前方で約115mmの幅を持つ台形ステージで、PSUシュラウドよりも一段低く設計されている。このスペースに好みのフィギュアを配置すれば、ユーザーの個性を全面に表現できる“魅せるPC”が完成する。

過去には回転台を備えたPCケースを紹介したこともあるが、270°パノラマビューならではの演出として、こういったギミックが好きな自作派は一定数いるだろう。ツールフリーでフロントパネル(強化ガラス)が着脱できるだけに、”展示物”の入れ替えが容易である事も付け加えておこう。

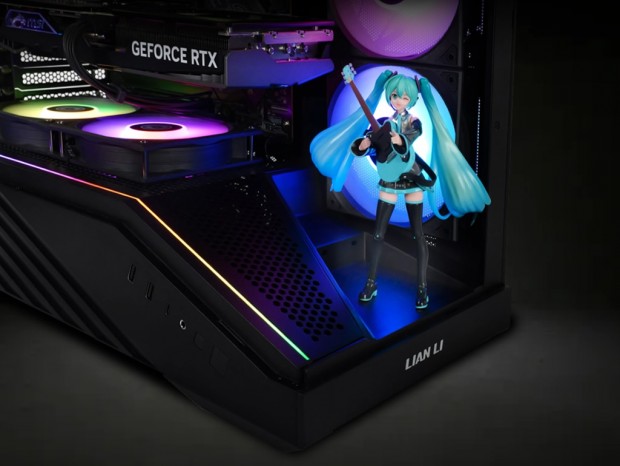

製品サイトにも掲載されている”活用例”。国内代理店、株式会社アユートの担当者も推すユニークな仕掛けだ

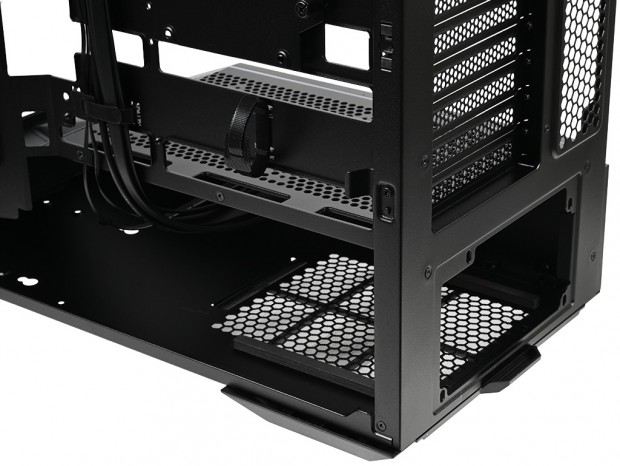

電源ユニット搭載スペース

PSUシュラウド内部に目を移すと、後方は電源ユニットの搭載エリアだ。有効スペースは公称で奥行き220mmまで。近頃のミドルタワーPCケースとしては、標準的なサイズだろう。ちなみにPSUシュラウド内部高は実測で約97mm。ATX規格の電源ユニットは高さ86mmだから開口部を含め、居住性は悪くない。
