強化ガラス採用の左サイドパネルと通気孔仕様の右サイドパネル

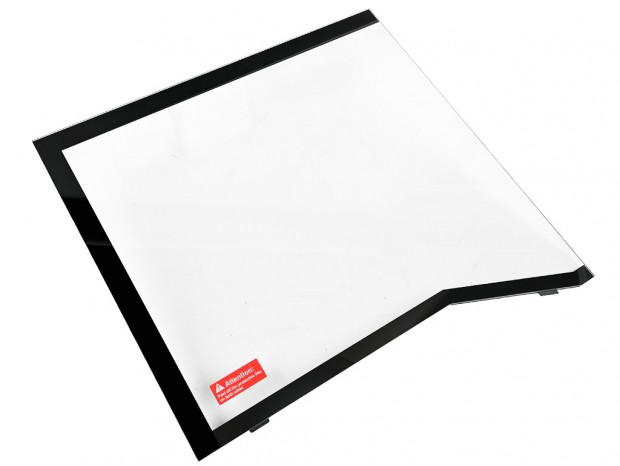

左サイドパネルには厚さ4mmの強化ガラスを採用。270°パノラマビューを実現するピラーレスデザインPCケースにおいて、欠かせない構成要素のひとつとなっている。シャーシへの取り付けは、パネル側の突起とシャーシ側のプラスチック製クリップによるツールフリー方式を採用。下部は2つの凸部をシャーシ側の溝に引っ掛けるだけで固定できる仕組みだ。

さらに詳しく見ていくと、裏面上部には幅約20mmのスチール製プレート、下部には幅約15mmのスチール製プレートが装着されている。またフロント側の縦列には、幅約15mmのゴムが備えられていた。加えてガラスパネルの下部は斜めにカットされており、後述する前方に傾斜したPSUシュラウドの法面に沿うような形状になっている。単なる四角形に収めず、デザイン性を持たせているあたりに、LIAN LIらしい個性が感じられる。

なお代理店の株式会社アユートによると、初期ロット以降から若干の仕様変更が行われ、背面固定用のネジ穴が追加されるとのこと。輸送時や不測の事態で起こり得る脱落を物理的に防ごうという考えだ

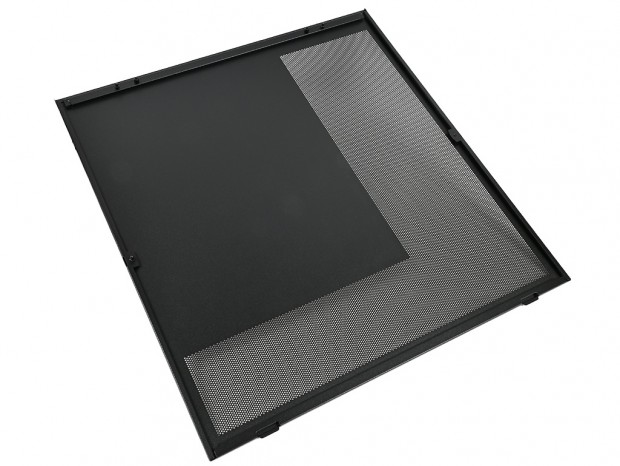

右サイドパネルはスチール製で、全体の約43％を占めるメッシュ構造の通気孔を採用している。これは前方縦列に配置可能なサイドファン増設エリアと、PSUシュラウド内部の電源ユニット搭載エリアをなぞるようにL字型にレイアウトされたものだ。見た目の一体感を崩さずに、冷却効率を高める意図が込められており、デザインと機能性の両立を狙った設計といえる。

シャーシへの固定方法は左側面同様にツールフリー機構を採用。パネルサイズは実測で幅約440mm、高さ約450mm

オーソドックスなリアパネル

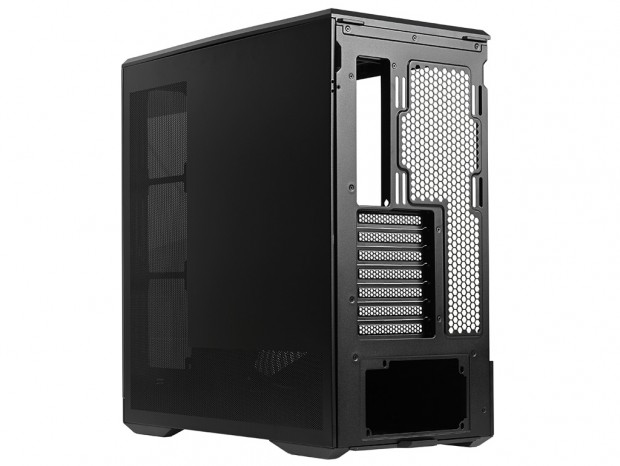

本体背面から、リアパネルのレイアウトを確認する。まず右手の上段から中段までの”旗竿地”はハニカム状の通気孔仕様で、上部には冷却ファンが増設可能。その左手の縦長カットアウトは、マザーボードのバックパネルエリア。中段左手には積み重なる格好で拡張スロットがあり、最下段の最も大きなカットアウトが電源ユニットの搭載スペースに割り当てられている。

このように、リアパネルの様子から内部設計はオーソドックスで奇をてらわないミドルタワーPCケースである事が想像できる。

約半分が通気孔のボトムパネル

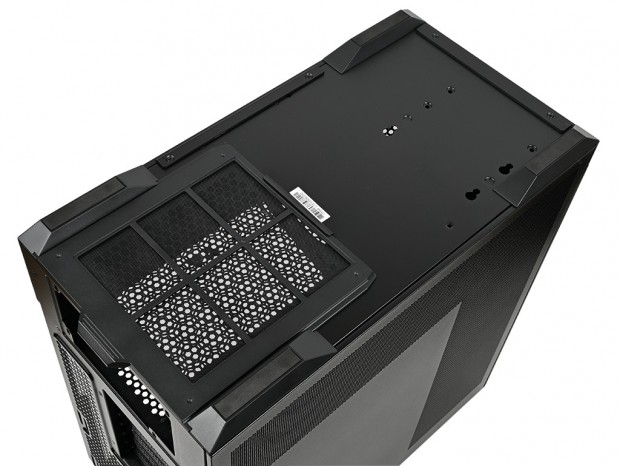

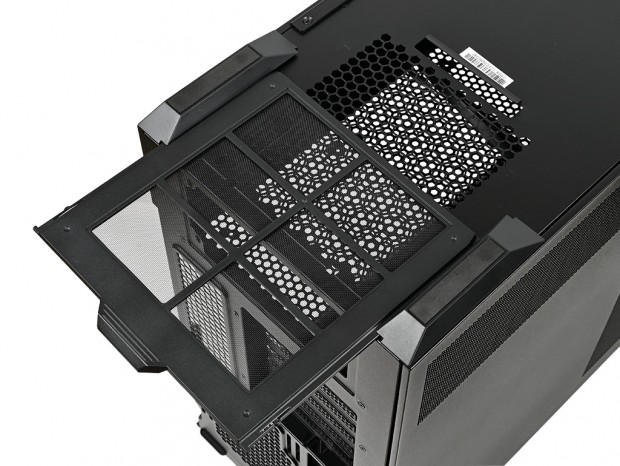

構成パーツを満載にすると、なかなか見る機会がないのがボトムパネル。身軽なうちに本体を逆さまにして、じっくりと観察してみよう。まず目に付くのは電源ユニット搭載エリアをカバーする、後方のダストフィルター。プラスチック製で後方スライド着脱に対応。容易にメンテナンスができるようになっている。

電源ユニット内蔵ファンをホコリから守るダストフィルター。サイズは実測で幅約188mm、長さ約188mmの正方形だった

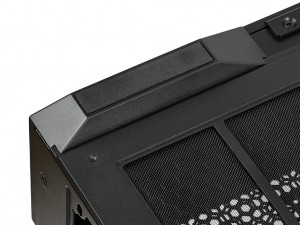

そして四隅にはプラスチック製の台座(インシュレーター)を装備。脚高は実測約15mmで、設置面との間にすき間を設けている。また接触面には滑り止めラバー(幅約12mm、長さ約67mm)が装着されていた。

縦に長いプラスチック製の台座(インシュレーター)。設置面積が広いため、構成パーツ組み込み後の安定感も良さそうだ
