V型エンジンを思わせる重厚なオールブラックデザイン

ここからはパッケージから本体を取り出し、「V8 ACE 3DHP Black AMD」の外観をチェックしていこう。

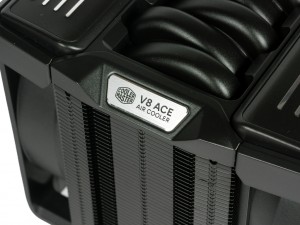

ヒートシンクやヒートパイプ、両サイドに実装された冷却ファンに至るまですべてブラックにカラーリングされている。トップカバーにはシルバーの「V8 ACE」エンブレムと、V8エンジンのエキゾーストパイプを思わせる意匠を採用。冷却ファンにもシルバーの「V8 3DHP」ロゴをあしらった装飾カバーが取り付けられており、統一感のあるデザインに仕上げられている。

外形寸法は幅136.47mm、奥行き138.95mm、高さは167.3mm。シングルタワー構造により設置面積は比較的コンパクトに抑えられている。ただし、全高は160mmを超えるため、小型のミドルタワーやミニタワーPCケースで使用する場合にはあらかじめクリアランスを確認しておこう。

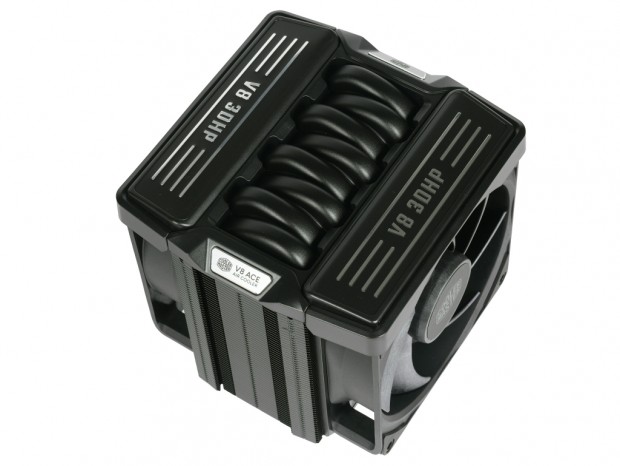

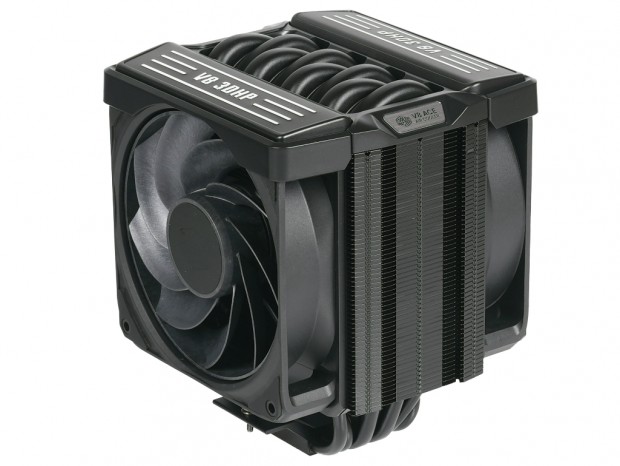

ヒートシンクや冷却ファンには、V型エンジンをモチーフにした装飾用のトップカバーを搭載

ヒートシンクや冷却ファン、トップカバーだけでなく、ヒートパイプもブラックカラーで統一されている

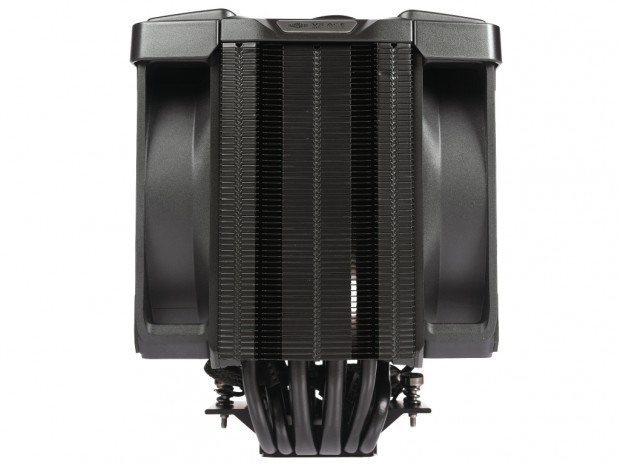

トップカバーを搭載していることもあり、高さは167.3mm。PCケースによってはサイドパネルと干渉する可能性がある

57枚のアルミニウムフィンを備えたヒートシンク

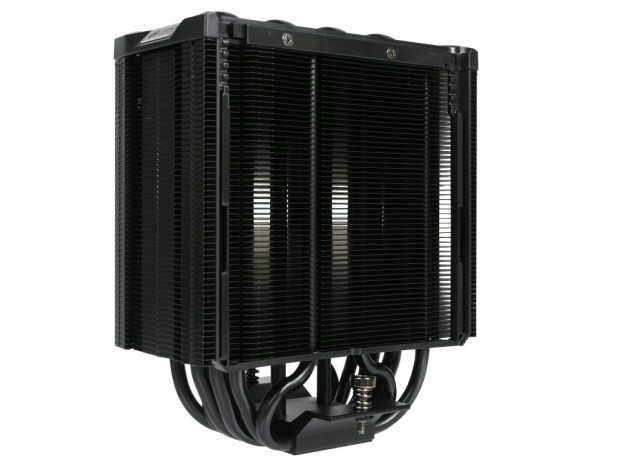

続いて、トップカバーと2基の冷却ファンを取り外し、ヒートシンクを確認していこう。アルミニウム製のヒートシンクは、中央部に段差が設けられたオーソドックスな形状の57枚のフィンと、合計6本のヒートパイプで構成されている。シングルタワー構造ということもあり、両サイドの冷却ファンを取り外すと見た目以上にコンパクトな印象を受ける。

また、ヒートシンクの両面にはプラスチック製の専用レールが取り付けられており、2基の冷却ファンをスムーズに着脱できる構造だ。

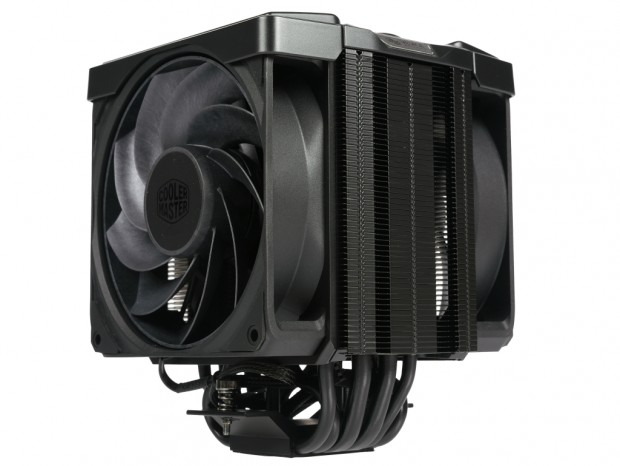

2基の冷却ファンはプラスチック製の専用レールで装着されており、ツールレスで着脱可能。また上部にオフセットして配置もできる

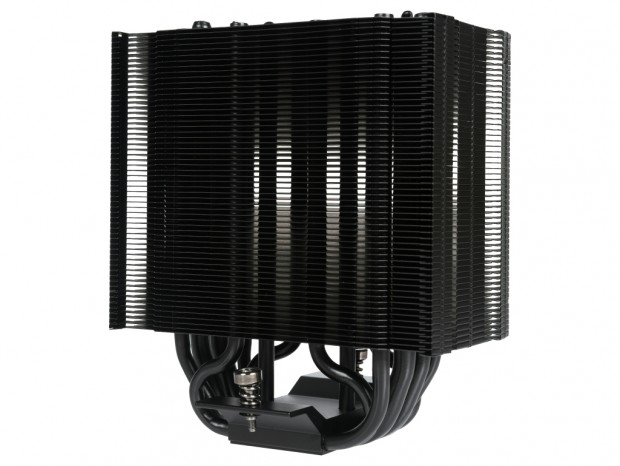

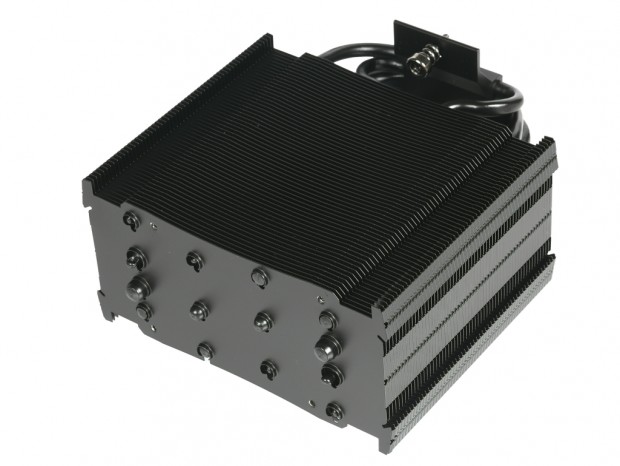

トップカバーとプラスチック製の専用レールを取り外したところ。57枚のアルミニウムフィンは、中央部と両端に段差を設けた形状になっている
