エルミタ的速攻撮って出しレビュー Vol.1591

多用途対応の万能ハイエンドマザーボード、ASRock「X870 Taichi Creator」

各種コネクタや搭載チップをチェック

画像セッションのラストは、ここまで紹介できなかった基板上のコネクタやチップをまとめて紹介していこう。

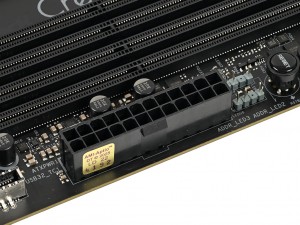

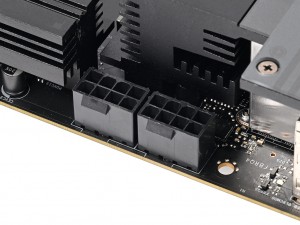

メインのATX24pinコネクタやCPU 4+4pinコネクタには、高効率な高密度ピンを採用

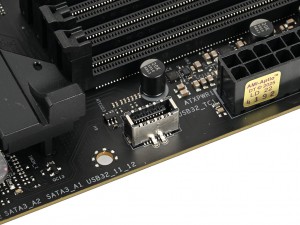

フロントパネル用のUSB 3.2 Gen 2×2 Type-Cコネクタは最大36WまでのUSB PDに対応	フロントパネル用のUSB 3.0 Type-Aコネクタも実装

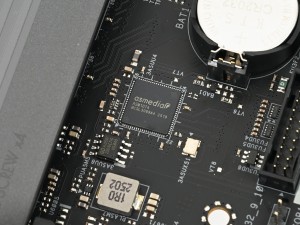

リアインターフェイス部にはUSB4コントローラASMedia「ASM4242」とUSB 3.2 Gen 1ハブコントローラASMedia「ASM1074」を搭載

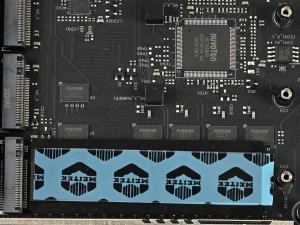

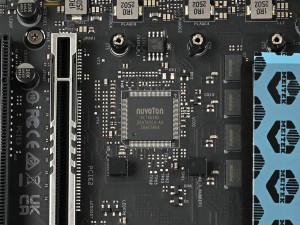

I/Oコントローラnuvoton「NCT6686D」	PCI Express 5.0対応リタイマーPHISON「PS7101-51」

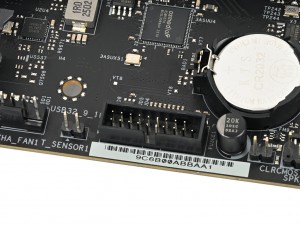

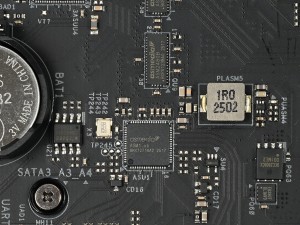

フロントパネル用のピンヘッダにもASMedia「ASM1074」を搭載	SATA 3.0コントローラASMedia「ASM1164」

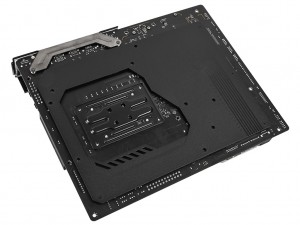

基板の背面には電源回路やチップセット部にサーマルパッドを備えたバックプレートを実装。重量は354gだった
