エルミタ的速攻撮って出しレビュー Vol.1073

MSI「MPG Z690 CARBON WIFI」検証:ミドルレンジ最高峰の20フェーズ電源搭載

2021.11.12 更新

文:編集部 池西 樹/撮影:松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
Intel Intel Z690 MSI マザーボード

「SMT溶接プロセス」でDDR5-6666の高速メモリに対応

メモリスロットはデュアルチャネル対応のDDR5x4本で、最大128GBまで増設が可能だ。さらにメモリ回路を短縮し、データ信号のロストを抑制する「SMT溶接プロセス」と、ノイズを防ぐ独立したメモリ回路設計「Memory Boost」を組み合わせることで、定格の1.4倍近い最高6,666MHzという超高クロックメモリをサポートする。

z690cw_51_1024x768

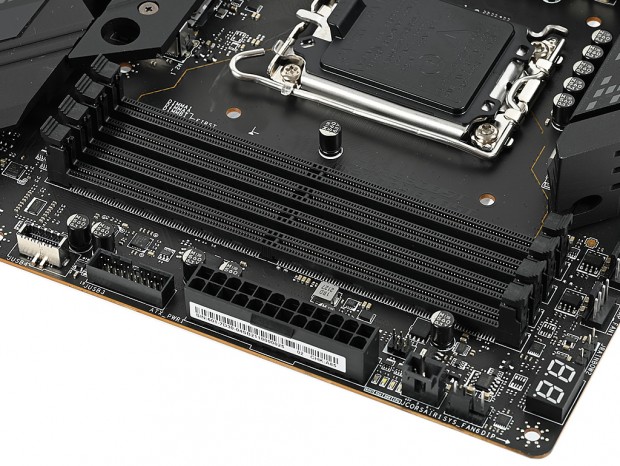

メモリスロットはCPUソケット側からDIMMA1/A2/B1/B2の並び。2枚で運用する場合はシルク印刷にある通り、DIMMA2/B2から使用する
z690cw_101_1024x576
MSI Z690マザーボードではメモリの配線に「SMT溶接プロセス」を採用している
z690cw_103_1024x768

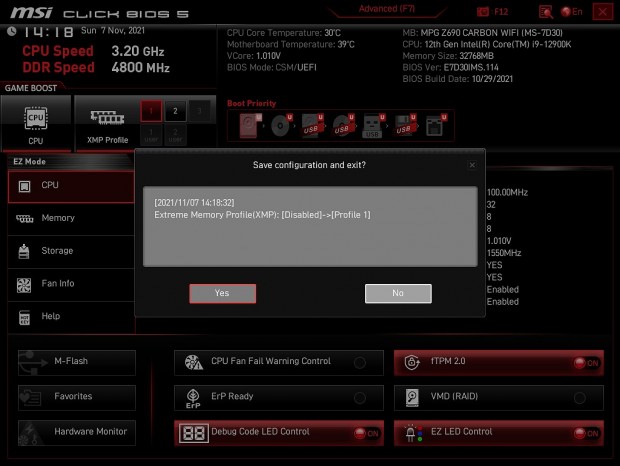

Intel XMP3.0に対応するため、オーバークロックメモリもプロファイルを読み込むだけで最適な設定が可能
z690cw_101_1024x768 z690cw_102_1024x768

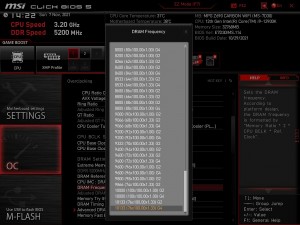

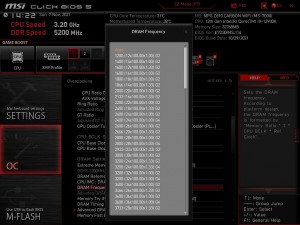

「Click BIOS 5」にはDDR5-1200~DDR5-10133までの設定が用意されていた

最大5枚のNVMe M.2 SSDを搭載可能

ストレージインターフェイスはCPU接続のPCI-Express4.0(x4) M.2スロットx1、チップセット接続のPCI-Express4.0(x4) M.2スロットx3、PCI-Express3.0(x4) M.2スロットx1に加え、SATA3.0(6Gbps)x6(チップセットx4/ASMedia ASM1061x2)を搭載する。なおM.2スロットにはいずれも専用ヒートシンク「M.2 Shield Frozr」が標準装備され、CPU接続の最上段のM.2スロットには両面にサーマルパッドを備える。

z690cw_19_1024x768
CPU接続x1、チップセット接続x4のM.2スロットを備え、最大5台のNVMe M.2 SSDを搭載することができる
z690cw_21_1024x768

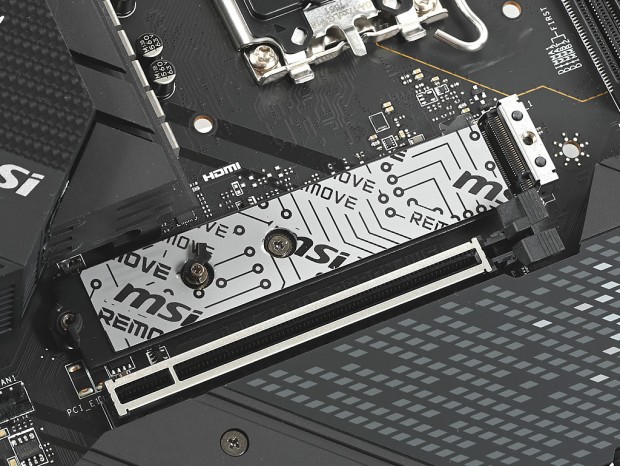

CPU接続の「M2_1」。ベース部分にもサーマルパッドが貼り付けられ、SSDの固定が簡単な「EZ M.2 CLIP」機構を備える
z690cw_22_1024x768 z690cw_36_1024x768

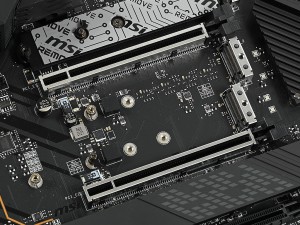

中段にある「M2_2」「M2_3」はいずれもチップセット接続で、PCI-Express4.0(x4)に対応する
z690cw_24_1024x768 z690cw_23_1024x768

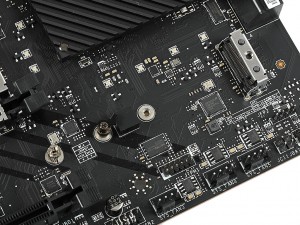

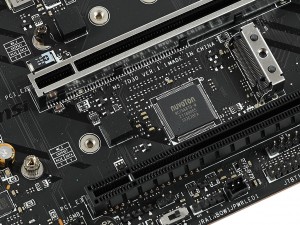

下段左側にある「M2_4」は、PCI-Express3.0(x4)/SATA3.0(6Gbps)両対応 下段右側にある「M2_5」は、PCI-Express4.0(x4)/SATA3.0(6Gbps)両対応
z690cw_20_1024x768

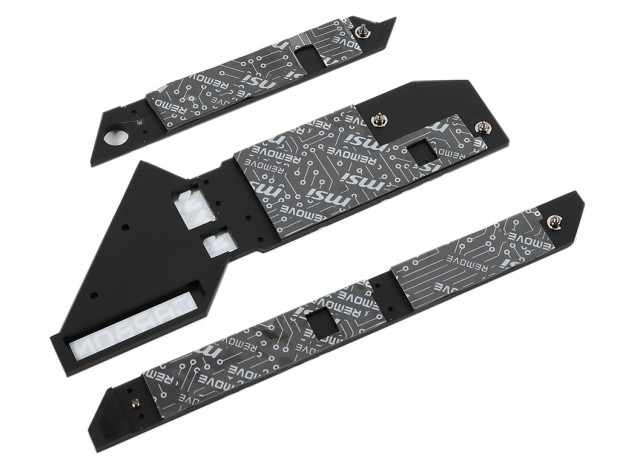

すべてのM.2スロットに「M.2 Shield Frozr」を標準装備。主要ネジはヒートシンクから脱落しないため、紛失の心配もない
z690cw_43_1024x768

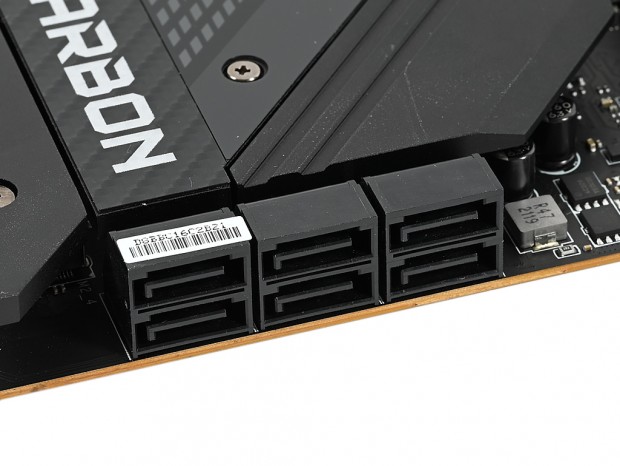

計6ポートのSATA3.0(6Gbps)。向かって左側と中央のSATA5~8はチップセット接続、右側のSATAA/SATABはASMedia「ASM1061」接続

従来の2倍の帯域幅を誇るPCI-Express5.0に対応

拡張スロットは従来の2倍の帯域幅を誇るPCI-Express5.0に対応するx16形状スロットx2と、PCI-Express3.0(x4/x16形状)x1の計3本を搭載する。なおPCI-Express5.0(x16形状)スロットの実装方式は、電気干渉やノイズを低減した「Surface Mount Technology」(SMT)で、周囲をメタルシールドで補強した「PCI-E Steel Armor」を採用する。

z690cw_17_1024x768

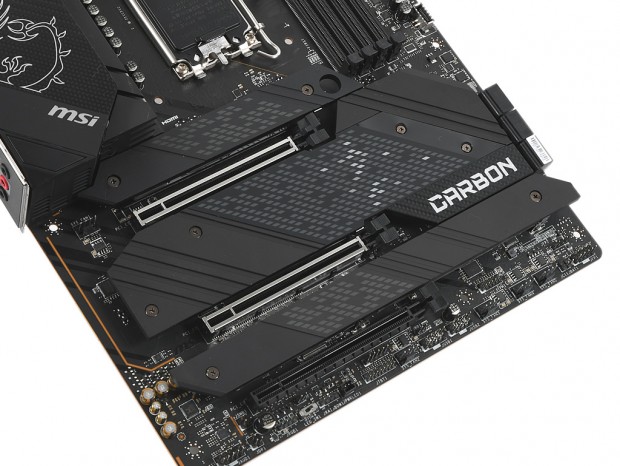

未だ対応製品がないため、その性能を最大限に活かすことはできないが、これまでの2倍の帯域幅を誇るPCI-Express5.0(x16形状)スロットを搭載
z690cw_35_1024x768
PCI-Express5.0(x16形状)スロットはメタルシールドを備えた「PCI-E Steel Armor」
次のページ
Realtek「ALC4080」採用の「Audio Boost 5」
