着脱容易なサイレントカバー付きトップパネル

静音志向の強い「DS 230」。出荷時（標準状態）のトップパネルは密閉状態で、内部からの音漏れを可能な限り防ごうという作戦だ。取り外し可能な「サイレントカバー」は、フロントパネル同様、静音性を極めた高密度遮音素材による二層構造を採用。マグネットでシャーシ（天板）には固定されており、冷却ファン増設時など必要に応じてスタイルが変更できる。

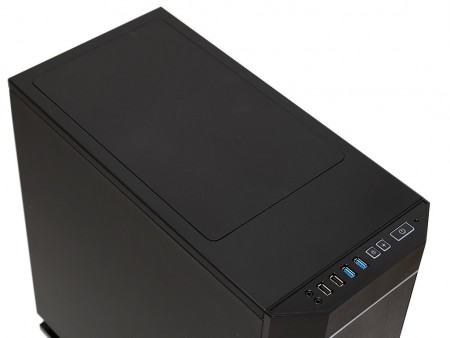

出荷時（標準状態）に標準で装着されている「サイレントカバー」。高密度遮音素材による二層構造を採用し、密閉性を高め、内部からの音漏れを防ぐ
冷却ファン増設時や、内部温度上昇が気になるシーンでは、マグネット着脱式「サイレントカバー」を取り外せばいい

高密度遮音素材による二層構造のサイドパネル

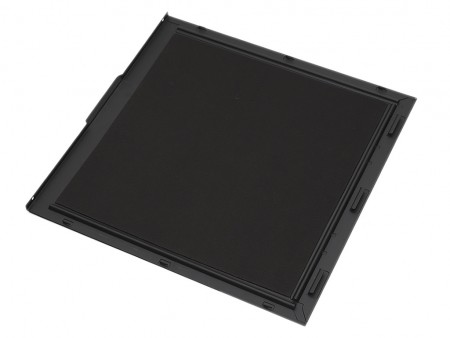

左右両サイドパネルは開口部がなく、全て密閉状態だ。パネル内側にはフロントパネル、トップパネル同様、高密度遮音素材による二層構造を採用。PCケースで最も面積が広く、共振の影響が受けやすいサイドパネルだが、遮音素材を貼り付ける事で、明らかに剛性も強化されている。

近頃のPCケースとしては珍しく、左サイドパネルも密閉状態。「DS 230」の静音に対する思いの強さが表れている

リアパネルのレイアウト

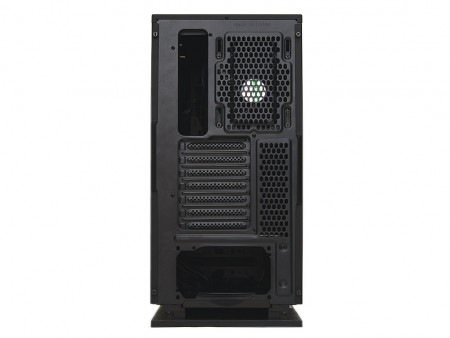

ボディ裏手に回り、リアパネルのレイアウトを確認してみよう。まず最上段右側には、標準装備の120mm口径ファン。その左手のカットはマザーボードのバックパネルI/O部に当たる。その下、中段左には拡張スロットが積み重ねられ、その右側には通気孔。最下段には電源ユニットのマウント用開口部が確認できる。この配置から、内部構造は多くのミドルタワーPCケースが採用するスタイルと大きな違いは見当たらない。

基本に忠実、言い換えればオーソドックスなレイアウトを採用するリアパネル

特徴的なボトムパネルデザイン

外観周りで最も特徴的なのは、ボトムパネルかもしれない。通常シャーシの底面にインシュレーターなどを四隅に取り付け、そのまま床に設置する。しかし「DS 230」は、シャーシ底面全体を覆うほど広い、プラスチック製のパネルをネジとツメで固定。その四隅に円形のゴム足を装備させている。

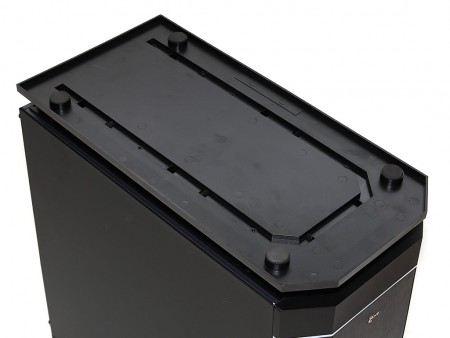

スチール製シャーシとプラスチック製パネルで構成されたボトム面。その間には隙間が設けられている。この部分については、後ほどじっくり解説しよう
四隅に取り付けられた、円形のラバーグリップ。直径は実測で約22mm程度	電源ユニット搭載エリアには、スライド着脱式の防塵フィルタが装備されていた
