トップパネルにラジエターを搭載してみる

当然ながら、水冷構成も想定して設計されている「DS 230」。ここで冷却ファン搭載スペースにラジエターをマウントしてみよう。

トップパネルの「サイレントカバー」を取り外すと、140mmまたは120mm口径ファンが2台搭載できるスペースがあらわになる。これで静音志向から高冷却志向へと性格を変えるワケだ。冷却能力を考えると、少しでも大きなラジエター＆冷却ファンをチョイスしたくなるが、140mm口径ファン×2基による280mmサイズラジエターは搭載できるのだろうか。

緑色の丸印が140mm口径ファン用の穴、黄色が120mm口径ファン用。140mm口径ファン（25mm厚）単体の搭載は可能だが、ラジエターまで搭載できるスペースは無く、マザーボードのヒートシンクに干渉してしまった

結果は搭載できなかった。140mm口径ファンのネジ穴が、右サイドパネル寄りにオフセットされているため、マザーボードのCPUソケット周辺ヒートシンクに干渉してしまう。よって、140mm口径ファン2基は搭載できるものの、ラジエターは240mmサイズが最大という事になる。

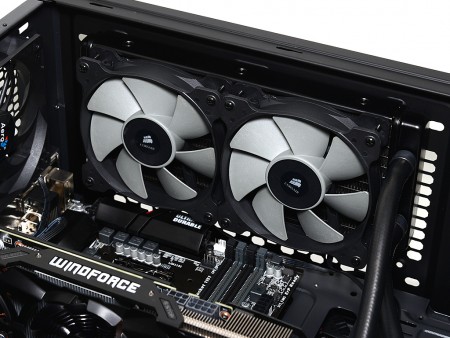

	120mm口径ファン（25mm厚）×2基搭載の240mmサイズラジエターは、問題無く搭載できた。なおマザーボードからラジエターの端までの距離は、実測で約45mmだった

フロントパネルにラジエターを搭載してみる

次に、フロントパネル裏面に注目。この面には280mmおよび360mmサイズのラジエターがマウントできる。定番だったフロントパネル裏のシャドウベイを別のエリアに移動したことで、この面が「DS 230」におけるラジエターのメイン搭載エリアとなっている。そこで、トップパネルでは搭載できなかった280mmサイズラジエター（140mmファン×2基）をマウントしてみよう。

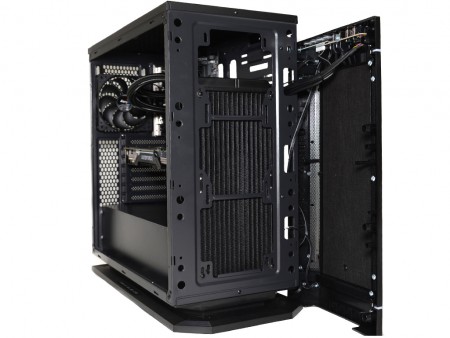

標準搭載される120mm口径ファン1基に代わり、280mmサイズラジエターをマウント。作業にはフロントパネルと防塵フィルタを予め外しておく必要がある

ラジエターの固定に、特別な作業はない。フロントパネルと防塵フィルタ、さらに標準搭載される120mm口径ファンを取り外し、ここにラジエターをフロントパネル前面からネジ留めを行う。

唯一注意が必要なのは、隣接する2.5インチSSDとの折り合いだ。ラジエターとSSDはかなり接近しており、搭載手順はSSD→ラジエターになるだろう。さらに幅が広い280mmサイズラジエターを搭載する場合、ラジエター側面がSSD側に大きく張り出してしまう。2.5インチSSDは9.5mm厚では干渉し、7mm厚のみに制限される事を覚えておこう。

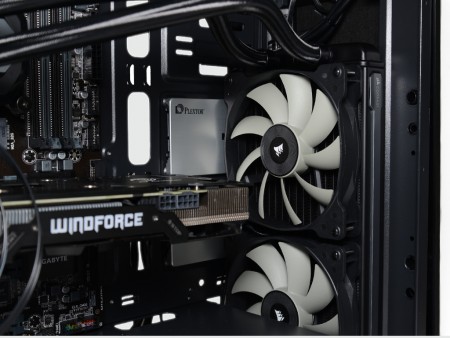

140mm口径ファン搭載の280mmサイズラジエターは幅が広く、隣接する2.5インチSSD（7mm厚）との間に空きスペースはほぼ無い

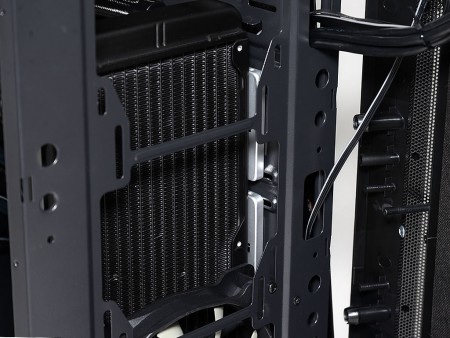

フロントパネル側から見た、ラジエターと2.5インチSSD（7mm厚）の関係。冷却ファン固定用の穴が、もう少し左サイドパネル側にズレていれば回避できたはずだ

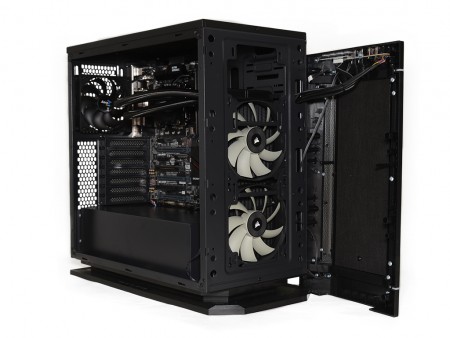

今回はエアフロー方向を内部からフロントパネル側に排気するパターンと、外気を前部から筐体内部に吹き付けるパターンを試した。唯一気になるのは、電源ユニットのカバーが下段の冷却ファンの真裏にある点。だが、冷却ファンに面するカバー側面には、スリットが設けられており、吹き付けられた風が跳ね返る事はない。設計上、筐体内部に対し「吸い出し」と「吹きつけ」は、自由に選択できる。

フロントパネルから外気を取り入れ、筐体内部に吹き付けるエアフロー。電源ユニットのカバー側面には”風の壁”を回避するスリットが設けられている
