エルミタ的一点突破 Vol.28
2012.12.26 更新
文：GDM編集部 松枝 清顕

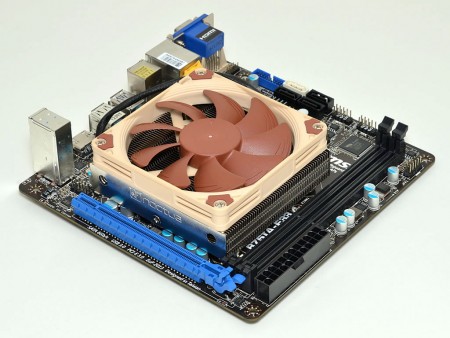

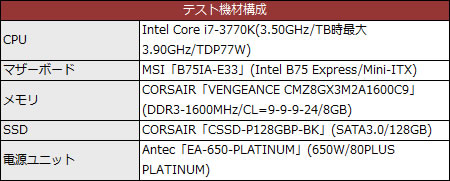

Noctuaの自信作、「NH-L9」シリーズの概要を把握したところで、CPUクーラーたる肝心の冷却能力をチェックしてみよう。今回使用したマザーボードは、先日のレビューでもご紹介したIntel B75 Expressチップ搭載MSI「B75IA-E33」を使用した。なお、「NH-L9i」の対応TDPは65W（Ivy Bridge）と明記されているものの、ケース内部のエアフローが十分に確保され、さらにTurbo Boostをdisabledにした場合のみTDP77Wも共用範囲という。そこでCPUはIntel Core i7-3770K（TDP77W / Turbo Boost disabled設定）をチョイスし、実稼働におけるCPUコア温度をチェックしてみよう。なお製品にはファン回転数減速ケーブル「Low-Noise Adaptor」（L.N.A.）が付属することから、2パターンでの計測を行っている。
| CPUクーラーテストレギュレーション（計測室内温度14℃） | ||||||
|---|---|---|---|---|---|---|
| 1.マザーボードはケースに組み込まない状態で計測する （ケースファンなどケース内エアフローの影響を受けない状態で、できる限りCPUクーラー本来の性能を見る 2.マザーボードなどの各種設定はデフォルトのまま行う 3.CPUに100%負荷をかけ、計5回のテストを実行 4.騒音値は、ファンから30cmの距離で計測 5.高負荷状態はストレステストツール「OCCT 4.3.2」を使用 （アイドル時および高負荷時（100%/30分）の数値を計測） 6.CPU温度計測には「OCCT 4.3.2」を使用（全コア平均値） 7.ファン回転数は「SpeedFan 4.47」を使用 |
||||||
【参考モデル】Intel Core i7-3770K同梱純正CPUクーラー
|
 |
|

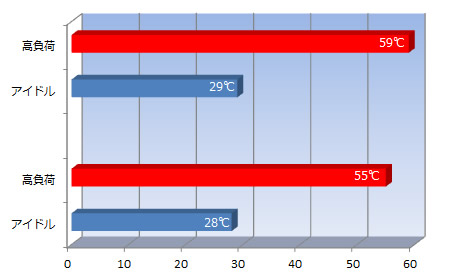

| 上段：Low-Noise Adaptor（L.N.A.）使用時 下段：ファン標準回転時 ※Intel Core i7-3770K（Turbo Boost disabled） |
|
もう一度お断りしておくと、今回テストで使用したIntel Corei 7-3770KはTurbo Boostをdisabledの状態で計測を行っている。よって、これまで検証してきたレビュー検証結果との直接比較はできない点は、留意する必要がある。
結果を見ると、同梱されるファン回転数減速ケーブル「Low-Noise Adaptor」（L.N.A.）使用（グラフ上段）で、アイドル時29℃、高負荷時59℃。一方、標準回転時では、アイドル時28℃、高負荷時55℃となった。室内温度が低かった事も手伝って、アイドル時は30℃を切り、高負荷時でも50℃台に収まっている。高さ37mmのCPUクーラーという点を考慮すれば、非常に良好なスコアだ。ちなみに「Low-Noise Adaptor」（L.N.A.）使用で4℃の差は、エアフローの強弱が機敏に反応している証拠と言える。
 |
|

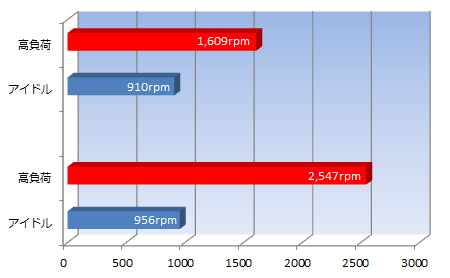

| 上段：Low-Noise Adaptor（L.N.A.）使用時 下段：ファン標準回転時 ※Intel Core i7-3770K（Turbo Boost disabled） |
|
次に冷却ファン回転数を「SpeedFan 4.46」で確認したところ、標準でアイドル時956rpm、高負荷時2,547rpm、「Low-Noise Adaptor」（L.N.A.）使用時では、アイドル時910rpm、高負荷時1,609rpmとなった。アイドル時は誤差の範囲内として、高負荷時を見比べると、「Low-Noise Adaptor」（L.N.A.）は約40％ほど減速されている。単純に言えることではないが、回転差938rpmはCPUコア温度テストで計測された“4℃分”という事になる。
 |
|

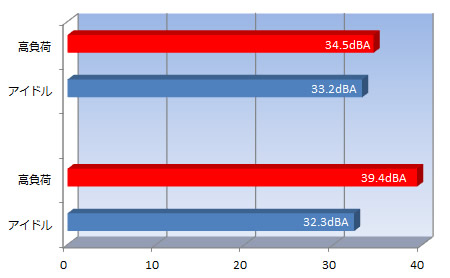

| 上段：Low-Noise Adaptor（L.N.A.）使用時 下段：ファン標準回転時 ※Intel Core i7-3770K（Turbo Boost disabled） |
|
次にデジタル騒音計を用いて、騒音値を計測。計測ポイントは冷却ファンから30cmの距離とした。約40％ほど減速できるLow-Noise Adaptor（L.N.A.）使用時では高負荷時34.5dBA、標準では高負荷時39.4dBAとなった。その差は4.9dBAだがこれはあくまで数字上。アイドル時が32.3～33.2dBAの静音状態であることから、さすがに耳で感じる高負荷状態の騒音値を低く感じることはない。“PCケースに入れれば気にならない”という常套句も、Mini-ITXケースが小型であることから、説得力にも限りがある。音の感じ方はそれぞれだが、40dBAに届こうという値だけに、人によって気になるかもしれない。
 |
セカンドPCとしての役割を果たせばそれでよかったMini-ITX。しかしそれは一昔前のはなしで、現在市場に出回る製品の多くは、デスクトップ向けチップセットを搭載した、立派なメインPCが構築できるベースへと進化した。高性能化は自作派にとって喜ばしいことであり、対応PCケースも選択肢が増え、手持ち資産を活かして「いっちょ作ってみるか」と、その気にさせてくれる。一方で無くてはならないCPUクーラーにいたっては、限られたモデルで妥協しなければならない状況が続いている。
そんな中、今年11月に国内での発売が開始された「NH-L9i」「NH-L9a」は、にわかに活況なMini-ITXフォームファクタにはまさにモッテコイ。得意の工作精度の高さから生み出される冷却性能は、期待を裏切らないものだった。今回は機材の関係から、Intel用「NH-L9i」のみのテストになってしまったが、「NH-L9a」はASRock「FM2A75M-ITX」あたりとの組み合わせがいいだろう。機会があれば是非試してみたい。
| Noctua「NH-L9i」総合評価 | |
 |
 |
