Mini-ITXマザーボードのハイエンドモデル「Z77IA-E53」

MSI「Z77IA-E53」製品情報（MSI） 実勢売価15,000円前後（2012年12月現在）

1枚目に紹介する「Z77IA-E53」は、Intel Z77 Expressを搭載したLGA 1155対応マザーボードだ。Mini-ITXながら拡張性に優れ、ネットワークはギガビット有線LANに加えて、モジュール形式のIEEE 802.11b/g/n無線LANとBluetooth V3.0+HSを標準装備。SATAポートもSATA3.0（6Gbps）×2、SATA2.0（3Gbps）×2、eSATA×1、mSATAポート（mini PCI-Express互換）と豊富に用意され、ATXマザーボード並にストレージを搭載させることができる。
　残念ながら「ミリタリークラスIII」には準拠しないため、Dr.MOSやSFCの採用は省かれているが、コンデンサは超高耐久タンタルコンデンサ「Hi-c CAP」と液漏れや破裂の心配がないアルミ固体コンデンサで統一され、耐久性にも不安はない。
　さらにデュアルチャネルDDR3-2800まで対応するメモリスロットや、1秒で最適なオーバークロックが可能な「OC Genie II」をサポートするなどチューニング項目も充実しており、コンパクトPCだけでなくハイエンドPCにも利用できるパフォーマンスを備えている。その実力のほどは、テストセッションでのちほど検証していくことにしよう。

黒を基調としたシックなデザインのパッケージ。Mini-ITXながら充実したオーバクロックがウリというハイエンド志向な製品だ

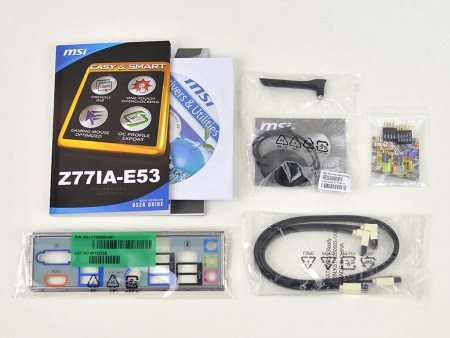

パッケージサイズに合わせたコンパクトなマニュアルをはじめ、ドライバCD、無線LAN用アンテナ、SATAケーブル、バックパネル、M-Connectorなどが付属

Mini-ITXマザーボードながら非常に充実した電源周り

「Z77IA-E53」の電源回路は目視する限り、7フェーズと非常に充実した構成。またMOSFETには冷却用ヒートシンクを実装するなど、随所にオーバークロック向けのこだわりが見てとれる。

基板中央やや下に配置されたCPUソケット。「Hi-c CAP」や背の低いチョークコイルを採用し、CPUクーラーとの干渉を防いでいる

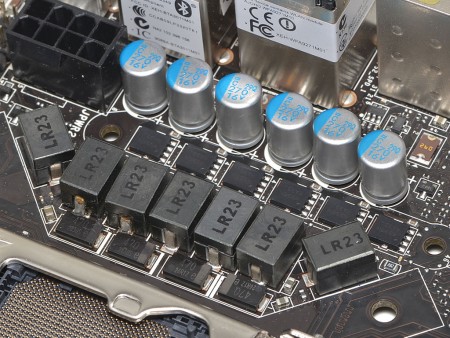

MOSFET部にはコンパクトなヒートシンクを搭載。CPUクーラーの風を受け効率良く冷却する	電源回路は目視する限り7フェーズと充実した構成。オーバークロック運用でも安定した動作が期待できる

ヒートシンクを取り外したところ。基板表面には各フェーズごとに1基のMOSFETを実装

基板裏面のCPU周りを確認すると「Hi-c CAP」やMOSFETが多数実装されていた

鮮やかなブルーのMOSFET用ヒートシンク。MOSFET接触部には熱伝導シートが貼り付けられていた
