ケーブルマネジメント機構

ケーブルマネジメントは、マザーボードトレイ背面のスペースを活用する一般的なレイアウトだ。背面コネクタ仕様のマザーボードにも対応しているだけあって、裏配線スペースは最大約40mmとしっかり確保されている。

最大で40mmの裏配線スペース。CPUソケット裏側のエリアでほぼ公称通りの数値が確認できた

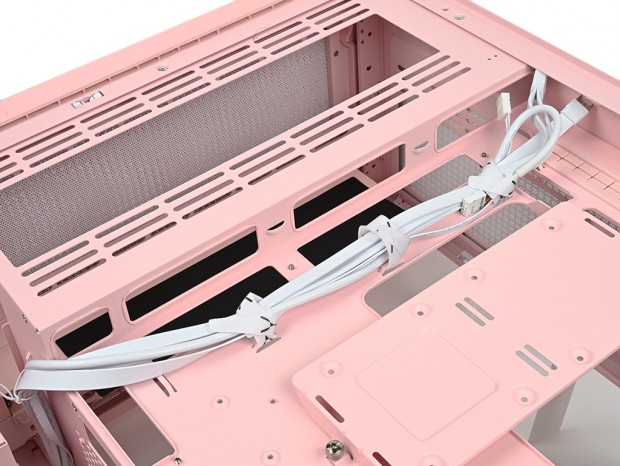

要所にはスルーホールが用意されており、主要な配線ポイントは一通り押さえられている。さらにマザーボード右側にはロゴ入りの面ファスナーが3本あらかじめ装備されており、出荷時はアクセスポートから伸びるケーブルが整理されていた。

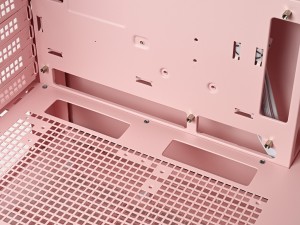

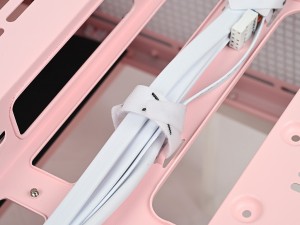

縦列をフォローする面ファスナーは主要なケーブルを束ねることができる	要所に結束バンド用フックを用意

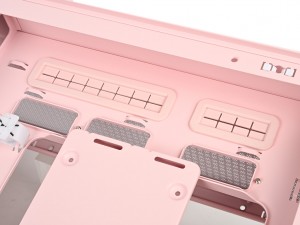

マザーボードトレイ側のカットは背面コネクタマザーボード用なのでスルーホールではない	上部のスルーホールにはピンク色のグロメットが装着されていた

TRYX「FLOVA F50」の付属品総点検

ここでFLOVA F50の付属品を確認しておこう。組み込みに必要なネジ類は、「ACCESSORY & USER MANUAL」と記された茶箱に収められている。主要なネジは個別にパッケージングされており、用途ごとの判別もしやすい。

「ACCESSORY & USER MANUAL」（茶箱）にはマニュアルも同梱されていた

ネジの種類はスタンドオフを除き計4種類。PSUシュラウド上部に増設する冷却ファン用ネジ（G.ファン固定用ネジ）を除けば、いずれも一般的なもので、組み込みに戸惑うことはないだろう。なお、マニュアルは折り畳み式のシートタイプで、1枚を大きく展開する格好。やや扱いにくさはあるものの、QRコードからPDF版も参照できるため、実用上の不便さは感じにくい。

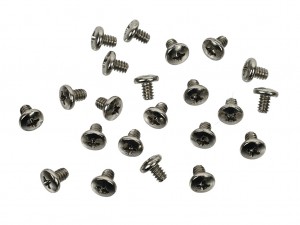

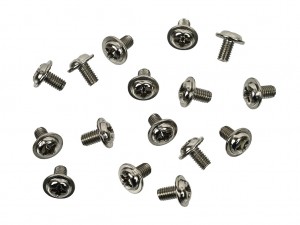

A.インチネジ（x21）	B.ミリネジ（x16）

C.六角インチネジ（x4）	D.スタンドオフ（x3）

E.スタンドオフソケット（x1）	F.保守用クリップ

G.ファン固定用ネジ（x8）	H.結束バンド（x10）
