トップ > レビュー > 撮って出し

エルミタ的速攻撮って出しレビュー Vol.1146

電源周りも強化されたシリーズ初のDDR5モデル、ASRock「Z690 Steel Legend WiFi 6E/D5」

2022.05.28 更新

文:編集部 池西 樹/撮影:松枝 清顕

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
ASRock Intel マザーボード

トラブルフリー保護回路を搭載したDDR5メモリスロット

「Z690 Steel Legend WiFi 6E」との最大の違いでもあるメモリスロットは、デュアルチャネルに対応するDDR5×4本で、メモリクロックは最高6,000MHz、容量は最大128GBまで増設できる。またコンタクトピンは腐食に強い「15μゴールドコンタクト」で、物理的な強度を高めるだけでなく、信号強度の低下を抑える効果もあるメタルシールドを備えた「強化DIMMスロット」を採用。さらに電源コネクタが接続された状態で、抜き差しした場合のメモリモジュールの損傷を防ぐ「トラブルフリー保護回路」を搭載する。

z690sld5_17_1024x768
周囲をスチールで補強した「強化DIMMスロット」。メモリを取り付ける際に基板がたわまないため、装着が楽に行えるメリットもある
z690sld5_31_1024x768
メモリ用の電源回路にもCPUと同様高品質なパーツを採用する
z690sld5_001_1024x768 z690sld5_002_1024x768

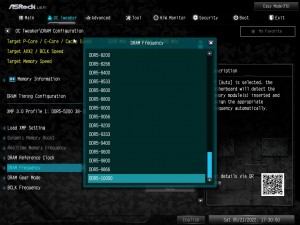

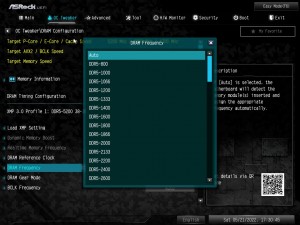

「UEFI BIOS」にはDDR5-800からDDR5-10000までのメモリクロック設定が用意されている

計3基のNVMe M.2 SSDを搭載可能

ストレージインターフェイスはSATA3.0(6Gbps)x8の他、PCI-Express4.0(x4)接続の「Hyper M.2」を2基、PCI-Express3.0(x4)接続の「Ultra M.2」を1基搭載する。また「Hyper M.2」には、アルミ製ヒーシンク「フルカバーM.2 ヒートシンク」を標準装備しており、サーマルスロットリングによる速度低下を最小限に抑えることができる。

z690sld5_39_1024x768
上段の「Hyper M.2」はCPU接続で、フォームファクタはM.2 2260/2280に対応
z690sld5_40_1024x768
中段の「Ultra M.2」と下段の「Hyper M.2」はいずれもチップセット接続。前者はM.2 2230/2242/2260/2280、後者はM.2 2242/2260/2280/22110に対応する
z690sld5_37_1024x768 z690sld5_38_1024x768
z690sld5_41_1024x768

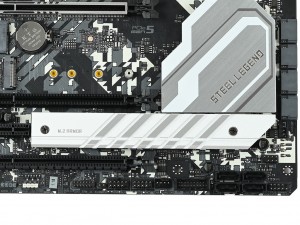

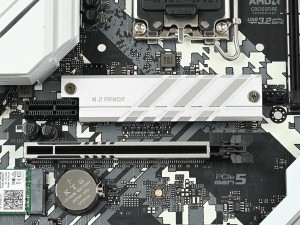

「Hyper M.2」スロットにはいずれもアルミニウムヒートシンクを搭載。なお固定には落下防止設計のネジを採用するため、紛失する心配はない
z690sld5_13_1024x768 z690sld5_14_1024x768

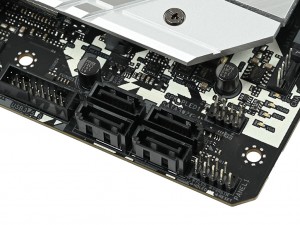

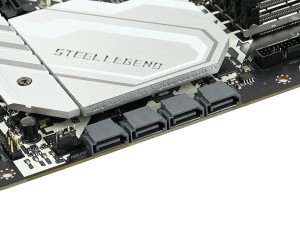

SATA3.0(6Gbps)は、水平ポートx4、垂直ポートx4の計8ポート

表面実装のPCI-Express5.0(x16)スロット

拡張スロットはPCI-Express5.0(x16)x1、PCI-Express4.0(x4/x16形状)x1、PCI-Express3.0(x4/x16形状)x1、PCI-Express3.0(x1)x2の計5本で、最新のPCI-Express5.0(x16)スロットは信号の流れを改善し、高速かつ安定した処理ができる表面実装方式(SMT)で実装されている。さらに重量級のハイエンドグラフィックスカードを安全に運用できるよう、周囲をメタルシールドで補強した「強化スチールスロット」を採用する。

z690sld5_19_1024x768
Intel Z690チップセットマザーボードの中では拡張スロットは比較的多め。インターフェイスカードやキャプチャカード等を増設する場合でもスロットが不足することはないだろう
次のページ
「Nahimic Audio」に対応する7.1chオーディオ回路
