「銅製」240mmサイズラジエター

「Kelvin S24」は型番からも想像できるように、120mm口径ファン2基を並べて搭載できる面積を持つ、240mmサイズラジエターが搭載されている。そもそもラジエターは、CPUで温められたクーラント液を、コアとよばれるフィンにファンの風を当てる事で冷却。冷やされたクーラント液を再びウォーターヘッドへ送り込む、この循環により冷却サイクルが成り立っている。言うまでもなく、ラジエターは熱を奪い取るスピードや、その能力を大きなポイントとし、冷却性能を左右する重要な構成パーツだ。つまりラジエターの冷却面積が広いほど、有利である事は想像できるだろう。

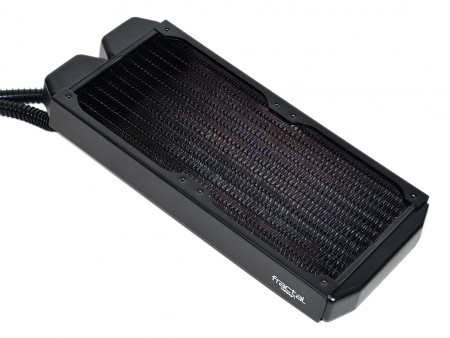

120mm口径ファン2基を並べてマウントできる、240mmサイズラジエター。両面には120mm口径ファン用のネジ穴が用意されている

さて「Kelvin S24」では、120mmサイズラジエターの倍の面積を誇る大型ラジエターを備えるワケだが、素材は一般的なアルミニウムではなく、銅製とされている。これは水冷ならではの理由がある。
　システムに異なる素材を使うと、その電位差により腐食が進行してしまうのだ。クーラント液には、腐食防止および電蝕防止対策が施されているものの、経年劣化は避けられない。少しでもトラブルを減らそうという考えから、「Kelvin S24」は受熱ベースプレート同様、ラジエターにも銅素材が選択されている。

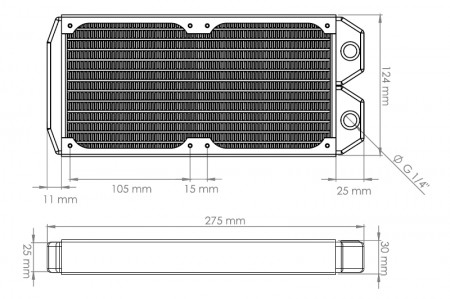

開示されているラジエターの詳細寸法。PCケースへのマウントで、物理的干渉を未然に避けるためにも事前に確認しておく事が重要

折れ防止コイル付きウォーターチューブ

ウォーターブロックとラジエターを結ぶウォーターチューブには、標準で折れ防止コイルが装着されている。チューブ自体は柔らかく、取り回しは極めて楽な部類。サイズは外径11mm/内径8mmで、長さは320mmとされ、一般的なオールインワン水冷ユニットより若干長い。

折れ防止コイル付きのウォーターチューブ。長さは320mmで、フロントパネル部へのマウントも考慮されている

「G 1/4インチ」真鍮製フィッティング

これまで市場に出回ったオールインワン水冷ユニットのほとんどは、メンテナンスの必要がなく、分解もできない。しかし「Kelvin S24」はメンテナンスフリーが大前提ながら、任意で水冷パーツの増設および交換ができるようになっている。そこでカスタマイズを可能にする上で最も重要なポイントが、各パーツをジョイントするフィッティングの存在だ。
　ウォーターチューブと水冷パーツをジョイントする役割を果たす「Kelvin S24」の真鍮製フィッティングは、一般的に互換性の高い「G 1/4インチ」サイズを採用。DIY水冷同様の方法で、ねじ込み固定されている。なお手元の資料によると、フィッティングのネジ首下は5mmとされ、ドイツ工業規格（DIN）に基づき製造。Fractal Designが交換用として保証するメーカーとして、Alphacool、Phobya、 Aquatuningブランドの各メーカーが挙げられている。

メンテナンスフリーのオールインワン水冷が前提ながら、DIY水冷の一面をもつ「Kelvin S24」。フィッティングは一般的な「G 1/4インチ」サイズで、カスタマイズを想定し着脱が可能
なお腕に覚えのないライトユーザーは、市場に多く出回るオールインワン水冷ユニットとして「安全に使う」ことをオススメしたい

120mm口径冷却ファン「Silent Series HP 120」

ラジエターに2基並べて搭載できる、120mm口径ファンには「Silent Series HP 120」という4pinコネクタ仕様のPWM対応モデルを採用。カタログモデル同様、ホワイトインペラとブラックのリブ無しフレームの組み合わせで、ケーブルはスリーブタイプだ。

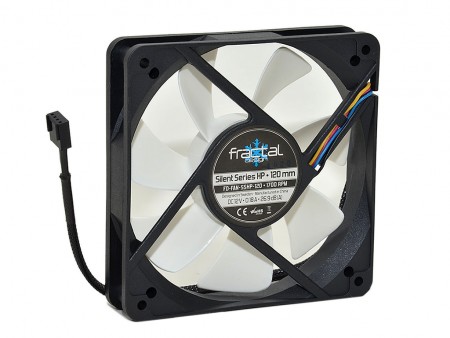

	標準で2基付属される120mm口径ファン「Silent Series HP 120」。ラベルには型番を表す「FD-FAN-SSHP-120」の文字と、DC12V/0.27Aの表記も確認できる

羽根形状はごく一般的なもので、枚数は120mm口径25mm厚モデルでは標準的な7枚仕様。軸受けの詳細は開示されていないが外観上、若干中心軸の直径が大きいタイプの冷却ファンが採用されている。
　回転数は800～1,700rpmで、騒音値は最小26.9dBA、最大風量は最大62.4CFM、静圧は2.33mmH2Oとされている。

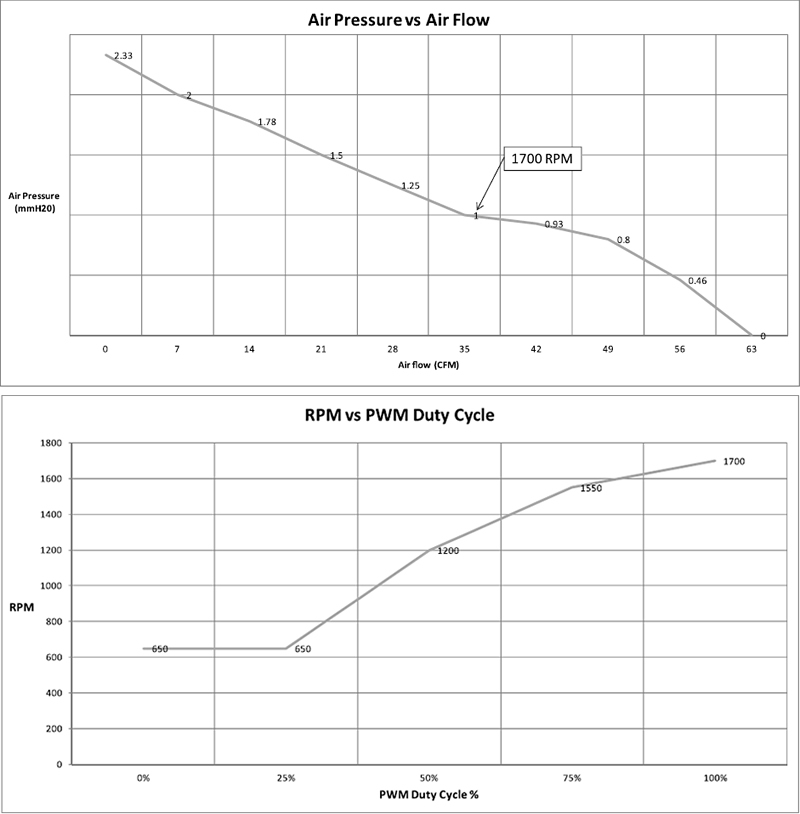

上段は静圧と風量、下段はPWM可変の回転数を表すグラフ
