分解して独自冷却システムを備える内部構造を観察

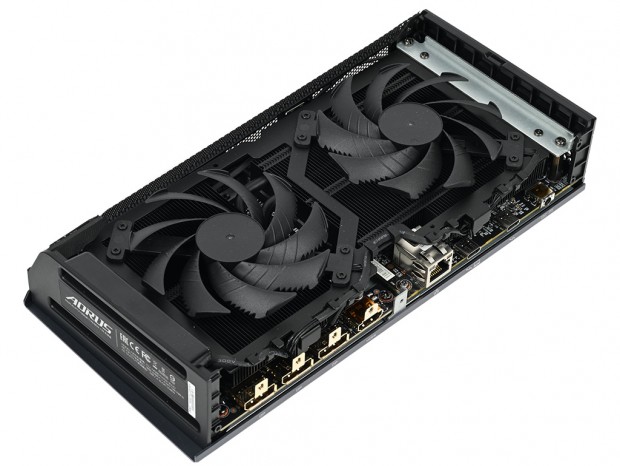

多数のネジを取り外すことで、内部構造にアクセスできる。なお、本来分解は保証対象外の行為である点には注意しよう

「AORUS RTX 5060 Ti AI BOX」にはデスクトップ版のGeForce RTX 5060 Tiを効率よく冷却するため、独自のデュアルファンやヒートパイプなどを組み合わせた「WINDFORCE冷却システム」が組み込まれている。

冷却ファンは独自のブレードデザインを採用した「Hawk Fan」で、一般的なファンに比べて風量が最大12.5％、静圧は最大53.6％優れているという。2つのファンは互い違いに回転して乱流を軽減するオルタネートスピンに対応するほか、低負荷時に回転を停止するセミファンレス機能「3Dアクティブファン」も備えている。

また、大型の銅製ベースプレートから吸い上げ、その熱を複合銅ヒートパイプでヒートシンク全体に伝える設計を採用。さらにTIMにはサーバーグレードの熱伝導性ジェルが使用されているなど、すべてにおいてグラフィックスカード顔負けの仕様になっている。

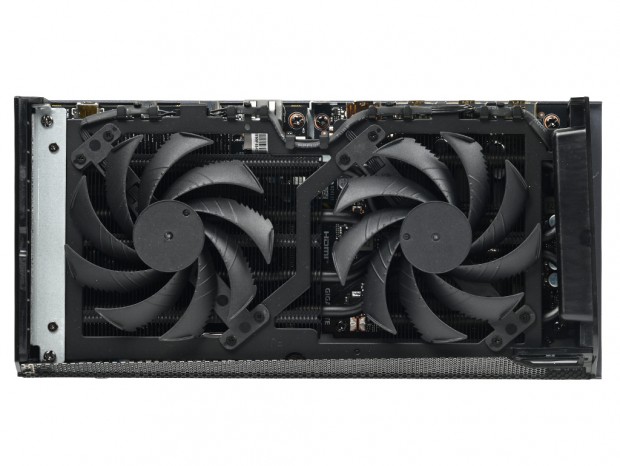

デュアルファンと4本のヒートパイプを備えたヒートシンクを組み合わせた「WINDFORCE冷却システム」が組み込まれている

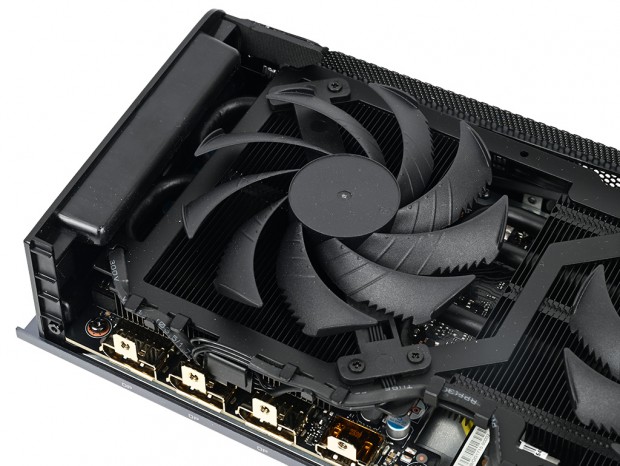

独特なストライプやブレード形状を採用したオリジナルファンの「Hawk Fan」。一般的なファンに比べて、風量と静圧ともに向上している

50mm未満の筐体に収めるため、スリムなヒートシンクが採用されている

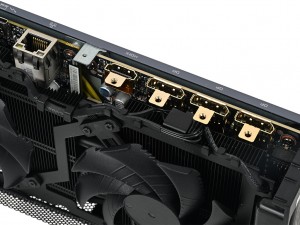

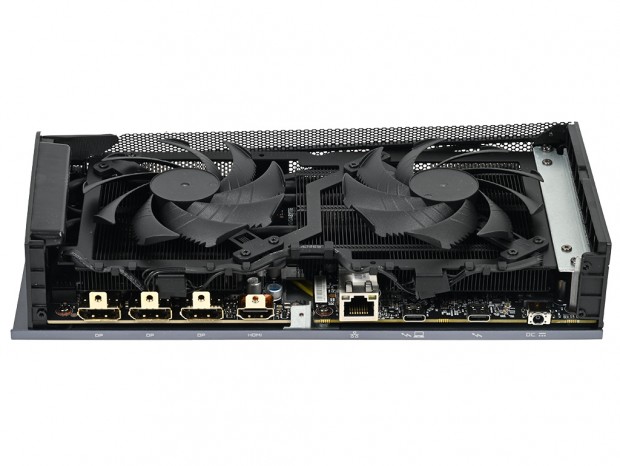

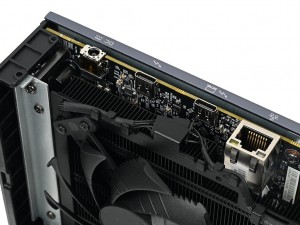

リア側に並ぶインターフェイス。映像出力用の端子は基板へのはんだ付けだけでなく、フレームにもネジで固定されている

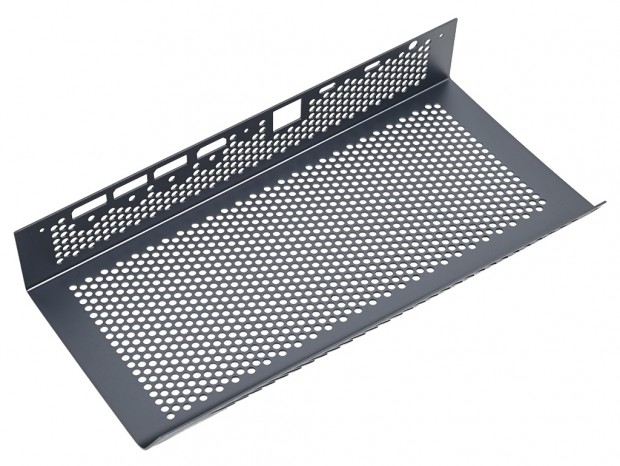

取り外されたアルミ製のフレーム。あらためてほとんどのエリアが通気孔になっているのが分かる
