ケーブルマネジメント機構

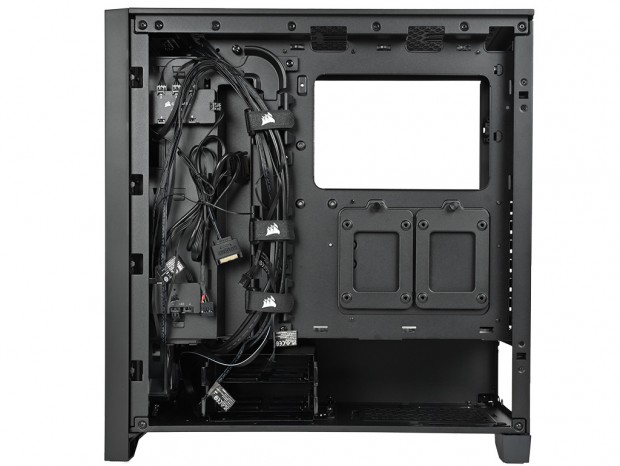

まずは右サイドパネルを外した状態の、背面の様子をご覧頂こう。フロントにはiCUE AF120 RGB ELITEファンが3基あるため、ファンコネクタケーブルとRGBケーブルが計6本、さらにフロントトップの各種スイッチ&アクセスポート付近からも複数のケーブルが伸びている。組み込み前の段階でこのケーブル量には圧倒されてしまうが、高機能および高い拡張性を備えたPCケースにとって、配線の処理問題は避けられない。

iCUE 4000D RGB AIRFLOWの裏配線スペースは公称25mmで、ミドルタワーPCケースの平均点をクリア。加えて独自の「ラピッドルートケーブルマネジメントシステム」により、ケーブルマネジメントをアシストしてくれる。

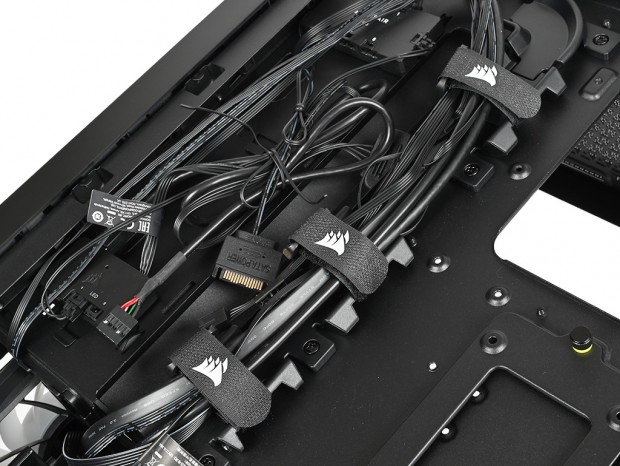

3つのCORSAIRロゴ入り面ファスナーと共にケーブルのレイアウトをアシストする「ラピッドルートケーブルマネジメントシステム」を採用

さらにマザーボード右端縦列には「CABLE BAR」を装備。マザーボードトレイ背面から正面へ行き来するケーブル類の露出を最小限にすると共に、ストレスが掛かりにくい配線を可能にしている。これらを使い、うまくやりくりする事で煩雑になるケーブルを効率よく処理し、魅せるPCが構築できる。

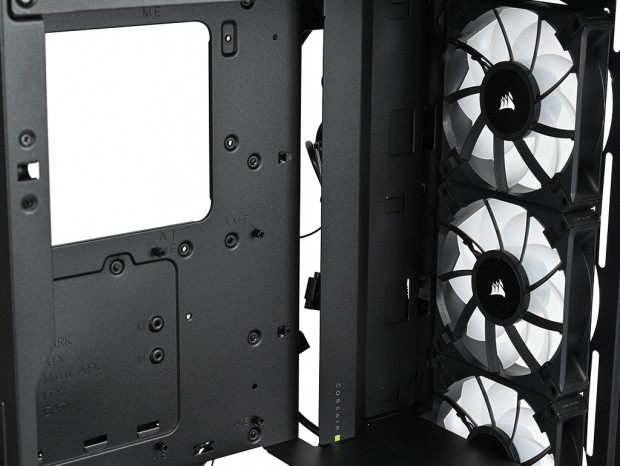

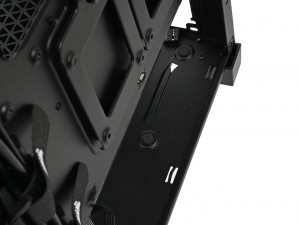

「CABLE BAR」はマザーボードトレイ上部から下部にわたり、広い開口部を作り出す。E-ATXマザーボード搭載時に移動できるなど、よく考えられた装備と言えよう

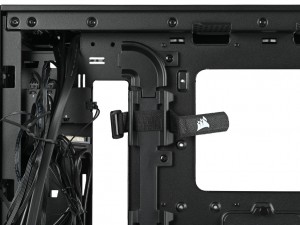

ラピッドルートケーブルマネジメントシステム上部のガイドは、前方にカーブしている事が分かる	ATX12V電源ケーブルやラジエーター搭載ファンケーブルの配線に便利な上部のスルーホール

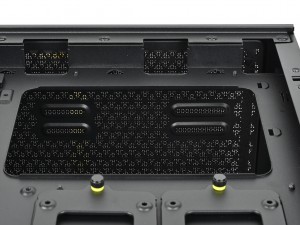

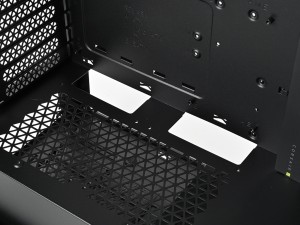

ボトムカバー天板のスルーホールは、マザーボード上のピンヘッダ接続用ケーブルに利用	結束バンド用フックは要所に装備。電源ユニット横の装備は“あの電源ユニット”に有効活用できる

CORSAIR「iCUE 4000D RGB AIRFLOW」の付属品総点検

次にアクセサリBOX(幅約100mm、奥行き約145mm、厚さ約22mm)に収納されている、付属品一式を総点検してみよう。主なネジ類は個包装(シュリンク包装)され、ジッパー袋に収められていた。基幹パーツの組み込みには、ワッシャー付きインチネジ(MBD / HDD screws)、ミリ皿ネジ(ODD / SSD screws)の2点を使用。冷却ファンにFan screws (long)とFan screws (short※テーパーネジ)、ラジエーター固定にWashersを使う。

構成としては非常にシンプルだが、ワッシャー付きが一般的なミリではないあたりは、米国ブランドといった所だろうか。その他、結束用にCable tiesとVelcro strapsも同梱され、ケーブルマネジメント向けの付属品にも抜かりはない。

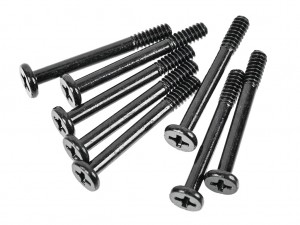

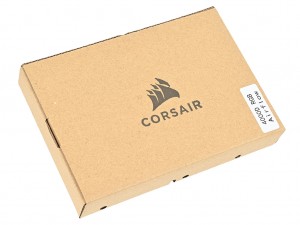

アクセサリーBOX	Fan screws (long)(x8)

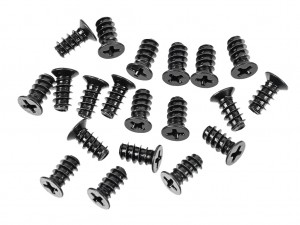

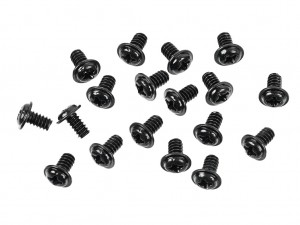

Fan screws (short)(x20)	MBD / HDD screws(x18)

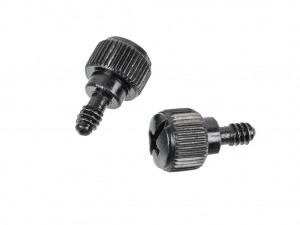

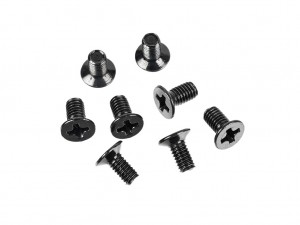

ODD / SSD screws(x8)	Thumbscrews(x2)

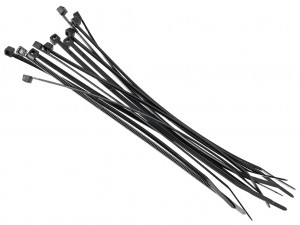

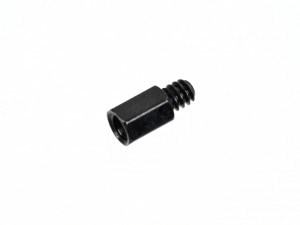

Motherboard standoff(x1)	Cable ties(x12)

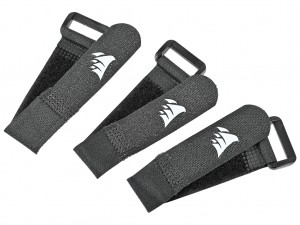

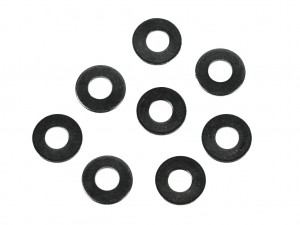

Velcro straps(x3)	Washers(x8)
