エルミタ的速攻撮って出しレビュー Vol.692

MSI製Z390マザーの新メインストリーム「MPG Z390 GAMING EDGE AC」を試す

2018.10.30 更新

文:テクニカルライター・藤田 忠

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
Intel Z390 MSI ゲーミング マザーボード

Realtek製オーディオチップ採用の「Audio Boost 4」

FPSゲームでは、その勝敗に大きく影響を与えるオーディオ。「MPG Z390 GAMING EDGE AC」は、上位モデルのゲーミングマザーボードでお馴染みのRealtek製オーディオチップ「ALC1220」をベースにした「Audio Boost4」を搭載。さらに、クロストークを抑えるため、基板の左右オーディオチャンネル層は分離構造を採用。また、音質に定評のある「日本ケミコン製オーディオコンデンサ」を搭載する。

mz390g_15_1024x768 mz390g_14_1024x768
オーディオチップは、EMCノイズを防ぐ、メタルカバーで覆われている。ゴールドカラーの「日本ケミコン製コンデンサ」もポイントだ ヘッドフォン用オペアンプにはTI「OP1652」を採用
mz390g_57_1024x642 mz390g_58_1024x642

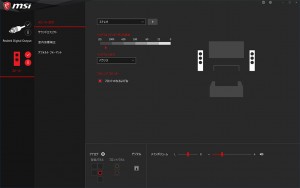

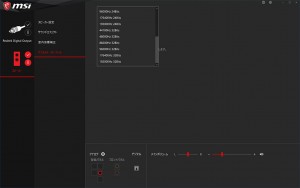

分かりやすくまとまっているオーディオコンソール サンプルレートとビット数は192kHz/32bitをサポート。ハイレゾ音源を楽しむこともできる

内蔵GPU使いにうれしいDisplayPortを装備

刃を模したイラストや、EDGEロゴが描かれたヒートシンクに覆われたリアインターフェイス。USBポートはUSB2.0×2、USB3.1 Gen.2 Type-A×1/Type-C×1、USB3.1 Gen.1×2。オーディオ端子はゴールドメッキされた5つの端子と光デジタル端子を備えている。

また、グラフィックス出力端子は、4K/60Hz出力をサポートするDisplayPort 1.2と、4K/24HzまでのHDMI 1.4の2系統が搭載されている。CPU内蔵GPUでも4K/60Hz出力できるので、4K液晶ディスプレイと8コア/16スレッドCPUを使った動画編集・エンコードマシンを組むことも可能だ。

mz390g_05_1024x768

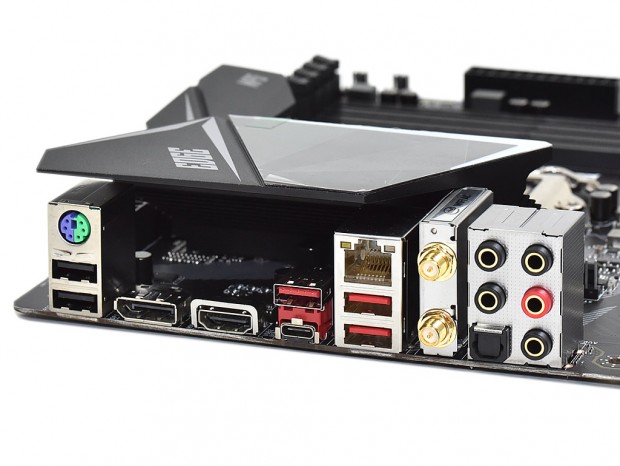

USB3.1 Gen.2はType-AとCの2ポートを装備。外付けストレージとキャプチャーユニットなどといった速度が重要な機器を同時に使えるのは魅力的だ

CNViスロットに実装されるコンボカードは、最⼤転送速度433MbpsのIEEE 802.11acとBluetooth 5.0をサポートする「Intel Wireless-AC 9462」。また有線LANは、Intel I219VによるギガビットLANを搭載する。

mz390g_19_1024x768 mz390g_20_1024x768

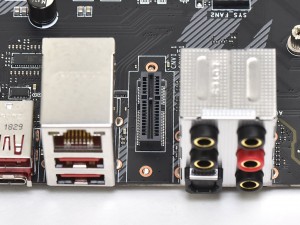

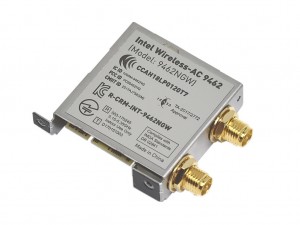

Intel H370などと同じく、Intel Z390で追加された「Integrated Intel Wireless-AC(CNVi)」スロット 標準で「Intel Wireless-AC 9462」が搭載。2本のネジで固定されており、交換することもできる

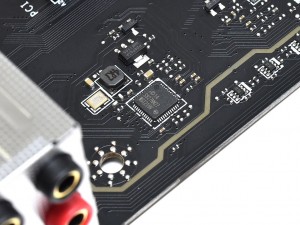

mz390g_17_1024x768 有線LANはIntelチップのI219Vを搭載している

搭載パーツやICチップ群をまとめてチェック

写真による外観チェックの最後は、基板上に実装されていた各種パーツやICチップをまとめてチェックしていこう。

mz390g_12_1024x768 mz390g_13_1024x768

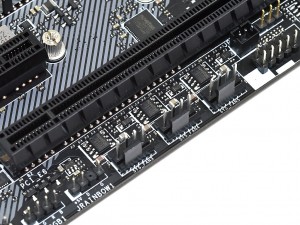

LEDヘッダは+12V 4pinを2基、アドレサブル対応の5V 3pinを1基備えている 合計6個装備されているファンコネクタ周辺には、ファンドライバNuvoton「3947SA」を搭載
mz390g_16_1024x768 mz390g_45_1024x768

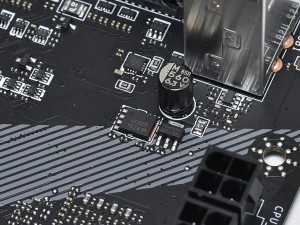

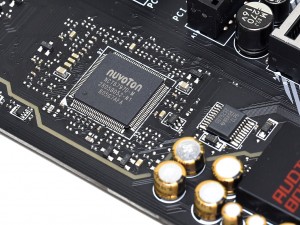

Nuvoton製I/Oコントローラ「NCT6797D」 補助電源コネクタ周りには、MOSFET「4C029」やNiko Semiconductor製PチャネルMOSFET「P06P03A」が見える
mz390g_22_1024x768 mz390g_24_1024x768

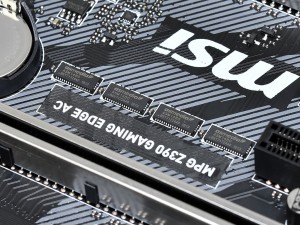

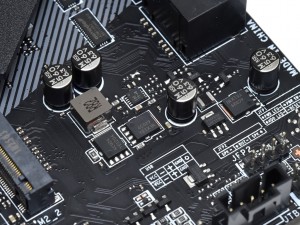

M2_2スロット周りにも、MOSFET「4C029」やNiko Semiconductor製PチャネルMOSFET「P06P03A」を実装 拡張スロット周りのPCI-Express3.0スイッチチップASMedia「ASM1480」
mz390g_30_1024x768 mz390g_21_1024x768

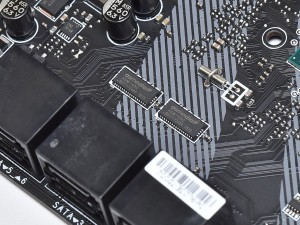

SATA3.0(6Gbps)ポート部の、PCI-Express3.0スイッチチップASMedia「ASM1480」 USB2.0ハブコントローラGenesys Logic「GL850G」
mz390g_31_1024x768 mz390g_06_1024x768

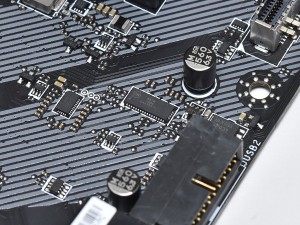

USB3.1 Gen.2対応リドライバON Semiconductor「NB7N」 基板裏面。スペーサー穴が開いていない箇所には、誤って取り付けないように、白塗りの印と「Case Standoff keep out zone」の文字が入っている
