ASMedia最新チップ「ASM3142」によるUSB3.1 Gen.2ポート搭載

バックパネルインターフェイスには、物理的な破損や静電気から各種インターフェイスやICチップを守る「I/O Armor」を搭載

バックパネルインターフェイスは、IntelチップによるデュアルギガビットLAN、垂直M.2スロットに実装されたIEEE 802.11ac無線LANの他、USB3.1 Gen.2×2（Type-A/Type-C）、USB3.1 Gen.1×4、PS/2×1、オーディオ端子×5、光オーディオ端子×1、HDMI×1、DisplayPort×1を実装。なおUSB3.1 Gen.2ポートは、帯域幅16GbpsのASMedia最新チップ「ASM3142」を採用しており、複数機器に同時にアクセスした場合でも安定したパフォーマンスが発揮できる。

ネットワーク機能を中心に充実したバックパネルインターフェイス。左端にはUEFIの設定を初期化できる「Clear CMOS」ボタンを備える

「I/O Armor」を取り外したところ。基板には計5本のネジで固定されていた

搭載パーツやチップ群をまとめてチェック

画像セッションのラストは、基板上に実装されている各種ICチップやコネクタ、インターフェイス類をまとめてチェックしていこう。

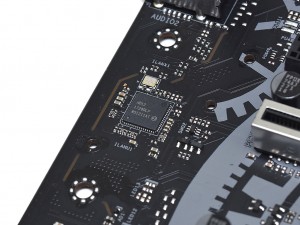

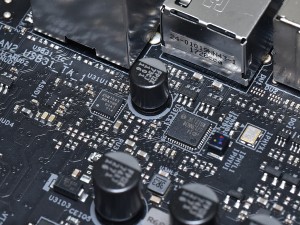

ネットワークコントローラIntel「I211AT」	ネットワークコントローラIntel「I219V」（右）とUSB3.1 Type-CスイッチチップASMedia「ASM1543」（左）

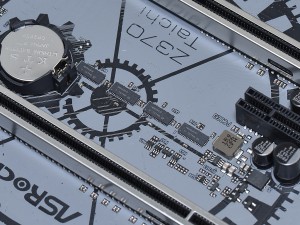

PCI-ExpressレーンスイッチチップASMedia「ASM1184e」	4ch差動スイッチチップTI「HD3SS3415」

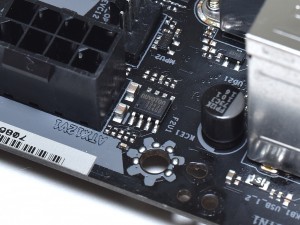

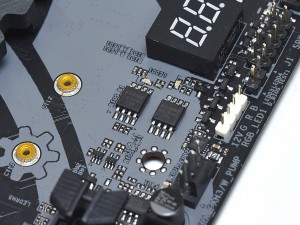

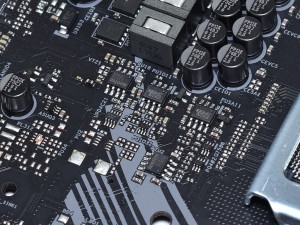

電圧レギュレータNuvoton「3101S」	BIOS ROMのWinbond「25Q128JVSQ」は2基搭載

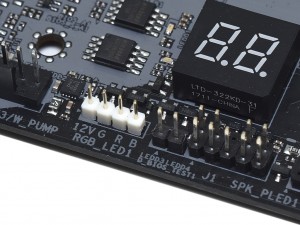

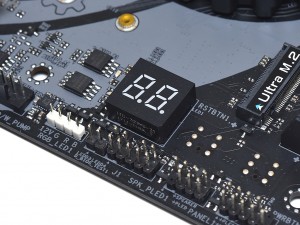

PCのポスト状態を確認できる「Dr.Debug」。コードの内容はマニュアルの「Chapter 2.15」で確認できる	RGB LEDストリップ用ピンヘッダ。チップセット周りのLEDと合わせて専用ユーティリティ「RGB LED」で変更できる

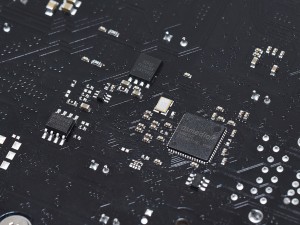

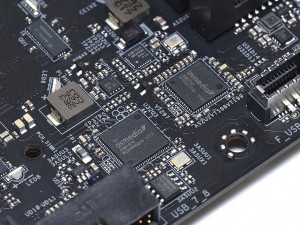

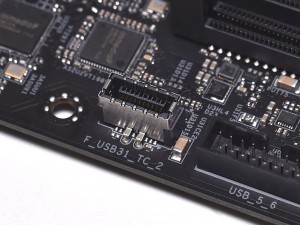

USB3.1 Gen.2コントローラASMedia「ASM3142」（右）とUSBハブコントローラASMedia「ASM1074」（左）	帯域幅10GbpsのUSB3.1 Gen.2に対応するフロント用Type-Cポートも標準装備

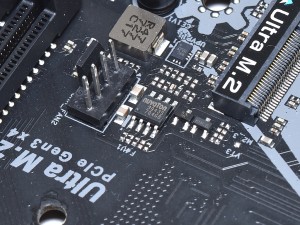

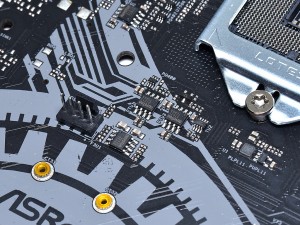

4pinファンヘッダにはファンコントローラNuvoton「3943S」を搭載

マットブラックの基板には、防湿性の高い「高密度ガラス繊維PCB」を採用。また基板裏面にも複数のICチップが確認できた

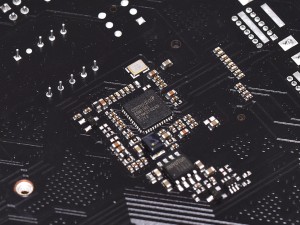

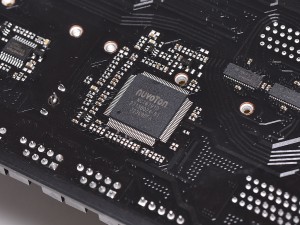

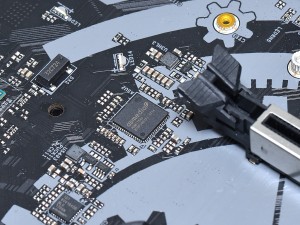

I/OコントローラNuvoton「NCT6791D」	USB3.1 Gen.2コントローラASMedia「ASM3142」

SATA3.0（6Gbps）コントローラASMedia「ASM1061」
