サーバー・ワークステーショングレードの10ギガビットLAN搭載

「VIVID LED ARMOR」と呼ばれるカバーで保護されたバックパネルインターフェイス。もちろんLEDが内蔵され、カラーやパターンは自由に変更できる

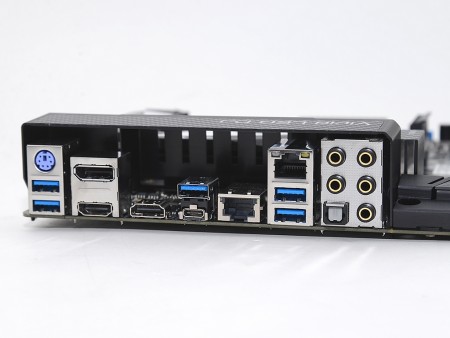

バックパネルインターフェイスは、コンシューマー向けでは非常に珍しいIntel製10ギガビットLANをはじめ、Intel製ギガビットLAN、USB3.1 Gen.2×2（Type-A/Type-C）、USB3.0×4、オーディオ端子×5、光オーディオ端子×1、PS/2×1の充実した構成。またディスプレイ出力はHDMI2.0×1、HDMI1.4b×1、DisplayPort×1の3系統を備え、4,096×2,160ドット/60Hzの高解像度表示やトリプルディスプレイに対応する。

DisplayPort下段のHDMIポートは2.0、右側のポートは1.4bに対応。HDMI2.0とDisplayPortは4,096×2,304ドット/60Hz、HDMI1.4は4,096×2,304ドット/30Hz表示をサポートする

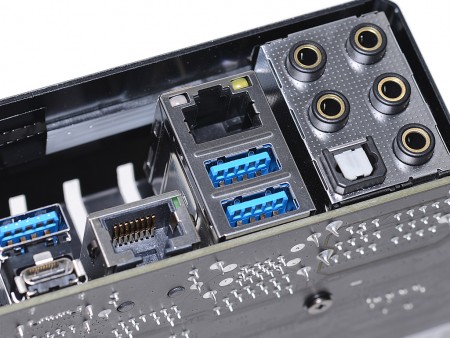

有線LANは10ギガビットLAN（画像左）とギガビットLAN（画像右）の2ポートを搭載

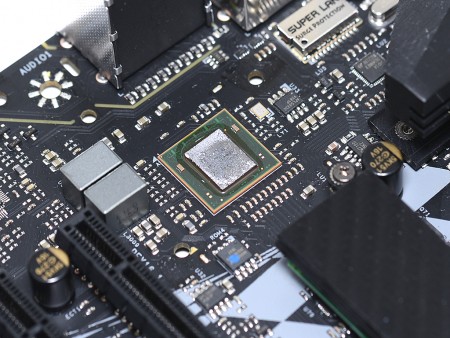

10ギガビットLANコントローラは、サーバー・ワークステーションでの採用例も多いIntel「X550-AT」
Intel「X550AT」はTDP 9Wとやや発熱が大きいため、W28×D30×H30mmの小型ヒートシンクを搭載

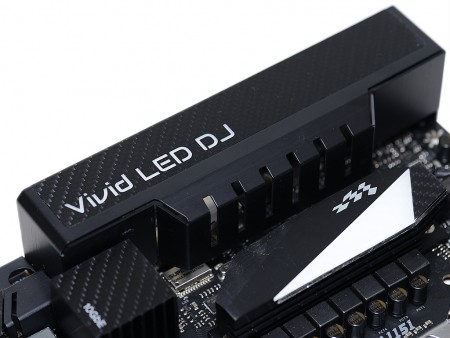

	オーディオ回路カバー一体型の「VIVID LED ARMOR」。リアインターフェイスの他、周辺に実装される多くのコントローラICを保護している

搭載パーツやチップ群をまとめてチェック

外観セッションの締めくくりとして、基板上に実装された各種ICチップやコネクタ、インターフェイスをまとめてチェックしていこう。

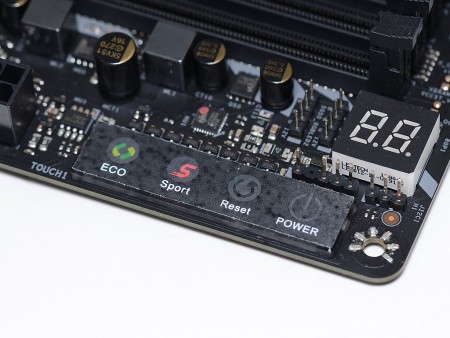

静電容量式のタッチパネルを採用する「GT TOUCH」。電源・リセットの他、「ECO」「Sport」モードのインジケータボタンを備える
「GT TOUCH」用のタッチセンサーIC、ELAN「eKTF5832」	極冷時の起動クロックを最低値に制限する「LN2 Mode Switch」
ソケット式のBIOS ROMを2基搭載。使用するROMは「Dual BIOS Switch」で変更できる
POST状態を確認できる「Super Rapid Debug 3」。コードの内容はマニュアルのChapter 4.3に記載されている	実装されるコンデンサは、すべて製品寿命10,000時間の高耐久品「Super Durable Solid Cap」
Intel製ギガビットLANコントローラ「WGI219V」	有線LANポートをサージから保護する「Super LAN」チップ
USB3.1 Gen.2コントローラは、帯域幅16Gbps、PCI-Express3.0（x2）接続のASMedia「ASM2142」	I/OコントローラITE「IT8625E」
DisplayPort-HDMIコンバータMegaChips「MCDP2800BB」	USB3.1 Type-CスイッチチップASMedia「ASM1543」
16MbitシリアルフラッシュメモリWinbond「25Q16BVSIG」	メモリ用電圧レギュレータRichtek「RT9045」
PCI-Express3.0レーンスイッチチップASMedia「ASM 1480」

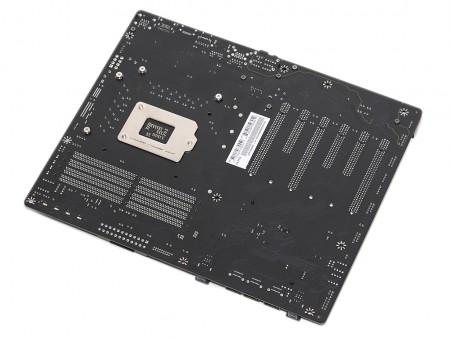

基本的に主要なICはすべて基板表面に配置。裏面にはヒートシンクなどの固定用ネジとCPUソケットのバックプレートのみ搭載される
