エルミタ的速攻撮って出しレビュー Vol.422
Braswell世代のファンレスMini-ITXマザーボード、ASRock「N3700-ITX」徹底検証
2015.06.29 更新
文:GDM編集部 池西 樹
ASRock
Mini-ITX
マザーボード
メモリスロットと拡張スロットをチェック
メモリスロットはデュアルチャネル対応のDDR3/3L-SODIMM×2。動作クロックは1,600MHz、容量は最大16GBまで増設できる
PCI-ExpressスロットはPCI-Express2.0(x1)×1。基本的な機能はすべて実装されているため、チューナーカードやキャプチャーカードの増設が主な用途になるだろう
無線LANやBluetoothカードなどに対応するハーフサイズのminiPCI-Expressスロット
SATAポートをチェック

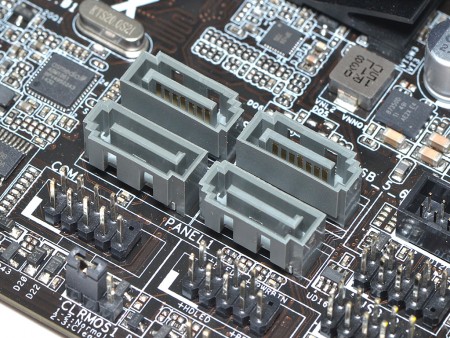

SATAポートはチップセット標準の2口に加え、増設チップによる2口の計4口
SATA3.0(6Gbps)コントローラはASMedia「ASM1061」。PCI-Express2.0(x1)接続のため、転送速度は最大でも400MB/sec弱で頭打ちとなる
基板上のヘッダピンや各種チップをまとめてチェック
ギガビットLANコントローラRealtek「8111GR」
オーディオコントローラRealtek「ALC892」
USB3.0ハブコントローラASMedia「ASM1074」
USB2.0ハブコントローラGenesys Logic「GL850G」
BIOS ROMは容量64MbitのMacronix「25U6435F」
I/OコントローラNuvoton「NCT5573D」
電圧変換コントローラTI「TXS0108E」
RS-232ドライバ/レシーバBCD「AZ75232」
TMDSレベルシフターASMedia「ASM1442K」
SPIフラッシュメモリWinbond「25X10CLING」
ファン用コネクタは3pin×2が用意され、ケースファンによる冷却も可能
