ZALMAN「M1」内部構造チェック

続いて両サイドパネルを取り外し、内部構造を細かくチェックしていこう。ここでもキーワードは「2段構造シャーシ」設計。特に左側面から内部を確認すると、上下に分割されたエリアが露わになる。これが「2段構造シャーシ」だ。

左側面から「ZM-M1」内部を見ると、2階建て構造になっている事が分かる

ストレージ収納力をチェックする

内部構造チェックの手始めに、ドライブベイレイアウトを見ていこう。近頃のPCケースは、ミニタワー型であることを理由に収納力が劣る事は決してない。むしろ格納スペースを優先して確保する傾向にあるため、デスクトップPCケースさながら、多くのSSDやHDDがマウントできるように設計されている。ここからは各搭載スペース毎に、「ZM-M1」のストレージ収納力をチェックしてみよう。

フロントドア内部に隠された5.25インチオープンベイとリムーバブルベイ

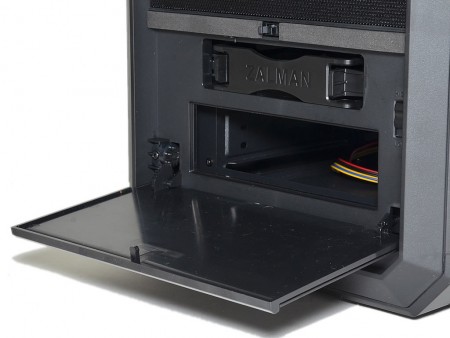

フロントパネル下部のドアを開くと、内部には5.25インチオープンベイと、リムーバブルベイが装備されている。
　5.25インチオープンベイは言わずもがな光学ドライブ用。この手の小型PCケースの場合、スリム型光学ドライブになりがちだが、「ZM-M1」では選択肢が多い5.25インチ光学ドライブをチョイスする事ができる。
　その上段にはリムーバブルベイも用意される。ホットスワップ対応で、SATAインターフェイスの2.5インチSSD（HDD）および3.5インチHDD（SSD）が1台マウント可能。大容量データのバックアップや、データの移動に役立つ装備だ。手持ちの資産を生かして、大いに活用したい。

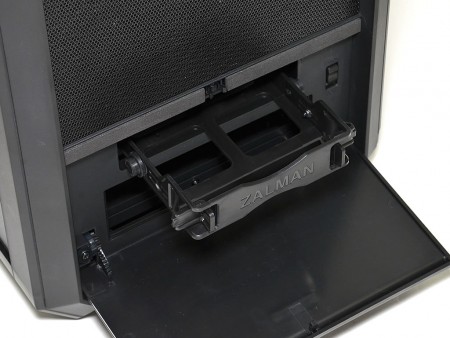

上段に装備される、リムーバブルベイ。2.5インチまたは3.5インチドライブが搭載可能。SATAホットスワップ対応で、ドライブを手軽に抜き差しできる
	リムーバブルベイの専用トレイはABS樹脂製。3.5インチHDDはツールフリー、2.5インチSSD（HDD）は底面ネジ留め式が採用される

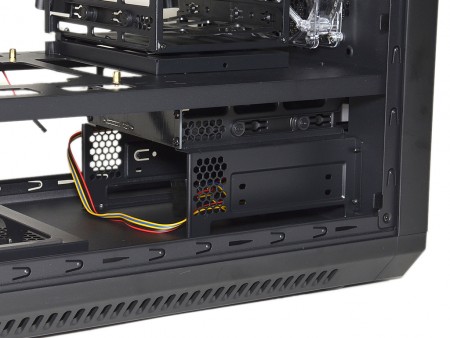

左サイドから5.25インチオープンベイとリムーバブルベイをチェック。5.25インチ光学ドライブは、側面のネジ穴を利用して固定する
	ホットスワップ対応リムーバブルベイの基板裏。SATAデータケーブルとSATA電源ケーブルを接続するコネクタが確認できる
5.25インチオープンベイは最下部に装備。なおブランクベゼルの用意はなく、光学ドライブ非搭載時は穴が空いたままになる

2.5/3.5インチ共用シャドウベイ

「ZM-M1」のドライブベイで要となるのが2.5/3.5インチ共用シャドウベイだ。最大3台がマウントできるケージスタイルのシャドウベイは、専用トレイを備えたツールフリータイプが採用されている。

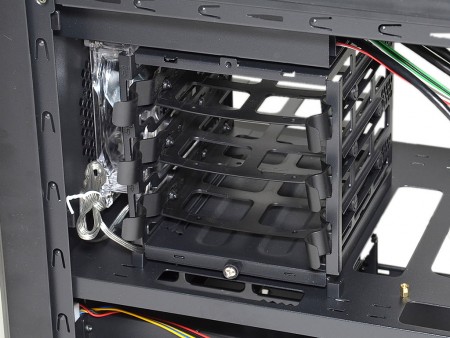

現在のPCケースで主流となる、ケージスタイルの2.5/3.5インチ共用シャドウベイ。全3段が用意され、「ZM-M1」では最も多くのストレージが格納できる
3.5インチHDDはツールフリー、2.5インチSSD（HDD）は底面4つのネジ留め式を採用するオーソドックスなスタイル
	ケージスタイルの2.5/3.5インチ共用シャドウベイは、下部1本のハンドスクリューで固定されており、ユニットごと取り外す事ができる

トップ部に用意された2.5インチシャドウベイ

トップパネルを取り外すとあらわになる2.5インチシャドウベイ。2階建て設計の”ロフト部分”に当たり、2台の2.5インチSSD（HDD）が搭載できるようになっている。

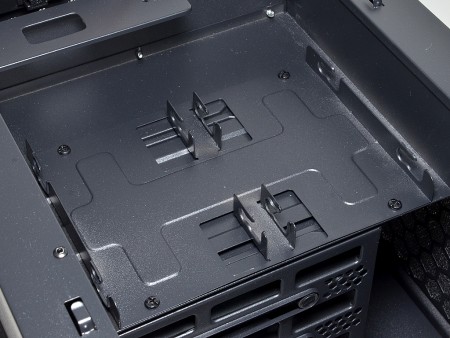

本体最上部に位置する2.5インチシャドウベイ。屋根裏部屋とも言うべきこのスペースには、2台のSSD（HDD）を並べてマウントできるように設計されている
2.5インチHDDのマウントには、付属のゴムブッシュ「HDD Anti-static rubber」と専用ネジを使用。予めSSDに4本のネジを装着し、2.5インチシャドウベイにスライド固定するツールフリースタイルが採用されている
